架空线路及电力电缆第三章

架空线路的检修

一、检修周期

架空线路的检修从性质上可分为一般性维修、定期停电清扫检查和大修改进三种类型。对架空线路各组成部分，各类检修周期是不同的,现介绍如下：

1.架空电力线路的地下隐蔽设施检査周期

（1）木质电杆的杆根腐蚀程度检查，根据木质情况,1年~3年检査一次；

（2）拉线底把每5年检查一次；

（3）接地极应根据运行情况确定检查周期，每5年〜10年检杳一次；

2.架空线路的检修周期

（1）一般性维护应根据存在缺陷内容进行不定期检修；

（2）清扫检查周期应根据周围环境及运行情况来确定。正常情况下，每年两次，即2月和 11月各蹬杆清扫检査一次；

（3）大修改进，要根据架空线路的完好情况，电气及力学性能是否符合有关规定来确定；

（4）杆塔的铁制部件每5年涂刷防锈漆一次,镀锌者除外。

二、一般性维修项目

（1）钢筋混凝土电杆有露钢筋或混凝土脱落者，应将钢筋上的铁锈淸除掉后补抹混凝土；

（2）检査电杆杆根的腐蚀程度，松木电杆腐朽部分达杆径的1/3以上、杉木电杆腐朽部分达杆径的1/2以上时.应打钢筋混凝土帮桩；

（3）线路名称及杆号的标志不清楚时,要进行重新描写；

（4）杆身倾斜角度大于规定的应正杆；

（5）拉线松弛应紧好,杆不正时应调正；

（6）修复损坏的接地引下线；

（7）线路走廊内的树木与导线之间的距离小于规定者，应进行砍伐。

三、停电清扫检查内容

1.处理巡视中发现的缺陷

架空线路停电时，应及时更换巡视中发现的残、裂磁瓶和其他缺陷。此外，再对架空线路各组成部分进行详细检查并做处理。

2.绝缘子

淸除绝缘子上的尘污,检査有无裂纹、损伤、闪络痕迹,瓶脚有无弯曲变形、活动者应当更换,绝缘电阻低于规定值者也要更换;检查绝缘子在横担上的固定是否牢固、金具零件是否完好，检查绝缘子与导线之间的间定是否牢固、连接有无松动磨损。

3.导线

检查导线连接处接触是否良好，调整弧垂及交叉跨越距离，防震锤有无异常，并抽查防震 锤处导线是否濟损。

4.电杆

检杳电杆有无破损歪斜，检查拉线有无松弛、断股。

5.杆上油断路器

摇测杆上油断路器、隔离开关的绝缘电阻值，并检查油断路器油面位置是否正常。

四、户外柱上变压器的检修

1.检査项目

（1）检査柱上变压器的电杆是否倾斜，根部是否有腐蚀现象。

（2）安放变压器的架子和横担是否严重锈蚀,木质横担是否腐朽,螺丝是否紧固。

（3）高压跌开式熔断器是否在正常工作位置，触头接触是否良好，引线接头是否过热变色。

（4）高压避雷器的引线是否良好，接线是否牢固，接地线是否完好。

（5）各种绝缘子是否断裂。

（6）检査弓子线与接地金属件间的距离应大于20cm。

2.修理内容

（1）金属构架如有严重锈蚀需更换。

（2）跌开式熔断器触头接触不良,应进行调整、修理。

（3）电杆有损伤需要更换电杆。

（4）定期停电擦拭绝缘子。

电力电缆

一、概述

同架空线路一样，电力电缆主要用于传输电能。与架空线路相比，电力电缆有如下优点：

（1）受外界因素(如雷电、风害、鸟害等)的影响小；

（2）电力电缆一般埋入地下，工程隐蔽，所以对市容环境影响较小，即使发生事故，也不会影响人身安全；

（3）电缆的分布电容较大，还可改善线路功率因数。

缺点是：

（1）故障点较难发现，不便于及时维修和处理事故；

（2）电缆电路无法进行分支；

（3）成本高，一次性建设投资大，电缆线路的投资常为同电压等级架空线路的10倍；

（4）电缆终端头及中间接头施工工艺复杂。

二、高压配电线路常用的电力电缆

目前，高压配电线路常用的电力电缆主要有油浸纸绝缘电力电缆、聚氣乙烯绝缘电力电缆 和交联乙烯绝缘电力电缆三种。

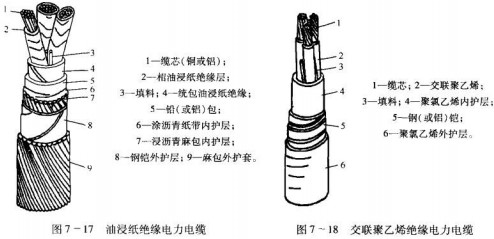

电缆的结构比较复杂，图7-17和图7-18分别表示出油浸纸绝缘电力电缆和交联聚乙烯绝缘电力电缆的结构情况，而聚氯乙烯绝缘电力电缆和交联聚乙烯绝缘电力电缆结构是类似的。电力电缆是由缆芯导体、绝缘层和保护包皮三部分组成。缆芯导体采用铜或铝，用以传导电流。高压配电用的电缆常做成3芯，常用的标称截面为16mm²、25mm²、35mm²,50mm²、70mm²、95mm²、120mm²、150mm²,185mm² ,240mm²、300mm²等。绝缘层采用橡胶、聚氣乙烯、交联聚乙烯、油浸纸等材料，用做相间绝缘。上述电缆就是以其绝缘层材料命名的。保护包皮的作用主要是为了防止电缆受到光线、空气、水分和机嘁外力的损伤及防止腐蚀。材料常采用铅、铝，聚m乙烯作为包皮，用钢带、钢丝作为铠装，用浸沥青的麻包来防腐。

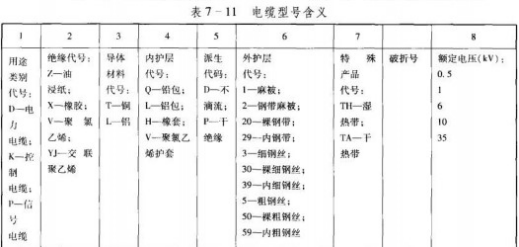

电力电缆的型号由8个部分组成，见表7-1

例如,ZLQ2- 10为油浸纸绝缘、铝芯、铅包、钢带铠装保护层10kv电力电缆；

       ZLQ20-10为油浸纸绝缘、铝芯、铅包、裸钢带铠装10kv电力电缆；

       YJV29- 10为交联聚乙烯绝缘、铜芯、聚氣乙烯护套、内钢带铠装10kv电力电缆。

常用的三种电力电缆的特点：

1.油浸纸绝缘电力电缆

这种电缆耐压强度高，介质损耗低，耐热能力强，允许过载能力强，力学性能较好,使用寿命长,被广泛使用。

它的不足之处是绝缘材料柔件差，电缆的弯曲半径要求大，不宜在低温时敷设，绝缘层内的绝缘油易淌流，因而使得电缆终端头及电缆连接的中间头截油较困难,工艺复杂，由于绝缘油的流动性，使这种电缆不宜高位差敷设（对6kv~ 10kv电力电缆沿敷设路径的最高点与最低点的位差不得大于15m）,为克服这一弱点特设了不滴流及滴干绝缘电缆。

2.聚氯乙烯绝缘电力电缆

这种电缆不含绝缘油，因而终端头及中间头制作工艺容易，且能适应高位差敷设，而且，还有重最轻、弯曲性能好，耐油、耐腐蚀等优点。

它的不足之处是介质损耗大,过载能力差,其力学性能受温度影响大,耐压强度较低。

3.交联聚乙烯绝缘电力电缆

这种电缆耐压强度较高，允许温升较高，因此允许载流量较大，绝缘层不含油，终端头及中间头制作工艺简单，可以适应高位及垂直敷设;外径较小，重量轻。

它的不足之处是价格昂贵。

上述三种电缆都适用于变、配电所引入、引出线路及企业内部的用电线路。敷设于土壤、隧道、沟管和竖井中。其中油浸纸绝缘电力电缆有铠装并有防腐保护层的才能敷设于土壤中，并要求土壤是中性的，上述三种电缆中只有铠装电缆才能经受一定的敷设牵引力，在铠装电缆中，又只有钢丝铠装的才能承受敷设牵引力以及其他机械外力的作用。
