高压电工操作技术第二章

断路器导电回路电阻的测试

测试断路器每相导电回路电阻值是断路器安装、检修、质量验收的一项重要环节。断路器导电回路电阻过大，容易使断路器在通过正常工作电流时发热,在通过故障短路大电流时影响切断性能。

一、准备工作

（1）对于新装断路器，首先查阅生产厂家说明书及出厂试验证明资料，了解断路器主要技术性能和导电回路电阻值;对于检修后的断路器，要查明上一次检修后的测试结果，便于结合实际进行比较。

（2）在现场再次检查仪表和导线是否完好，仪表要放平稳，导线截面保证足够大，接触要良好。

（3）检査被测断路器上、下、左、右环境情况，确保无误后，清除断路器连接点油污,确保无碳化物。

二、标准

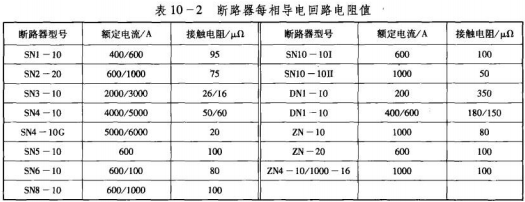

常用的10kV断路器每相导电冋路电阻值见表10-2。

三、使用器材

断路器导电回路接触电阻采用直流双臂电桥测试比较准确。

（1）直流双臂电桥。

（2）测试用导线以及接线工具。

四、测试电路

采用直流双臂电桥测试断路器接触电阻的电路如图10-6所示。

五、操作步骤

（1）使断路器处于合闸状态。

（2）按图10-6接线。

（3）按电桥说明书规定的方法逐步进行测试。

（4）如有必要,可分、合断路器,测得三次数据，取平均值。

六、注意事项

（1）测试前，检查并确认断路器调度编号无误，断路器主回路不带电。

（2）测试后，测试用导线及时拆除，断路器恢复原来位置。

（3）如果采用电流表、电压表法测试,应注意，必须在电流回路接通后再接入电压表。在测试过程中，注意防止断路器突然分闸，避免损坏电压表。

七、处理

经过测试比较,如发现断路器导电回路接触电阻过大,要及时处理，处理时应注意：

（1）对于触头麻点及浸面烧损痕迹，可用细锉或零号砂纸磨光，如烧损严重，考虑更换触头。

（2）触头弹簧压缩力要均衡，压缩力不够大的要更换。

（3）与触头连接的各相关零件，安装牢固、紧密。

（4）动、静触头中心与生产厂家要求保持一致。
