高压电工操作技术第四章

10kV变、配电所的倒闸操作

一、操作用术语

（1）发令人:指发出操作任务或命令的人员，常由调度员发令，有时由电气负责人发令。发布的任务或命令可用书面或口头形式，重要的操作应进行录音。

（2）受令人:指接受操作任务或命令的人员,通常由值班员受令。受令人必须严肃、认真,并应对发令人复诵操作任务或命令,同时将操作票的顺序一并复诵。

（3）监护人:执行工作监护任务的人员，可由值班长担任。

（4）操作人:直接进行操作的人员，通常由副值班长担任。

（5）下令时间:发令人下达操作任务或命令的时间(准确到“时”、“分”)由受令人填写。

（6）操作开始时间:正式开始进行操作的时间(准确到“时”、“分”)，由监护人写在操作票上。

（7）操作完了(结束)时间：即操作顺序的最后一步完结的时间(准确到“时”、“分”)，也应由监护人负责填写。

（8）操作顺序:按操作的正确顺序进行组合后依次填写在操作票上。

（9）操作项目：操作顺序每一步的具体内容(包括检査、核对以及其他应进行的工作内容)。

（10）拉开:指分断刀开关、隔离开关、负荷开关、断路器、跌开式燦断器等的操作。

（11）分闸位置:高、低压电器分断操作后，该设备应处于一种断路状态。

（12）合上:指闭合刀开关、隔离开关、负荷开关、断路器、跌开式熔断器等的操作。

（13）合闸位置:高、低压电器闭合操作后，该设备应处于接通状态。

（14）退出:指继电保护装置或变压器退出运行。操作票中的“退出”一词常专用于“重合闸装置”等。

（15）投入：指继电保护装置或变压器投入运行(如“重合闸装置”，过流、速断保护)。

（16）报数:数字的读法。下面列出数字的读音（括号内为读音的含义），一般在操作时发令和复诵命令都应采用该读音。通常将0至九读为洞（0）、幺（一）、两（二）、三（三）、四（四）、五（五）、六（六）、拐（七）、八（八）、九（九）。

（17）取下:指熔断器熔丝管摘取下来的操作,也可称该操作为“摘下"或“拿下”。

（18）装上:指熔断器熔丝管装于熔断器上的操作,也可称该操作为“挂上”或“放上”。

（19）断开:常用于“掉闸压板”和‘接线端子”等元件,在操作中需要切断某元件二次回路时，则将该元件断开即可。

（20）接通：与“断开”一词含义相反。

二、倒闸操作的要求、步骤及注意事项

有关倒闸操作的要求和操作步骤等，总之，首先应注意操作中的安全问题，其次要执行正确的操作顺序及操作中应注意的事项。现简要提示如下：

（1） 严格执行保证安全的组织措施和技术措施。

（2） 运行操作人员的技术业务素质应符合要求。

（3）操作的对象（即电气设备）要符合操作的需要。

（4） 正确执行操作步骤（如发令,受令、填操作票、核对性操作、唱票操作、检査）。

（5） 熟悉操作顺序，操作前在模拟图板上模拟进行。

（6） 了解操作注意事项。

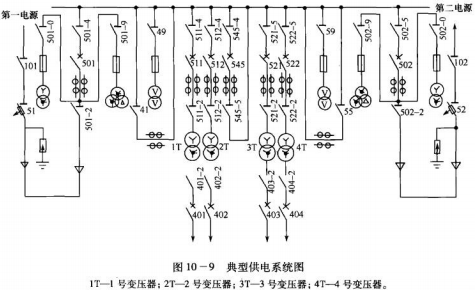

为了掌握上述要求、步骤和注意事项，下面结合图10-9说明填写操作票的几种实例。

三、停、送电倒闸操作

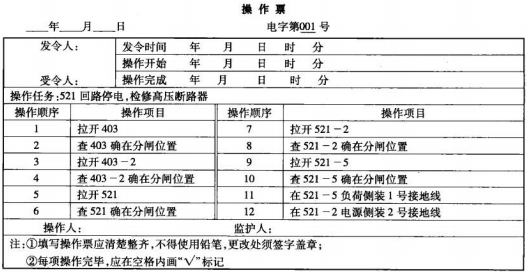

1.线路停电操作票（检修断路器）

以图10-9中221回路停电操作为例，该回路高压断路器在进行停电检修，停电操作票填写示例见操作票式样电字第001号

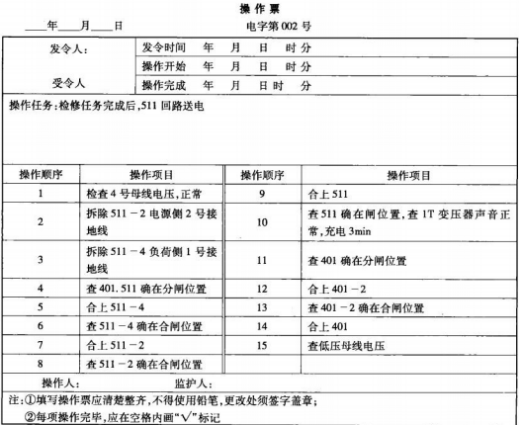

2.线路送电操作票（断路器检修后）

以10-9中511回路送电操作为例，回路停电检修任务完成后，送电操作票填写示例见操作票式样电字第002号。

3.线路停电操作票（检修变压器）

以图10-9中512回路停电操作为例，该回路2号变压器停电检修时，停电操作票填写见操作票式样电字第003号。

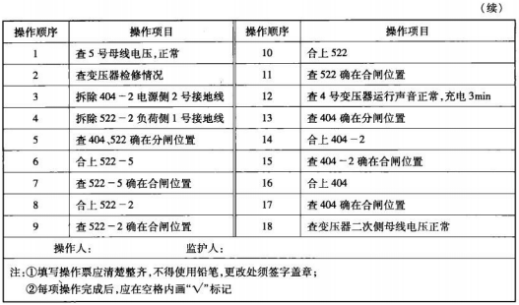

4.线路送电操作票（变压器检修后）

以图10-9中522回路送电操作为例，该回路在停电检修4号变压器后，送电操作票填写见操作票式样电字第004号。

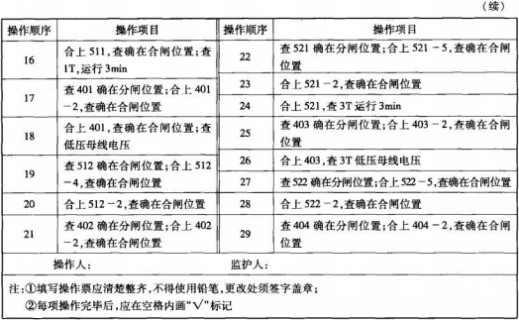

5.全站送电操作票（修改后送电）

操作票填写见操作票样式电字第005号。以图10-9中第一电源及1T、3T投入运行（第二电源及2T、4T热备用），送电

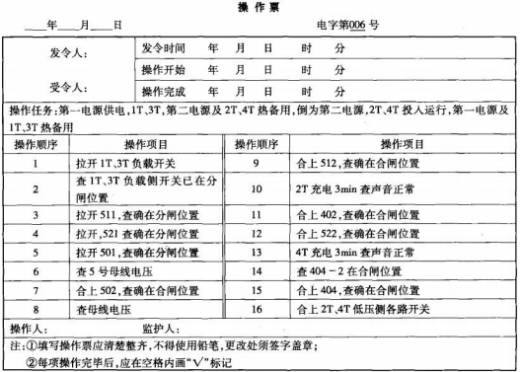

6.倒电源及倒变压器的操作

以图10-9的电源及变压器同时改变运行状态为例，停下1T、3T及第一电源，将第二电源及2T、4T投入运行，第一电源及1T、3T改为热备用。其操作票填写见操作票电字第006号。
