高压电工操作技术第三章

接地电阻和土壤电阻率的测试

一、接地电阻的测量

1.准备工作

（1）将被测设备与电源断开然后，采取相应的安全措施。

（2）准备常用的工具和材料。

（3）准备好接地电阻测试仪和附件。

（4）选择适当的位置，按要求距离打好接地电阻测试仪的钢钎(辅助极)。

（5）将被测设备的接地线拆下来进行测量。

（6）接地电阻测试仪进行短路试验(将C、P、E用铜线短接，摇动仪表手把,检査表针偏转角度)验证测试仪是否完好。

2.使用器材

（1）ZC-8或ZC-29型接地电阻测试仪一台。

（2）辅助接地钢钎两根(仪器本身附带)。

（3）塑料绝缘软铜线三根，分别为40m、20m和5m，三种颜色(红、黄、黑)。

（4）电工使用的工具和锤子。

3.标准

1）电力供电系统中常用接地装置的工频接地电阻

（1）保护接地应在4Ω及以下。

（2）工作接地应在4Ω及以下。

（3）重复接地应在10Ω及以下。

2）防雷保护的接地装置工频接地电阻

（1）独立避雷针应在10Ω及以下。

（2）架空避雷线，根据土壤电阻率的不同分别在10Ω-30Ω及以下。

（3）变、配电所母线上阀型避雷器的接地线应在5Ω及以下。

（4）变电站架空进线段上的管型避雷器应在10Ω及以下。

（5）低压进户线绝缘子铁脚接地的接地线应在30Ω及以下。

（6）烟囱或水塔上避雷针的接地引下线应在10Ω~30Ω及以下。

4.接线方法

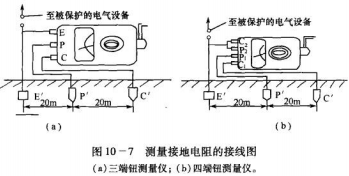

接地电阻的测量接线如图10-7所示。

5.测试步骤

（1）按图10-7接线，放平接地电阻测试仪，调整机械调零旋钮，使检流计指针指在中心线0位上。

（2）检查测试线并要求分布于一条直线上测试探针深度是否满足其长度的⅓~½。

（3）选择适当倍率，转动测量标度盘的同时摇动手把，观测指针偏转角度，当指针近于0位时，以120r/min的转速摇动手把，调节测量标度盘，使指针指到零位。

（4）读数，将测量标度盘的指示值乘以倍率就得到被测接地装置的接地电阻值。

（5）拆除测量线，恢复接地装置的连接线，检査是否接触良好，收好测试仪准备下次测量用。

6.安全注意事项

（1）严禁带电测试接地装置的接地电阻值。

（2）测量时，测试用探针要选择土壤较好的地段，如测量时发现表针指示不稳，可适当调整埋入地中的探针(辅助极钢钎)的深度，或在地中浇入适量的水，假如无效，说明该地下有其他管道或电缆，应另选合适的地段。

（3）接地电阻测试仪不准开路摇动手把，否则，损坏接地电阻测试仪。

二、土壤电阻率的测量

1.准备工作

（1）检查接地电阻测试仪外观是否良好。

（2）准备必要的工具、材料,例如锤于、铁揪等。

（3）对接地电阻测试仪进行短路试验，证明良好即可使用。

2.使用器材

（1）适当长度的测试线。

（2）钢钎4根。

（3）接地电阻测试仪(应使用有4个接线端钮的)。

（4）电工常用的工具,如钳子、改锥等。

3.标准

土壤电阻率与接地装置的接地电阻值的要求有关，接地装置的接地电阻10Ω以下，土壤电阻率10⁴Ω·m以下接地装置的接地电阻20Ω以下，土壤电阻率为(5-10)X 10²Ω·m;接地装置的接地电阻为30Ω以下,土壤电阻率为20x10²Ω•m。

4.接线方法

土壤电阻率测量接线如图10-8所示。

5.操作步骤

具体测量方法与测量接地电阻时相同。测量土壤电阻率时，在被测地区地下垂直埋入4根探针(辅助极钢钎)，相互间距为a,探针的埋入深度为a/20。

被测地区的平均电阻率(Ω•m),可按下式计算：

Ρ=2πaR

式中R——接地电阻测试仪所测电阻(Ω);

a——4根探针之间的距离(m）。

6.安全注意事项

在接地电阻测试仪未接线时，不能手摇接地电阻测试仪的手把;测试时应将表放平，否则影响测量的准确性。
