弹簧操动机构

一、概述

CT7.CT8型是弹簧操动机构，它们可以电动储能，也可以手动储能。用手动储能时，CT7 采用摇把（CT8采用压把），本节仅叙述CT7迆操动机构,，

CT7型操动机构可以用交流或直流操作，但一般采用交流操作，操作电源的电压多采用交流220V,该电源可以取自所用变压器，但多数由电压互感器提供，这时要有一台容量在lkV • A左右的单相变压器，将电压互感器二次侧100V电压升高至220V,供操作用。

弹资操动机构的操作方式有：

（1）合闸:手动方式是通过弹簧操动机构箱体面板上的控制按钮或扭把;电动方式一通过高压开关柜面板上的控制开关，使合闸电磁铁吸合。

（2）分闸：手动方式是通过弹簧操动机构箱体面板上的控制按钮或扭把；电动方式又分为主动方式和被动(保护)方式两类，主动方式通过高压开关柜面板上的控制开关，可使分闸电磁铁吸合，被动方式通过过电流脱扣器或通过失压脱扣器。

弹簧操动机构也可装设各种脱扣器，并同时在其型号中标明，如CT8 - 114,就是装有两个瞬时过电流脱扣器和一个分离脱扣器的弹簧操动机构。

弹簧操动机构除用来进行少油断路器的分、合闸操作外，还可用来实现自动重合闸或备用电源自动投入。

力防止合闸弹簧疲劳，合闸后可不再进行二次储能。但有自动重合闸或备用电源自动投入要求的，合闸弹簧应经常处于储能状态，即合闸后又自动使储能电动机启动，带动弹簧实现“二次储能”。

二、弹簧操动机构的结构

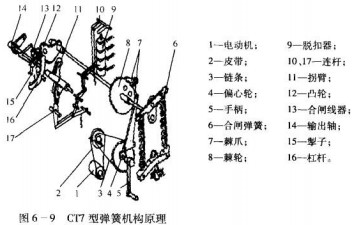

CT型弹簧操动机构的结构原理如图6 -9所示，该操动机构有“储能”、“合闸”和“分闸” 三种动作。


三、弹簧操动机构的控制电路

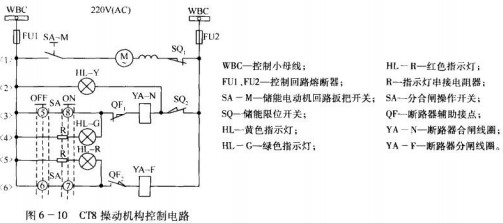

CT型弹簧操动机构的操作闭路原理图如图6-10所示。


整个控制电路原理可分为储能回路（〈1〉、〈2〉）、合闸回路（〈3〉、〈4〉）和分闸回路（〈5〉， 〈6〉）三个部分。

储能回路其工作过程如下：


合闸回路其动作过程如下：

将分合闸操作开关SA由垂直位置右转45°，使触点⑤、⑧接通，则


从以上过程可以看出：YA - N通电工作时间不长,它由于SA⑤，⑧接通而通电工作，由QF,断开而断电，工作时间只有零点几秒，QF接点与断路器的状态几乎是同步变换，而QF接点同时又决定了哪个指示灯亮。因此，红灯（HL-R）亮就代表断路器处于合闸状态，绿灯（HL - G）亮就代表断路器处于分闸状态。

另外，操作机构内的QF接点，应调整得在合闸过程中动合触点QP₂先闭合、动断触点QF₂后断开，以保证当合闸发生短路故障时可以迅速分闸（QF₂先闭合，为分阐提前做好了准备）而QF₂断开得迟一些，用以保证合闸可靠。

分闸回路动作过程如下：

将万能转换开关SA由水平位置左转45°,使触点⑥、⑦接通，则：


通过以上过程可以看出；YA - F通电工作时间很短，它由于SA⑥，⑦接通而通电工作，由QF₂断开而断电。

对于操作回路的几个电器，在此加以说明。

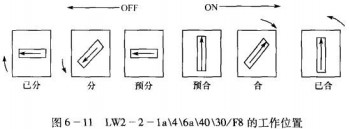

SA开关C是用来发出分、合闸操作命令的。该开关有6个工作位置，如图6-11所示。其中“分”、“合”这两个位置是不能保持的，为保证分、合闸操作的可靠,操作时，用手将操作手把转到“分”、“合”位置后不要立即松手，当听到断路器动作的声音，看到红、绿指示灯变换后再松开，使其自动复位至“已分”，“已合”位置。


FU₁、FU₂操作回路熔断器，起过载及短路保护作用。常常采用R1型熔断器，其外形如图 6-12所示。为防止储能电动机旋转时熔丝熔断，往往选用额定电流为10A的熔丝管,而熔断器也选用10A的，即R1 -10/10。


HL-R、HL-G断路器工作状态的指示灯，又是监视分、合闸回路完好性的指示灯。HI,- R红灯亮时表明断路器处于合闸状态，同时又表明分闸回路完好；HL-G绿灯亮时表明断路器处于分闸状态，同时又表明合闸回路完好。HL - R、HL - G指示灯总是串接一只电阻，这个电阻可以防止因灯泡、灯口短路引起误分闸或误合闸。一般采用直流220V操作电源、指示灯泡用220V/15W,则串入的电阻应为2. 5kn,25W。

弹簧操动机构的电气技术数据如下：

（1）储能电动机：

形式:单相交流串励整流式；

额定电流:不大于5A;

额定功率:433W;

额定转速:6000r/min;

额定电压:交流220V;

额定电压下储能时间：不大于10s;

电动机工作电压范围:额定电压的85% ~110%。

（2）合闸电磁铁：

额定电压:交流220V;

额定电流:6. 9A（铁芯释放情况下）、2.3A（铁芯吸合情况下）；

额定容量:1520V • A（铁芯释放情况下）、506V • A（铁芯吸合情况下）；

20°C时线圈电阻:28.2Ω;

动作电压范围：额定电压的85% ~ 110%。

（3）脱扣器（分励脱扣器（4型））：

额定电压；交流220V;

额定电流:0. 78A（铁芯释放情况下）、0.31A（铁芯吸合悄况下）；

额定功率172V • A（铁芯释放情况下）、68V • A（铁芯吸合情况下）；

20℃线圈电阻值：127Ω;

电压范围；额定电压的65% -120%。
