电力变压器第一章

变压器的概述

一、变压器的作用

变压器是是靠电磁感应原理，把某种频率的电压变换成同频率的一种或多种数值不等电压的功率传输装置。在电力供电系统中，变压路是主要电气设备,特别是远距离输送大功率电能时，必须使用电力变压器。

在电力供电系统中，发电厂的电能量远距离输送时，为了减少输送电能过程中的功率损失，就必须将电压升高，因此，就需要通过变压器升高电压之后，经过长线路输送到另一区域或用户；另一方面，地区电力网按工农业生产的布局把电力分供给各个地区，需要建立中间枢纽区域变电站，将高压变为适合该地区和用户需要的中压，因此，要将超高电压变为中高电压，这样，同样需要高压降压变压器，这种变压器叫主变压器,也就是髙压或超高压大功率电力变压器。

但是,用电单位的用电设备多数是以中高电压或低压方式接受电能。例如，高压10kv和低压380V/220V的用电单位，用电要按照地区生产单位的布局，通过电力线路,经电力变压器把电能供给用电设备。高压10kV的用电单位接收的是10kV电压等级的电能网。因此，可将电力变压器直接连接在10kV配电电网上，一些低压380V/220V电压受电的用电单位是通过连接在10kV配电网上的配电变压器供电的，这些变压器容量都不大，常常是通过柱上变压器或小区变电站的变压器供电的。

二、变压器的分类

电力变压器种类很多，见表5-1

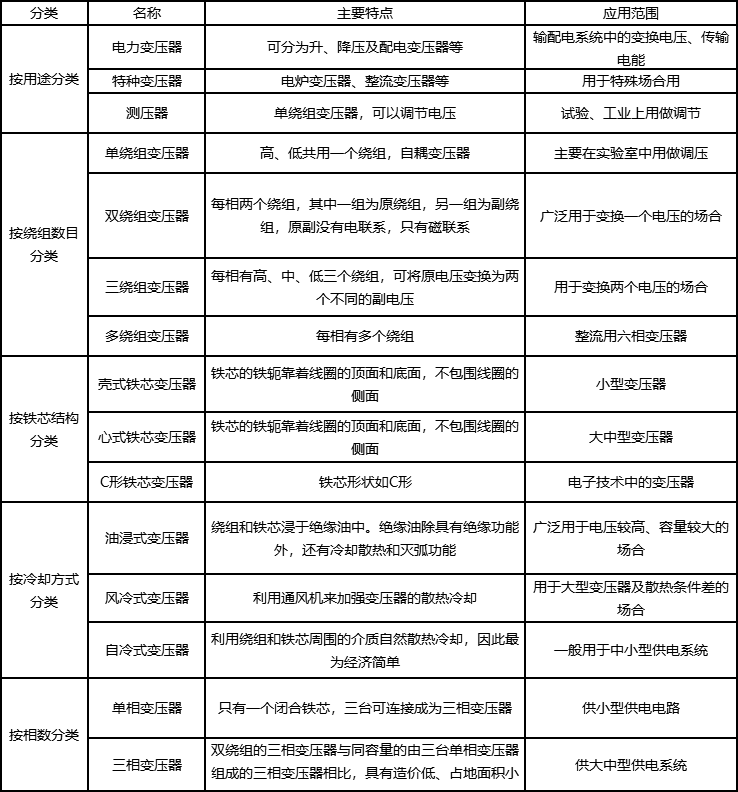

表5-1 变压器的分类
