电力变压器第三章

变压器的型号及技术数据

一、变压器的铭牌与型号

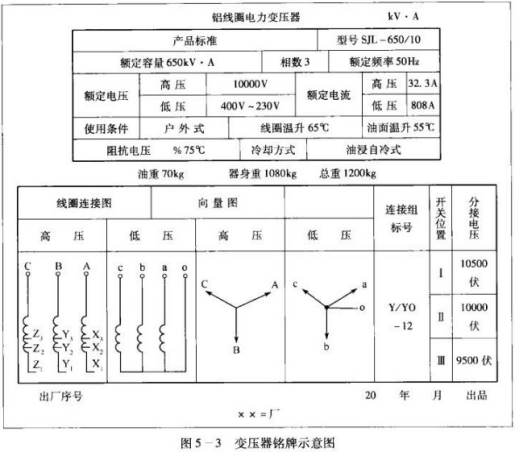

依照国家标准，变压器铭牌上应标出技术数据及产品型号、产品代号、标准代号、厂名、生产曰期等，如图5-3所示

变压器的型号：

变压器的型号是用汉语拼音字母和数字组成，例如：

此变压器使用在户外，故附有防雷装置。

二、变压器的技术数据

1.变压器额定容量

变压器额定容量是指变压器在额定工作条件下，输出功率的数值，单位为千伏安

(kV • A)。

新型变压器额定容量，按R10系列组合，即按照¹⁰√10=1. 2589254…，近似取1. 26倍数递增分等。

目前，新系列变压器容量等级为:10kV • A，20kV • A,30kV • A,40kV • A,50kV • A，63kV • A, 80kV • A,100kV • A,125kV • A,160kV • A,200kV • A，250kV • A，315kV • A，400kV • A, 500kV • A，630kV• A,800kV•A，l000kV • A，1250kV • A，1600kV • A，2000kV • A，2500kV•A，3150kV • A，4000kV • A，5000kV • A,6300kV•A，8000kV • A，l0000kV•A 等。

旧制变压器额定容量是按R8系列组合，即按⁸√10= 1.35倍数递增分等。

其变压器容量包括:50kV • A,75kV•A,100kV • A,135kV • A，180kV • A,240kV•A， 320kV•A，420kV • A,560kV • A,750kV• A，1000kV• A，1850kV• A,1800kV •A,2400kV • A,3200kV•A,4200kV• A,5600kV• A,7500kV • A,l0000kV • A 等。

2.额定频率

我国规定交流电额定频率为50Hz。

3.额定电压

额定电压是指变压器在空载状态时,变压器一、二次绕组的标称电压,在变压器高压侧有抽头,两分头之间电压差以额定电压百分比表示，容量为6300kV • A及以下的变压器，高压绕组的调压范围为±5%，而容量为8000kV•A及以上和电压为35kV及以上无载调压的变压器，调压范围为2 x 2. 5%，有载调压变压器的调压范围,3x2.5%。

变压器额定电压比是指空载状态下一次侧额定电压与二次侧额定电压之比。

4.额定电流

变压器在额定工作时,一、二次绕组的线电流值,常用有效值表示。

5.空载电流

空载电流一般是指变压器的励磁电流，常用占额定电流的百分数表示,容量为800kV • A 及以上的空载电流百分数为2% -2.5%，在800kV • A以下的为3% ~6%。

6.阻抗电压

阻抗电压是指变压器短路电压的百分数，即变压器的短路电压占额定电压的百分数。6kV~10kV电压等级的电力变压器，阻抗电压标准为4% ~5.5%。

7.空载损耗

空载损耗是指变压器空载时的功率损耗，是变压器的损耗。变压器空载损耗约占额定功率的10%。

8.短路损耗

短路损耗是指通过变压器短路试验时，测量变压器绕组的铜损。

9.连接组标号

连接组标号是指三相变压器一、二次绕组之间连接和极性关系的一种代号,它表示变压器一、二次绕组对应电压之间的相位关系，也称为接线组别。

三相变压器的同一侧三个绕组有星形连接、三角形连接或曲折形连接三种接线。

星形连接是三相绕组中有一个同名端相互连在一个公共点（中性点）上，其他三个线端接电源或负载。

三角形连接是三个绕组相邻相的异名端串联组成一个闭合回路，在每两相连接点上引出三根线端，接电源或负载。

曲折形连接也属星形连接，只是每相绕组分成两个部分，分别绕在两个铁芯柱上，如图 5 - 4所示。

三相变压器一、二次绕组连接后，其一、二次电压对应相量有相位差。以前通常采用线电压相量间的角度差表示，习惯用时钟法，分成12个时区，每差30°为一种组号。以一次侧线电压相量为时钟分针，定位指在12时区上，与之对应的二次侧线电压的相量为时钟的时针，所指的时区数，即为该台变压器连线组别的组号。

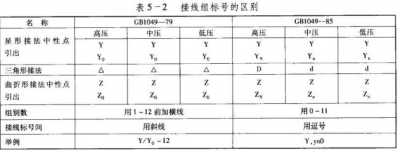

新的连接组标号，相位差表示是用一、二次绕组对应端与中性点(三角形连接为虚设中性点)间的电压相量角度差。三相绕组变压器，相位差为30°的倍数，为12种，即0，1，2,3,…，11。 由于电力变压器绕组设计、制作的标准化，因此，连接组标号仅为0和11两种，如图5 -5所示。 连接组标号区别见表5-2。

6kV ~ l0kV常用的电力变压器特性及应用连接组标号Y,Yₙₒ(Y/Yₒ- 12)可以实现四线制供电，常用于容量为30kV•A - 1600kV•A)电力变压器，导线充填系数大，节约绝缘材料。

Y,Zₙ₁₁(Y/Zₒ-11)二次绕组每相分两个部分，分别绕在相邻铁芯柱上，当受到冲击电压时，同一铁芯柱上两个绕组的磁势可以相互抵消，一次侧不会感应过电压或逆变过电压。所以，其防雷性能较好，应用于多雷区。这种电力变压器的用料量增大15%左右。

10.温升

国家规定变压器上层油面温升限值为55℃,就是说，当变压器上层油面的温度为95℃时， 假如环境温度不超过40℃，则变压器上层油面温升为55℃。为了不使变压器油迅速老化、变 质，规定变压器上层油面温度一般不超过85°C。但绝缘等级不是A级的变压器其温升可以增加,绝缘材料耐热等级一般有6级，见表5 - 3。

11.冷却方式

变压器采用不同的冷却介质或采取强迫循环措施促使冷却，由两个或四个字母代号表示。冷却方式字母代号表示：冷却介质:O一矿物油(合成油)；L——不燃性合成油； G——气体；A——空气；W——水。循环种类：N——自然循环；F——强迫循环；D——强迫导向油循环。

例如,小容量变压器应采用干式自冷方式，字母代号为AN。500kV及以上的变压器采用风道或风扇冷却，字母代号为AF。抽浸自冷式变压器，字母代号为0NAN
