高压电器第二章

负荷开关

一、负荷开关的用途

负荷开关可分、合额定电流及以内的负荷电流，可以分断不大的过负荷电流。因此，可用来操作一般负荷电流、变压器空载电流、长距离架空线路的空载电流、电缆线路及电容器组的电容电流。配有熔断器的负荷开关可分开短路电流，对中小型用户可当做断流能力有限的断路器。

此外，负荷开关在断开位置时，像隔离开关一样无显著的断开点，因此也能做到隔离开关的隔离作用。

二、负荷开关的结构及工作原理

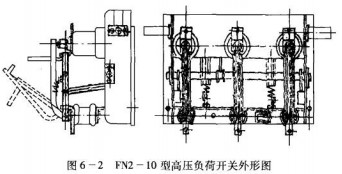

负荷开关主要有FN2-10及FN3-10两种型号。图6-2是FN2-10型高压负荷开关外形图。

现就FN2-10型高压负荷开关的结构及工作原理简介如下：

（1）导电部分：出线连接板、静主触头及动主触头接通时流过大部分电流，而与之并联的静弧触头与动弧触头则流过小部分电流。动弧触头及静弧触头的主要任务是在分、合闸时保护主触头，使它们不受电弧烧坏。因此，合闸时弧触头先接触，然后主触头才闭合，分闸时主触头先断开,这时弧触头尚未断开，电路尚未切断,不会有电弧。待主触头完全断开后，弧触头才断开，这时才燃起电弧;然而动、静弧触头已迅速拉开，且又有灭弧装置的配合，电弧很快熄灭，电路被彻底切断。

（2）灭弧装置:气缸、活塞、喷口等。

（3）绝缘部分：支持瓷瓶，借以支持动触头;气缸绝缘子，借以支持静触头并作为灭弧装置的一部分。

（4）传动部分:主轴、拐臂、分闸弹簧、传动机构、绝缘拉杆，分闸缓冲器等。

（5）底座:钢制框架。

总之，负荷开关的结构虽比隔离开关复杂,但仍比较简单，且有明显的断开点。由于它具有简易的灭弧装置，因而有一定的断流能力。

现在再简要地分析其分闸过程:分闸时,通过操动机构，使主轴转90°在分闸弹簧迅速收缩复原的作用下，主轴的这一转动完成非常快，主轴转动带动传动机构，使绝缘拉杆向上运动， 推动动主触头与静主触头分出，此后，绝缘拉杆继续向上运动，又使动弧触头迅速与静弧触头分离，这是主轴作分阐转动引起的一部分联动动作。同时，还有另一部分联动动作:主轴转动， 通过连杆使活塞向上运动,从而使气缸内的空气被压缩，缸内压力增大，当动弧触头脱开静弧触头引燃电弧时，气缸内强有力的压缩空气从喷嘴急速喷出，电弧很快熄灭，弧触头之间分离速度快，压缩空气吹弧力量强，使燃弧持续时间不超过0.03s

三、负荷开关的型号及技术数据

负荷开关的型号，如FN2-10RS/400,由七部分组成。从左至右:第一位，设备的名称,F代表负荷开关;第二位，设备的使用环境，W代表户外,N代表户内;第三位，设计序号，有1、2、 3型,其中1型是老产品，目前常用的是2型及3型，3型的外观如图6- 3所示;第四位(横线后)，设备的额定工作电压，以kV为单位;第五位，是否带高压熔断器，用R表示带有熔断器，不带熔断器的就不注;第六位，带熔断器的负荷开关其熔断器是装在负荷开关的上面还是下面,S表示装在上面，如装在下面就不注;第七位，规格，即额定电流，以A为卑位。

例如，FN2-10R/400的含义是:负荷开关、户内、设计序号为2、额定电压为10kV、带熔断器(装在负荷开关下方)、额定电流为400A。

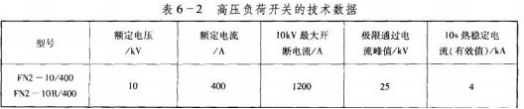

高压负荷开关的技术数据列于表6 - 2。

四、负荷开关的维护

根据分断电流的大小及分、合次数来确定负荷开关的检修周期。工作条件差、操作任务重的易产生静弧触头及喷嘴的烧坏，烧损较重的应予更换，而烧损轻微者可以修整再用。
