电工安全作业与电力网第五节第二课

三、变、配电所的主接线

主接线图，是指由变配电所的一次设备，即高压与电力网直接连接的主要电气设备组成 的变，配电所主电路接线图，接线图中一般用单线画出母线、断路器、互感器、隔离开关、变压 器及其相互之间的连接。

1.对变.配电所主接线的基本要求

(1)变.配电所主接线应根据变、配电所的实际情况和用电的需要，尽量达到简单、供电方式可靠、主设备齐全。

(2)对故障处理，能保证安全，便于执行规定的安全措施。

(3)便于维护检修，操作简单、方便。

(4)设备选择合理，运行安全、经济，灵活，并要考虑未来 的发展。

2.变.配电所常用主接线的类型

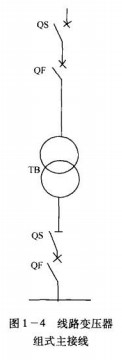

1)线路变压器组式主接线(图1-4）

(2) 接线简单，设备经济，

(3)检修需要全部停电。

该主接线适用于中小容量的变电站。

2)单母线式主接线

单母线式主接线分为以下三种类型：

(1)单电源供电单母线式主接线：其接线方式如图1 -5 所示，适用于10kV供电的一般用户。

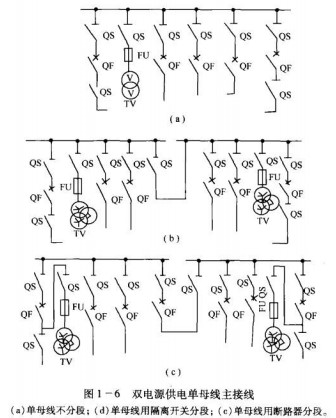

(2) 双路电源供电单母线式主接线:这种主接线分为单母 线不分断(图1-6(a))、单母线用隔离开关分段(1-6 (b))、单母线用断路器分断(图1-6(c))三种。其特点是:接线简单，操作方便，投资经济。

(3) 单母线加旁路母线式主接线:其接线方式如图1-7所示。

①　断路器故障时.允许不停负荷进行检修。

②　适用于回路较多的变电所。

③　供电可靠，运行灵活。

3）双母线式主接线

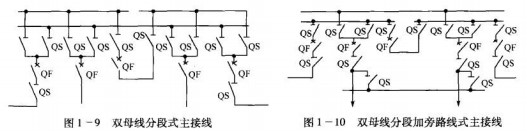

双母线式主接线适用于电力供电系统中的枢纽变电所及一类负荷的用户，这种主接线分为双母线不分段式主接线（图1 -8）、双母线分段式主接线（图1 -9）及双母线分段加旁路母 线式主接线路（图1-10）。

双母线式主接线的主要特点是：

(1) 运行灵活；

(2) 可用于供电回路多的变电站；

(3) 供电稳定性好

(4) 供电容量大；

(5) 投资髙，操作复杂；

(6) 占地面积大。

因此，双母线式主接线多用于用电电压大于等于110kV的变电站。

4)桥式接线的主接线

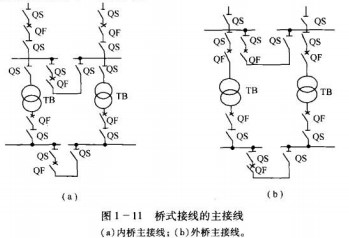

桥式接线的主接线用于系统中电压大于等于35kV的变电站，它分为内桥主接线(图 1-11( a))和外桥主接线(图1-11(b))。

(1)内桥主接线的特点是：

①　运行灵活；

②　设备简单，投资小；

③　检修时操作繁琐。

④　继电保护复杂。

(1) 外桥主接线的特点是：

①　检修操作方便；

②　当主变压器断路器外侧发生短路故障时，会影响主系统供电的可靠性。

3、 10kV变、配电所的主接线

10kV供电系统的供电半径为5km〜15km,最大供电容量为3000kV • A〜5000kV • A,故 而变、配电所的一次主系统接线对用户来说只是采用了线路变压器组接线方式或单母线式主接线方式。

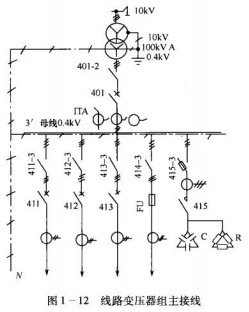

对于容量为160kV - A ~600kV • A的用电单位的变、配电所多采用高供低量的供电方 式，即高压供电，在低压侧计量，但应加计变压器损失。这种供电方式的用户常采用线路变压器组主接线（图1-12）。

对于受电变压器总容量超过600kV • A 的中型单位的变、配电所可采用单路电源供 电，单母线不分段或单母线用隔离开关或断 路器分段的主接线方式；图1 _ 12中为两台变压器，双路电源供电，采用单母线用断路器 分段的主接线方式，这种方式接线的变、配电 所适用于容量大于等于1000kV • A的双路 供电的企业，供电比较可靠，运行方式灵活，倒闸比较方便，对于某些10kV供电的重要 用户常采用这种主接线。

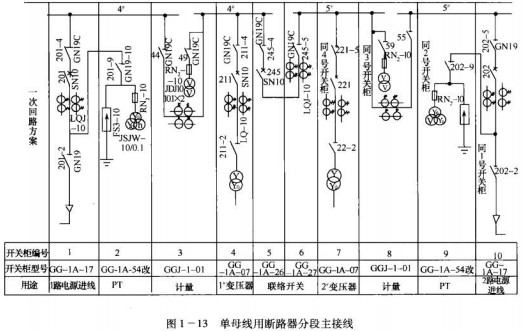

目前，不少用电单位的变、配电所采用了这种主接线系统，但是为保证主系统安全可 靠地运行，一般运行方式为用一、备一，并且 不实行与供电局建立调度关系的调度管理，同时要求两路电源开关（或母联开关）之间加装机械联锁或电气联锁装置，以避免误操作和误并列。采用单母线式供电的变、配电所都属于高压供电、高压计量的方式，一些变、配电所为了便于管理和操作，既安装了电源侧电压互感器，还安装了计量柜（包含母线P、T专供电 度计量用），如图1-13所示。

有些重要用电单位，由于负荷不准停电，因此要求两路电源合环倒路，这样就必须与供电局签订调度管理协议，实行调度管理制度，倒闸操作（变更电源）时应有调度命令
