电力变压器第五章

变压器的保护装置

一、变压器的熔丝保护

1.容量100kV • A及以下的三相变压器熔丝型号的选择

(1)室外变压器选用RW3 - 10或RW4 - 10型熔断器；

(2)室内变压器选用RN10 - 10型熔断器。

容量100kV•A及以下的三相变压器的熔丝，额定电流按照变压器额定电流的2倍~3倍选择，但不能小于10A。

2.容量100kV•A以上的三相变压器熔断器型号选择

与100kV • A及以下的三相变压器相同。

熔丝的额定电流按照变压器额定电流的1. 5倍~2倍选择。变压器二次侧熔丝的额定电流可按变压器的额定电流选择。

二、变压器的继电保护

额定电压为10kV、容量560kV • A以上或装于变、配电所的容量320kV • A以上时，由于使用高压断路器操作，故而应配置相适应的过流和速断保护。

1.变压器的瓦斯保护

容量较大的变压器瓦斯保护为主要保护。一般规定，变、配电所中，容量800kV•A及以上的车间变电站，其变压器容量为400kV•A及以上应安装瓦斯保护。

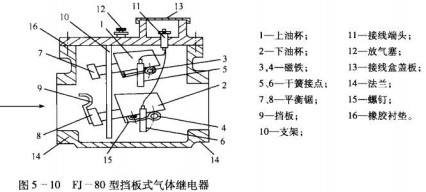

变压器的气体继电器的构造如图5-10所示。

2.气体继电器的工作原理

当变压器内部发生微小故障时，故障点局部发热，引起变压器油膨胀，与此同时，变压器油分解出大量气体聚集在气体继电器上部,迫使变压器油面降低，气体继电器的上油杯与永久磁铁随之下降，逐渐靠近干簧接点，当磁铁和干簧接点达到一定距离，此时吸动干簧接点，接点闭合,接通外部瓦斯信号电路，使轻瓦斯动作,可使信号继电器动作或接通警报电路。

如果变压器故障比较严重，变压器内产生大量气体，使得急速的油流从变压器内上升至油枕，油流冲击气体继电器的挡板，气体继电器的下油杯带动磁铁,使磁铁接近干簧接点，干簧接被吸合,接通了重瓦斯的掉闸回路,使变压器的断路器掉闸，与此同时，重瓦斯信号继电器动作跳闸，并发出掉闸警报。

三、变压器的防雷与接地保护

对于10kV室内、外变压器的防雷与接地保护装置见第八章详述。

变压器的安装要求

由于变压器的容量、电压等级不同，对变压器的安装有不同的要求。对于大容量、高电压的主变压器，由于结构比较复杂，安装工程量大,具体安装要求，已由设计人员根据设计要求进行了充分的考虑。

一、电力变压器安装的要求

(1)安装在居住建筑物内的油浸变压器，每台容量不能超过400kV • A。

(2)容最560kV • A及以上的变压器，常采用高压测量。

(3)变压器二次侧应采用自动空气断路器控制与保护。容量320kV • A及以下的变压器采用隔离开关控制,熔断器保护。

(4)变压器安装应考虑运行、维修及运输方便。

(5)变压器的呼吸器与油枕连接应紧密，吸潮剂应充分干燥，出气孔应畅通。

(6)变压器的安装应考虑能带电检查变压器的油色、油位及上层油面温度。

(7)变压器的温度计安装运行前，应进行检验，密封良好，带警报指示的应动作正确。

(8)装有气体继电器的变压器,由变压器至油枕的油管应有2% -4%的升高坡度。安装变压器时，顶盖沿气体继电器的方向应有1%~5%的升高坡度，气体继电器要水平安装，玻璃窗向外，便于观察。

(9)变压器的铭牌项目应齐全,安装位置应便于带电巡视。

(10)变压器室的门及栅栏，应悬挂“高压危险”的警告牌，门应加锁,变压器室的门上下方应有使空气对流的通风百叶窗，百叶窗应罩铁丝网。多台变压器应统一编号。

二、室内变压器的安装要求

（1）室内变压器外壳距门不能小于1.0m,距墙不能小于0. 8m。

（2）变压器宽面推进时，低压侧向外。变压器窄面推进时，油枕侧向外，方便带电巡视检査。

（3）35kV及以上的变压器，距门不小于2m,距墙不小于1.5m。

（4）变压器室设有操作用的开关时,在操作方向上应留有1.2m以上宽度。

（5）变压器采用地面下通风时，室内地面高度比室外地面高出1.1m。

（6）变压器室不能开窗户，通风口应采用百叶窗罩铁丝网，变压器室应用铁门，采用木质门时应包铁皮，变压器巡视小门应开在变压器室的门上或侧面的墙上。

（7）单台变压器的油量超过600kg时,挖设储油坑。

（8）变压器二次母线的支架距地面不小于2. 3m,高压母线两侧应加保护装置。

（9）变压器母线的安装.不应妨碍变压器吊心检杳„

三、室外变压器的安装要求

(1)室外变压器容量320kV•A及以下，可采用柱上安装方式，变压器底部距地面不小于2. 5m。

(2)柱上变压器的高、低压侧引线及其母线，应采用绝缘导线。

(3)变压器高压跌开式熔断器的安装，其对地安装高度不低于4. 5m。相间距离不小于0. 7m,熔断器与垂线夹角为15°~30°。

(4)变压器安装应平稳、牢固。腰栏采用直径4. 0mm铁线缠绕4 圈以上,铁线不许有接头,缠绕后应坚固，腰栏距带电部分不小于0. 2m„

(5)变压器二次侧熔断器的安装，应符合以下要求：

①二次侧有隔离开关时，熔断器安装于隔离开关与低压绝缘子之间。

②二次侧无隔离开关时，熔断器安装于低压绝缘子外侧，并且绝缘导线跨接在熔断器绝缘台两端的绝缘导线上。

四、变压器一、二次引线的施工要求

(1)变压器一、二次引线施工时，应不使变压器的高、低压瓷套管直接承受拉力。

(2)采用铝母线和变压器连接时，应采用铜、铝过渡接头。

(3)当电力变压器的一、二次引线与电力电缆连接时，不能将电缆终端头直接靠着变压器安装。

五、变压器地线的施工要求

(1)变压器外壳应可靠接地。

(2)变压器的工作零线与中性点接地线应分别敷设,工作零线不能埋入地下。

(3)变压器的中性点接地回路，靠近变压器处，应做成可拆卸的连接螺栓。
