第五节供、用电关系与电能质量指标

在电力供电系统中，供电部门和用户均应加强设备与技术管理.切实执行国家制定的有关保证电力供电系统安全、经济、合理运行的规程制度，供电部门应指导协助用户做好各項管理 工作.并努力提高服务质量，更好地为用户服务。作为用户，应该高度重视发电、输电、配电和用户之间的关系.从整个电力供电系统全，从本单位做起,加强用电技术管理，以促进整个供电系统的安全.经济运行。

一、 对供电系统的基本要求

1.供电可靠性

用户要求供电系统有足够的可靠性，特別是连续供电,用户要求供电系统能在任何时间都能满足用户用电的需要，即便在供电系统屮局部出现故障情况下，仍不能对某些重要用户的 供电有大的影响，.因此，为保证供电系统的供电可靠性，.要求电力供电系统至少具条10% - 15%的用容量。

2.供电质量合格

供电质量的好坏，直接关系到用电设备的安全经济运行和生产的正常运行，对国民经济的发展也有着重要的意义。无论是供电的电压、频率，以及不间断地供电，任何一方面达不到标准都会对用户造成不良的后果。因此，要求供电系统应确保对用户供电的电能质量。

3.安全、经济、合理性

供电系统要安全、经济、合理地供电.这也是供、用电双方要达到的目标。为了达到这一目标。就需要供、用电双方共同加强运行管理，做好技术管理工作，同时还要求用户积极配合、团结协作、提供必要的方便条件，例如，负荷，电量的管理、电压、无功的管理工作等。

4.电力网运行调度的灵活性

对于巨大的电力供电系统和电力网.应该做列运行方式灵活，调度管理先进，只有如此. 才能使供电系统安全可靠地运行;才能及时解决系统故障，使其安全，可靠、.经济，合理地 运行。

二、 供电电能质量指标

供电电能质量指标主要有电压、可靠性，頻率和正弦波形及三相电压的对称性四项。

1.电压

供电系统应保持额定电压运行，供电系统向用户供电.用户受电端电压变动幅度不能超过以下数值：

(1)35kV及以上供电的用户和对电压质量有特殊要求的用户±5%。

(2)10kV及以下高压供电户和低压电力用户为±7%。

(3)低压照明用户为±(5~10）%。

供电部门应定期对用电端的电压进行检测.对电压不符合质量标准的用户端应及时采取措施。

电甩变动幅度可按下式计算：

式中UL—用电端实测电压(lead-in输入端)；

Un一供电额定电压。

1)额定电压

额定电压又称标称电压是指电气设备的正常工作电压，是在保证电气设备规定的使用年限能达到额定功能的长期安全、经济运行的工作电压。

变压器、发电机、电动机等电气设条均有规定的额定电压，而且在额定电压下运行,其经济效果圾佳。

电气设格所处电力供电系统中的位置不同,其额定电压的规定也不同。例如，在系统中运行的电力变压器有升压变压器也有降压变压器有主变压器也有配电变压器,所处位置和作用不同额定电压的规定也不同。

(I〉电力变压器-次绕组直接与发电机连接时(即升压变压器)，其额定电压与发电机额定电压相同，即高于同级线路额定电压的5%。变压器直接与线路连接时，则一次侧額定电与同级线路的额定电压相同。

变压器二次绕组额定电压是指二次测开路时的电压，即空载电压。如果变压器二次侧供电线路较长(即主变压器）.則变出器的二次侧额定电压比线路额定电压高10% ；如果二 次侧线路不长( 配电变压器).则变压器额定电压高于同级线路额定电压的5%。

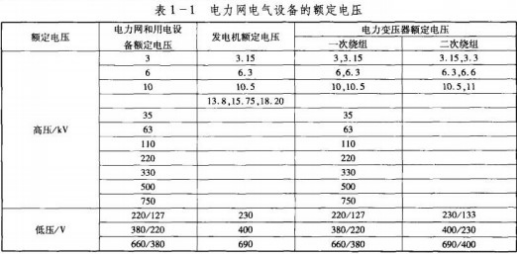

3.我国交流电力网电气设备的额定电压见表1-1。

我国对用户供电的额定电压供，用电规定：低压供电的，动力为380V,照明为220V;高压 供电为10kV、35kV、110kV、220kV.330kV、500kV等，除发电厂直配供电可采用3kV、6kV外.其他等级电压应逐步过渡到上列的額定电压。

供电局对用户的供电电压，应从供用电安全经济出发根据电网规划用电性质、用电容量供电方式及当地供电条件等因素，进行技术、经济比较后与用户协商确定。

用户的用电设备容量为250W或变压器容量为160kVA应采用低压供电方式特殊情况也可以采用高压供电方式

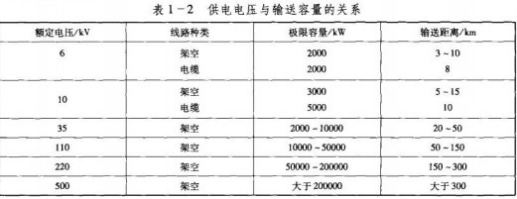

在电力网中，选定额定电压是一项里重要的技术管理工作对于不同容量的用户及不同规模的变、配电所要求选定不同的额定电压供电额定电压的选定与线路种类极限容量、输送距离等因素有关，见表1-2。

(2) 低电压对用户的危害

电力供电系统的运行，不仅滿要有功功率随时达到供、需平衡，而且要求无功功率也要随 时平衡，以保证电力网的电压质量，如果无功功率，用电量大于供电量，就会造成电网的电压下 降.这样会使用户的用电电压达不到额定电压,将会造成下述危害：

(1)发、供电设备的能力下降。

(2)电力供电系统的稳定性下降.严重时可导致电压崩溃,造成大面积停电

(3)造成电力网的线损，浪费电能，

(4)用电设备达不到额定功率。

(5)使电动机转速下降，电流增大.湿度升高，严重时烧毁电动机

(6)电动机启动闲难，甚至启动不起来

(7)电动机由于不能按額定转速工作，使产品产量质量下降.甚至出现残次品。

2.频率

供电系统应保持额定教率(又称周波)运行,供电系统频率允许偏差：

0)电力网容量大于等于300万kW时.绝对值不大于0. 2Hz。

(2)电力网容量小于300万IcW时,绝对值不大于0.5Hz，

额定頻率及低频率运行对用户的危害：

1)额定频率

电力供电系统是以三相正弦交流电向用户供电的.同一国家或地区电气设备的额定频率是一致的。当前世界上通用的频率为50Hz和60Hz,我国和世界上大多数国家的额定頻率为 >50HZ，美国、加拿大、朝鲜等国家的额定频率为60Hz。

额定频率是指能保证电力供电系统的电气设备、特别是电感性、电容性设备，长期正常运行的工作频率。

2)低频申运行对用户的危害

电力供电系统必须保证額定频率状态下运行，由于供.用双方之间有功功率的不平衡，会 使系统的运行频率与额定频率有较大的偏差，一般当需用有功功率超过供电有功功率时，会造成频率下降.而达不到额定频率。

因此.为了保证系统在额定频率状态下运行，就需要采取必要的措施，以保证电力供电系统能在额定频率下正常运行，如果系统的频率低于额定频率将会对用户和系统的运行造成下 述不良后果：

(1)将会造成发电厂的汽轮机叶片共振而断裂，严重时发电机停机，供电能力减小。

(2)造成用户电动机转速下降，电动机不能在额定转速下运转，

(3)当頻率严重降低.，还会造成电力供电系统应对事故的能力减弱。当电力网一有波动 扱易造成电叫解列，引起大而积停电。
