第四节电力供电系统与电力网概述

一、电力供电系统

电力供电系统是指通过电力网连接在一起的发电厂、变电站及用户电气设备的总称。

在整个动力系统中，除发电厂的锅炉、蒸汽机等动力设备外的所有电气设备都属于电力供 电系统的范畴^电力供电系统主要包括:发电机、变压器、架空线路、电缆线路，配电设备装置， 各类电力设备以及照明等用电设备。

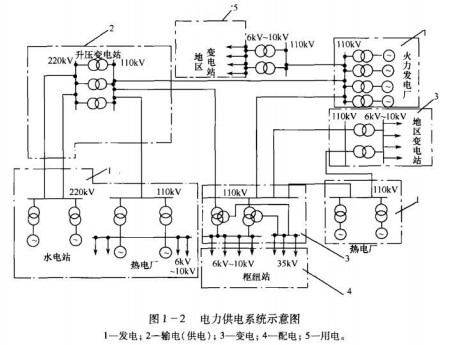

总之，电力供电系统是由发电、输电、变电、配电及用电5个基本环节构成，如图1 -2 所示

二、电力网

在电力系统中，连接各种电压等级的输电线路，各种类划的变、 配电所及用的电缆和架空 线路构成编配电的网络体称为电力网。电力网按其在电力供电系统中的作用不同.可分为输 电网(供电网〉和配电网。

轴电网又叫做供电网,由输送大型发电厂巨大电力的输电线路和与其线路连接的变电站 组成。构成电力供电系统中的主要网络简称主网,也是电力供电系统中的报商级电网，乂称网 架(电压在大于35kv)。配电网由配电线路、配电所及用户组成,其作用是把电力分配给配电 所或用户(电压在小于等于10kV)。配电网按其额定电压又分为一次配网和二次配网.如阁 1 -3所示。：二配网担负某地区的电力分配任务，主要向该地区的用户供电，供电半径较小. 负荷也较小。例如，系统中的低压飞相四线制，380V.220V的配电网就是二次配网。

三、 构成大型电力供电系统的优点

构成大型电力供电系统的优点：

(1) 提岛了供电可椹性.山于大型电力供电系统的构成使得电力供电系统稳

定件提高，与 此同时，相应地提高了用户供电的可靠程度.特別事构成了环网，对重要用户的供电就有了保证。当系统中某局部设备故障或某部分线路检修时，可以通过变更电力网的运行方式，对用户 继续连续供电.减少了由于停电进成的损失。

减少了系统的备用容量，电力供电系统的进行具打灵活性，各地区通过电力网互相支 援，可大大减少电力供电系统所必须的备用机组。

提升了供电质量

(4) 通过合理地分配负荷，降低了系统的高峰负荷.提高了运行的经济性(5)便予发展大型机组。

(6)便于利用大型动力资源.特别是能充分发挥水力发电厂的作用。

四、 电力供电系统的生产特点

(1)电力供电系统是担当生产、分配点能量的，电能的生产、供给、分配和消费同时进行的。电力供电系统的生产必须保证连续性和平衡性。也就是说.在电力的供、需过程中，要求始终保持功率平衡、保证不间断供电。

(2)电力供电系统的生产应具有先进性，在国民经济发展中电力生产应该先行，没有充分 的电力工业发展，国民经济发展是不可能的。

(3)电力供电系统的集中统一调度使得供、用电之间的关系密不可分。

(4) 电力供电系统中的电磁暂态过渡过程的进行是非常迅速的。

五、电力负荷的分类

电力负荷是指电路中的电功率，直流电路中负荷就是指电功率。在交流电路中，电功率包括有功功率和无功功率.，有功功率又称有功负荷.简称电力.单位kW(千瓦)；无功功率又称 为无功负荷或无功电力，单位kvar(千乏)。视在功率，包括冇功功率和无功功率两部分。由 于系统电版比较稳定.电压乘以电流就是视在功率.负荷电流也躭反映了系统中的视在功率. 系统中的电力负荷也可以通过负荷电流反映出来。

1.按电力供电系统中负荷发生的不同部位分类

(1)发电负荷：是指电力供电系统中，发电厂的发电机向供电网络输出的电力。对电力供 电系统来说足发电厂向电网的总供电负荷。

(2)供电负荷:是指电力供电系统向电网输出的发电负荷扣除发电厂用电和发电厂变出 器的损耗和线路损耗后的负倚。

(3)用电负荷:电力供电系统中，用户实际消耗的负荷。一般供电负荷扣除线路损耗负荷 可计为用电负荷。

(4) 线路损耗负荷：是指电力网在输送和分配电能的过程中，线路和变压器功率损耗的总和。

2.按电力供电系统中负荷发生的不同时间分类

(1)高峰负荷：又称最高负荷.是指电网或用户在一天内用电量最高的负荷值。为分析方便，常以小时用电量作为负荷，高峰负荷又分为日高峰负荷和晚高峰负荷，在分析某单位的负荷率时.选一天内用电量最高的lh的平均负荷作为高峰负荷。

(2)低谷负荷：又称最低负荷.是指电网中用户在一天内发生的用电量最少的lh平均电量。 为了合理用电，应尽量减少发生低谷负荷的时间。对于电力供电系统来说，峰、谷负荷差越小， 用电则越趋于合理。

(3)平均负荷:是指电网中或用户在确定时间内的平均小时用电量，为了分析负荷率，常 用日平均负荷.即一天的用电量被一天的用电小时来除，为了做好用电计划，往往也用月平均负荷和年平均负荷。

3.按用电单位的用电性质及重鬌性分类

(1)—类负荷:

①　重要交通枢纽，通信枢纽及国际、国内带有政治性的公共场所的用电。

②　停电造成巨大甚至无法挽回的政治或经济损失时用电设备或用电单位的用电。例如， 大使馆或中央重要活动场所的用电。

③　停电会造成死亡、水灾、爆炸等恶性事故的用电设备的用电。

（2）二类负荷：

①　停电将大量减产或损坏生产设备.造成经济损失很大的用电。

②　停电是重要用电单位正常工作受到影响的用电。

③　大型影剧院、商店及公共场所的用电。

（3）三类负荷:凡不属于一、二类的用电。

根据电气设计规程的有关规定，对于一类负荷的供电，至少两个独立的电源供电，必要时还应安装发电机组作为紧急备用。
