门式钢管脚手架

高处作业 • 2019-10-24 • 10+ 浏览

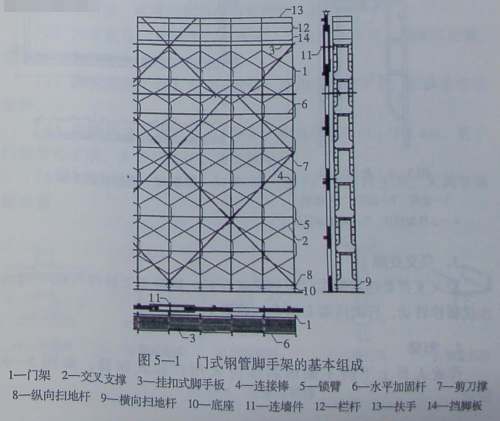

门式钢管脚手架是以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构，再以水平加固杆、剪刀撑、扫地杆加固，并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架（见图5-1)。门式钢管脚手架不仅可作为外脚手架，也可以作为内脚手架或模板支撑架。

门式钢管脚手架是一种标准化钢管脚手架，其主要构配件大部分由厂家定型生产，其他部件难以替代。

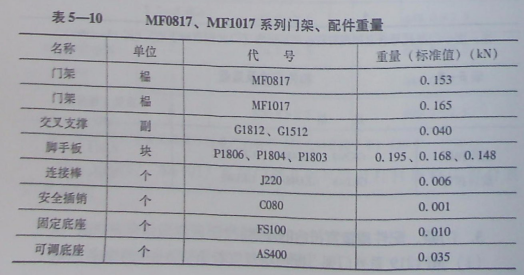

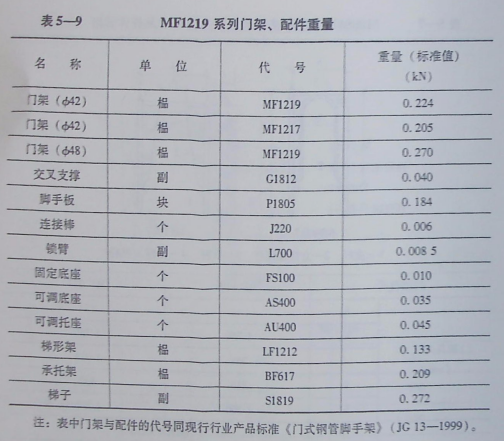

一、主要构配件

1. 门架

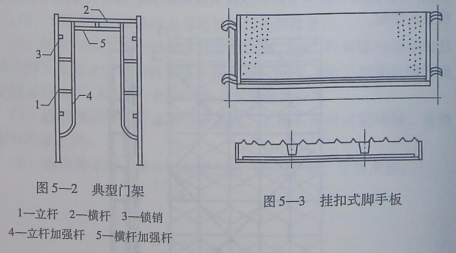

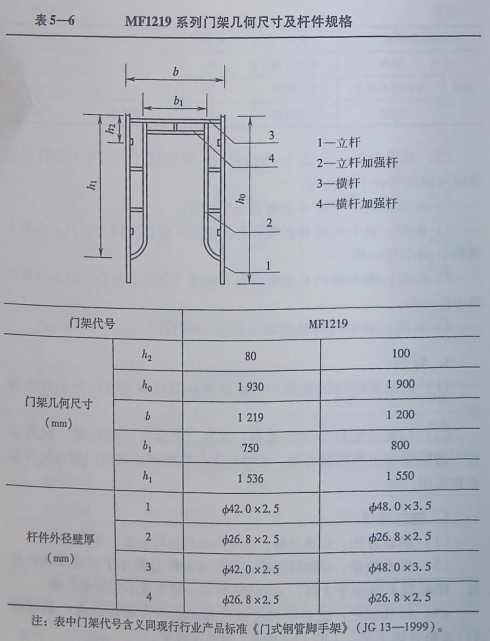

门架是门式钢管脚手架的主要构件，其受力杆件为焊接钢管，由立杆、横杆、加强杆等相互焊接组成。门架分为典型门架、调节门架、连接门架、扶梯门架四种类型，图5-2所示是典型门架。

2.脚手板

门式钢管脚手架使用挂扣式脚手板，是挂扣在门架横杆上的专用脚手板，如图5-3所示。

3.交叉支撑

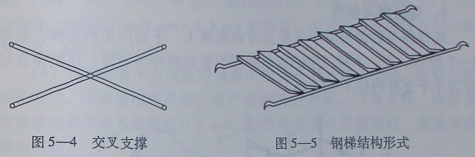

交叉支撑是连接两榀门架的交叉拉杆。两根交叉杆件可绕中间的连接螺栓转动，杆的两端有销孔，如图5-4所示。

4.斜梯

作业人员上下脚手架的斜梯应釆用挂扣式钢梯，如图5-5所示。

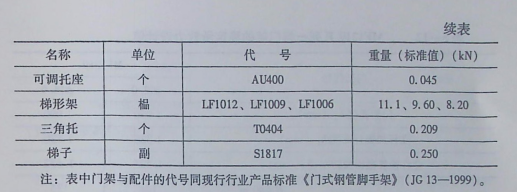

5.底座与托撑

底步门架的立杆下端应设置底座，底座分为可调式、固定式和脚轮三种；模板支架顶步门架立杆上端应设置托撑，托撑分为可调式和固定式两种。

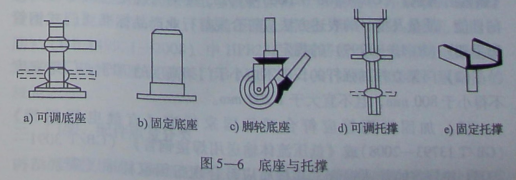

（1）可调底座，如图5-6a所示，由螺杆、调节扳手和底板等组成，底板的钢板厚度不得小于6 mm。用于模板支架时，可适应不同支模高度的需要，脱模时可以很方便地将架子降下来；用于脚手架时，能适应不平地面，可将门架顶部调整到同一水平面。

（2）固定底座，如图5-6b所示，只起支撑作用，无调高功能，使用时应当保持地面平整。

（3）脚轮底座，如图5—6c所示，多用于操作平台，以满足移动需要。

（4）可调托撑，如图5-6d所示，钢板厚度不得小于5 mm，置于门架竖上端，多带有丝杆以调节高度。

（5）固定托撑，如图5-6e所示，置于门架竖杆上端，无调节高度功能。

6. 连接棒与锁臂

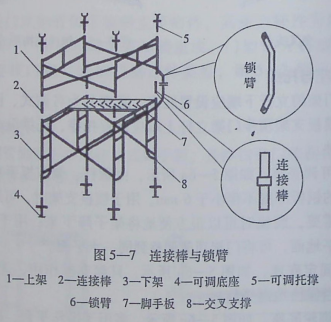

连接棒与锁臂是用于在垂直方向连接上、下榀门架的部件，如图5-7所示。上、下榀门架的组织必须设置连接棒与锁臂，连接棒直接应当小于内径1~2mm。

二、构配件的相关要求

（1）门架与配件的钢管应采用符合现行国家标准《直缝电焊钢管》(GB/T 13793-2008)或《低压流体输送用焊接钢管》(GB/T 3091-2008)中规定的普通钢管，其材质应符合现行国家标准《碳素结构钢》(GB/T 700-2006)中Q235级钢的规定。门架与配件的性能、质量及型号的表述方法应符合现行业产品标准《门式钢管脚手架》(GB/T 13-1999)的规定。

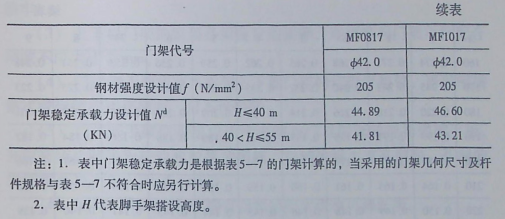

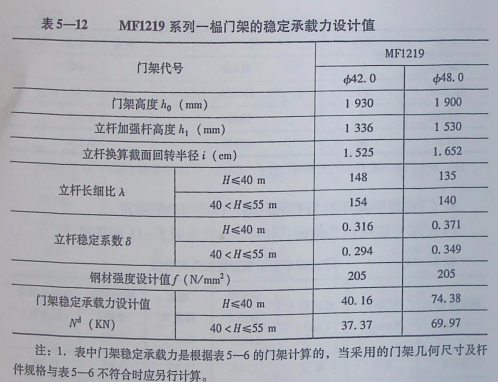

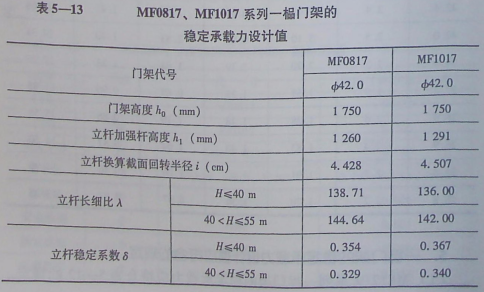

(2)门架立杆加强杆的长度不应小于门架高度的70%;门架宽度不得小于800mm，且不宜大于1200mm。

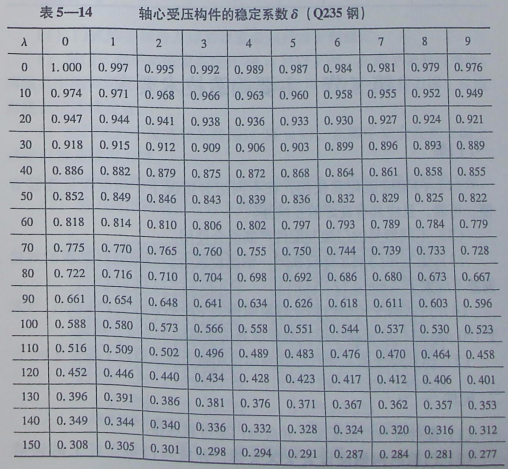

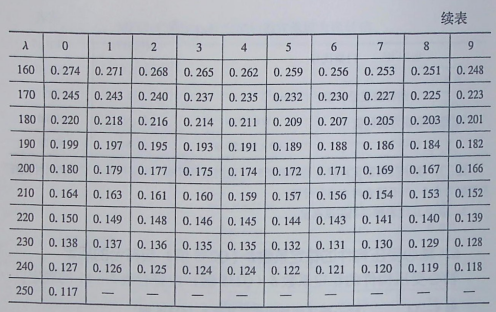

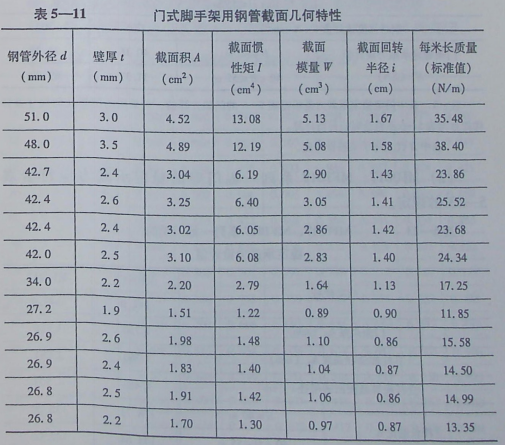

(3)加固杆钢管应符合现行国家标准《直缝电焊钢管》(GB/T 13793-2008)或《低压流体输送用焊接钢管》(GB/T 3091-2008)中规定的普通钢管，其材质应符合现行国家标准《碳素结构钢》(GB/T 700-2006)中Q235级钢的规定。宜采用Ф42mm×2.5 mm的钢管，也可釆用Ф48mmx3.5mm的钢管；相应的扣件规格也应分别为Ф42、Ф48 或Ф42/Ф48。

(4)门架钢管平直度允许偏差不应大于管长的1/500,钢管不得接长使用，不应使用带有硬伤或严重锈蚀的钢管。门架立杆、横杆钢管壁厚的负偏差不应超过0.2mm。钢管壁厚存在负偏差时，宜选用热镀锌钢管。

(5)交叉支撑、锁臂、连接棒等配件与门架相连时，应有防止退出的止退机构，当连接棒与锁臂一起应用时，连接棒可不受此限。脚手板、钢梯与门架相连的挂扣，应有防止脱落的扣紧机构。

(6)底座、托座及其可调螺母应采用可锻铸铁或铸钢制作，其材质应符合现行国家标准《可锻铸铁件》（GB/T9440—2010)中KTH-330 - 08或《一般工程用铸造碳钢件》（GB/T11352—2009)中ZG 230 -450 的规定。

(7)扣件应釆用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》（GB 15831—2006)的要求。连接外径为Ф42/Ф48钢管的扣件应有明显标记。

(8)连墙件宜采用钢管或型钢制作，其材质应符合现行国家标准《碳素结构钢》（GB/T700—2006)中Q235钢或《低合金高强度结构钢》（GB/T 1591—2008)中Q345钢的规定。

(9)挑脚手架的悬挑梁或悬挑桁架宜采用型钢制作，其材质应符合现行国家标准《碳素结构钢》（GB/T700—2006)中Q235B钢或《低合金高强度结构钢》（GB/T1591-2008)中Q345钢的规定。用于固^型钢悬挑梁或悬挑桁架的U形钢筋拉环或锚固螺栓材质应符合现行国家标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》（GB 1499.1-2008)中HPB235级钢筋或《钢筋混凝土用钢第2部分：热轧带肋钢筋》（GB 1499.2—2007)中HRB335级钢筋的规定。

三、门架、配件质量分类

周转使用的门架与配件应按以下规定进行质量类判定与处置。

1•门架与配件质量类别及处理规定

周转使用的门架与配件可分为A、B、C、D四类，并应符口下列规定:

(2)A类：有轻微变形、损伤、锈蚀。经清除黏附砂浆泥土等污物，除锈、重新油漆等保养工作后可继续使用。

(2)B类：有一定程度变形或损伤（如弯曲、下凹），锈蚀轻微。应经矫正、平整、更换部件、修复、补焊、除锈、油漆等修理保养后继续使用。

(3)C类：锈蚀较严重。应抽样进行荷载试验后确定能否使用，试验应按现行行业产品标准《门式钢管脚手架》（JG13—1999)中的有关规定进行。经试验确定可使用者，应按B类要求经修理保养后使用；不能使用者，则按D类处理。

(4)D类：有严重变形、损伤或锈蚀。不得修复，应报废处理。

2•质量类别判定

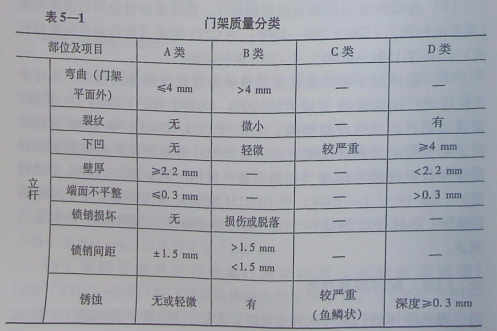

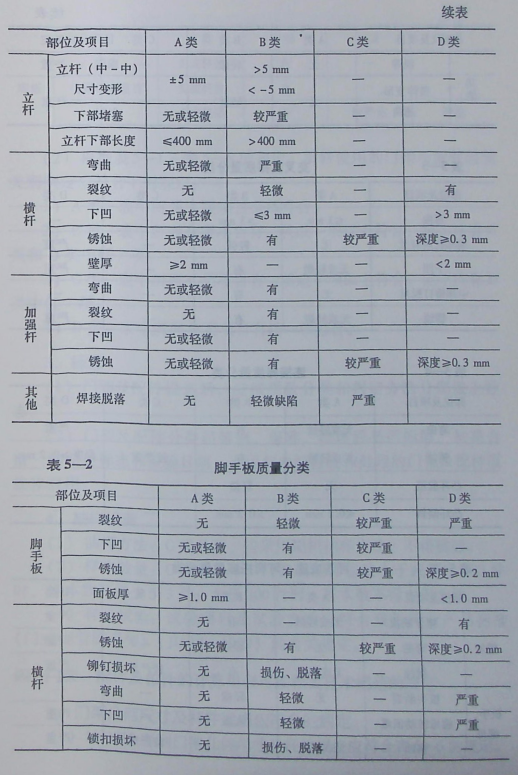

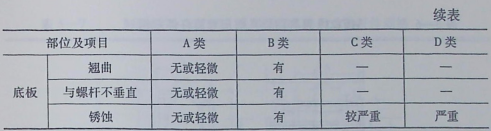

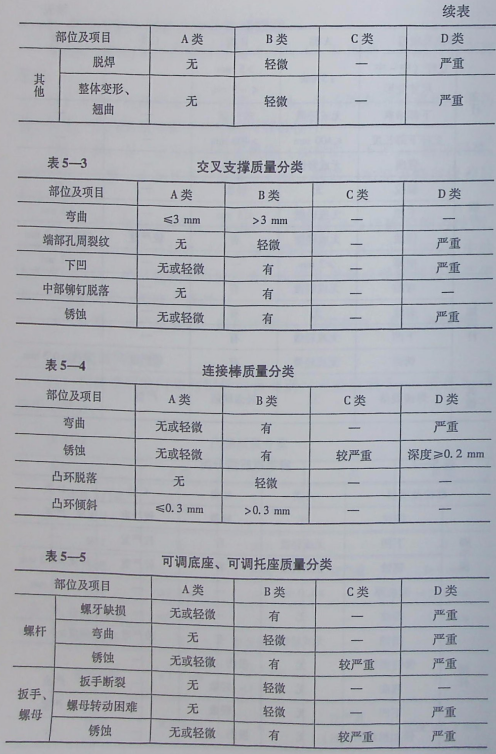

(1) 周转使用的门架与配件质量类别判定应按表5-1至表5-5的规定划分。
