扣件式钢管脚手架主要构配件

目前扣件式钢管脚手架是我国建筑工程中应用最广泛的，属于多立杆式外脚手架的一种，其特点是构配件数量少，装拆方便，利于施工操作，搭设灵活，搭设高度大，坚固耐用，可多次周转。

主要构配件

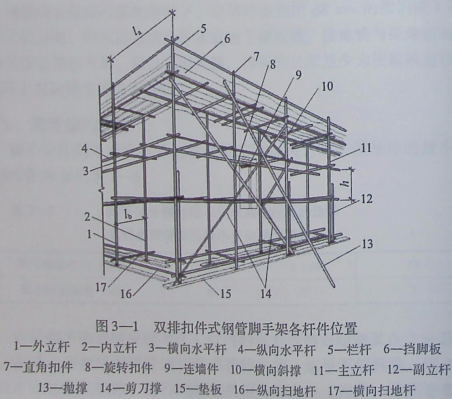

双排扣件式钢管脚手架各杆件位置如图3-1所示。

一、 钢管

脚手架钢管应采用国家标准《直缝电焊钢管》（GB/T13793一2008)或《低压流体输送用焊接钢管》（GB/T 3091一2008)中规定的Q235普通钢管，钢管的钢材质量应符合国家标准《碳素结构钢》(GB/T 700—2006)中Q235钢的规定。

脚手架宜采用Ф48.3mmx3.6 mm钢管，每根钢管的最大质量应不大于25.8 kg。

二、扣件

扣件是钢管杆件之间采用螺栓紧固的扣接连接件，其形式主要分为直角扣件、旋转扣件、对接扣件三种。

直角扣件用于垂直交叉钢管的连接，如立杆与横杆的连接等。

旋转扣件用于连接两根成任意角度相交钢管的连接，如立杆与切刀撑的连接等。

对接扣件用于钢管对接接长，如立杆、大横杆接长等。

扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合国家标准《钢管脚手架扣件》（GB15831—2006)的规定，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。

扣件在螺栓拧紧力矩达到65 N•m时不得发生破坏。

三、脚手板

脚手板是用于构造作业架面的板材。脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg。

1.木脚手板

木脚手板应采用杉木或松木制作，木脚手板材质应符合国家标准《木结构设计规范》（GB50005—2003)中Ⅱa级材质的规定。脚手板厚度应不小于50 mm。为防止腐朽及使用和搬运过程中端头开裂，应使用冷底子油等对脚手板进行防腐处理，在距两板端80mm，应用直径为4 mm的镀锌钢丝各绑扎两道，并用爬钉钉牢。

凡有扭纹、破裂及大横透节的木板不得加工为脚手板。

木脚手板的宽度、厚度允许偏差应符合国家标准《木结构工程施工质量验收规范》（GB50206—2012)的规定；不得使用扭曲变形、劈裂、腐朽的脚手板。

2.竹脚手板

竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板；竹串片脚手板应符合建工行业建设标准《建筑施工木脚手架安全技术规范》(JGJ164—2008)的相关规定。

凡腐朽、发霉的竹片不得用于脚手板的加工。

3.钢脚手板

钢脚手板一般采用2 mm厚的钢板冲压而成，冲压钢脚手板的材质应符合国家标准《碳素结构钢》（GB/T700—2006)中Q235钢的规定。

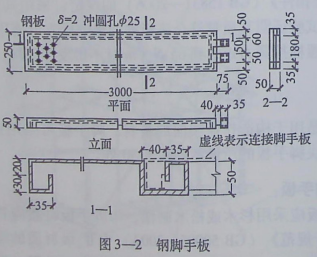

钢脚手板如图3-2所示，通常其板面冲成很多圆孔，板的一端附有接头板，接头板上有套环和环孔，当两块板对头接长时，套环套入环孔中。脚手板的长度通常为1.5〜3.6 m，宽度为230〜250 mm。

4.钢木脚手板

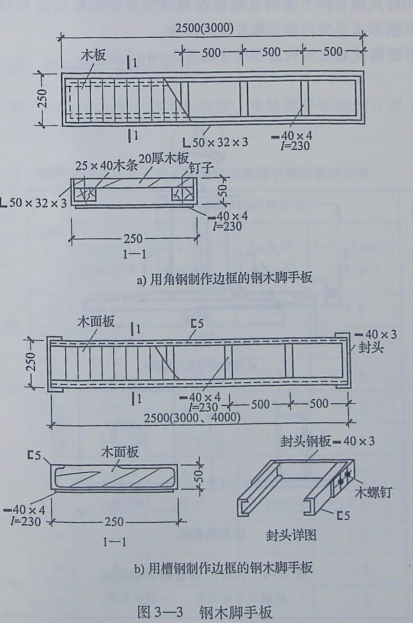

钢木脚手板是用角钢或槽钢制作边框，用扁钢或钢筋制作纵挡及横挡，中间密拼木板条的一种组合脚手板，如图3-3a所示，为用角钢制作边框的钢木脚手板，如图3-3b所示为用槽钢制作边框的钢木脚手板。

脚手板种类较多，但必须按照适用、安全的要求进行选择。实际使用时，竹串片脚手板因不好掌握推车方向，易发生翻车事故，不宜用于有水平运输耑求的脚手架；薄钢板脚手板因易滑和生锈，不宜用于冬季或多雨潮湿地区。

四、底座

扣件式钢管脚手架的底座按材料分为可锻铸铁制造和焊接两种；按照承插形式分为内插式和外套式两种。

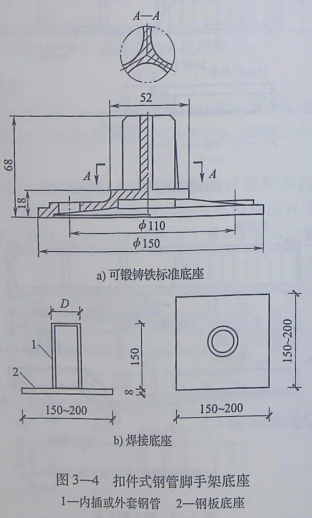

可锻铸铁底座的构造和尺寸如图3-4a所示。

焊接底座一般用厚度不小于8 mm、边长为150〜200 mm的钢板，上焊高度不小于150 mm的钢管，如图3-4b所示。

底座的承载力应不小于40 kN。内插式的外径D比立杆内径小2 mm，外套式的内径D比立杆外径大2 mm，且壁厚不小于3.5 mm。
