​模板支撑架主要构造

模板支撑架主要用于建筑物的现浇混凝土模板支撑或其他临时支撑，承受模板、钢筋、新浇筑的混凝土和施工作业时的人员、工具等的重量，其作用是保障模板面板的形状和位置不改变。

模板支撑架一般采用脚手架的杆（构）配件搭设。

主要构造

一、扣件式钢管满堂支撑架构造

建筑物的大厅、餐厅、多功能厅等的顶板施工，通常需要搭设满堂模板支撑架。

扣件式满堂支撑架的构造技术应遵守以下要求。

（1）满堂支撑架步距与立杆间距不宜超过技术规范中规定的上限值，立杆伸出顶层水平杆中心线至支撑点的长度α不应超过0.5m。满堂支撑架搭设高度不宜超过30m。

（2）满堂支撑架立杆、水平杆的构造要求应符合规范的规定。

（3）满堂支撑架应根据架体的类型设置剪刀撑，并应符合下列规定。

1）普通型

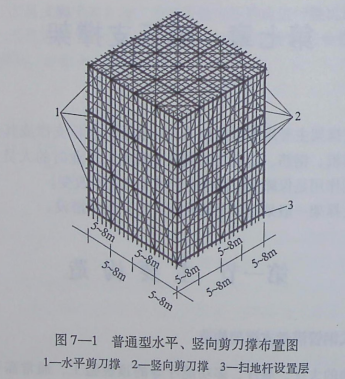

①在架体外侧周边及内部纵、横向每5〜8m，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5~8m（见图7-1）。

②在竖向煎刀撑顶部交点平面应设置连续水平剪刀撑当支撑高度超过8m，或施工总荷载大于15kN/m，或集中线荷载大于20kN/m的支撑架，扫地杆设置层应设置水平剪刀撑。水平剪刀撑距架体底平面的距离或相邻水平剪刀撑间距不宜超过8m(见图7—1)。

2）加强型

①当立杆纵、横间距为0.9mx0.9m〜1.2mxl.2m时，在架体外侧周边及内部纵、横向每4跨（且不大于5m),应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为4跨。

②当立杆纵、横间距为0.6mx0.6m〜0.9mX0.9m(含0.6mx0.6m，0.9mx0.9m)时，在架体外侧周边及内部纵、横向每5跨（且不小于3m),应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5跨。

③当立杆纵、横间距为0.4mx0.4m〜0.6mx0.6in(含0.4mx0.4m)时，在架体外侧周边及内部纵、横向每3~3.2应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为3~3.2m。

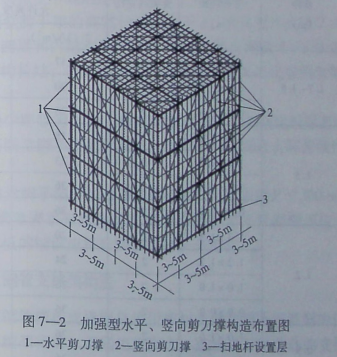

④在竖向剪刀撑顶部交点平面应设置水平剪刀撑，扫地杆设置层的水平剪刀撑的设置应符合普通型设置要求的规定，水平剪刀撑距架体地平面的距离或相邻水平剪刀撑监局不宜超过6m，剪刀撑宽度应为3~5m（见图7-2）。

（4）竖向剪刀撑斜杆与地面的倾角应为45°~60°，水平剪刀撑与支架纵（或横）向夹角应为45°~60°，剪刀撑斜杆的接长应符合相关对接、搭接的规定。

（5）满堂支撑架的可调底座、可调托撑的螺杆伸出长度不宜超过300mm,插入立杆内的长度不得小于150mm。

（6）当满堂支撑架高宽比不满足规范的规定（高宽比大于2或2.5)时，满堂支撑架应在支架四周和中部与结构柱进行刚性连接，连墙件水平间距应为6〜9m,竖向间距应为2〜3m。在无结构柱部位应采取预埋钢管等措施与建筑结构进行刚性连接，在有空间的部位，满堂支撑架宜超出顶部加载区投影范围向外延伸布置2〜3跨。支撑架高宽比不应大于3。

二、扣件式钢管满堂脚手架

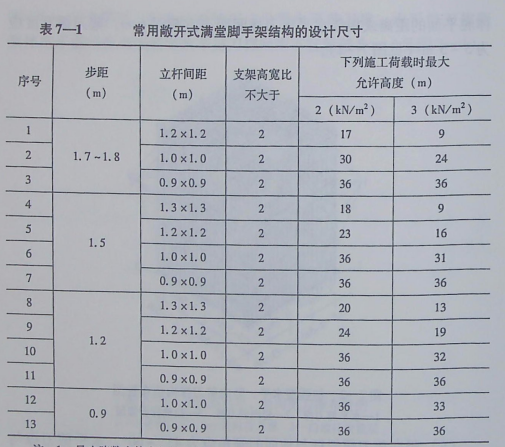

（1）常用敞开式满堂脚手架结构的设计尺寸，可按表7-1采用。

注：1.最少跨数应符合规范的规定。

2.脚手板自重标准值取0.35kN/m²。

3.场面粗糙度为B类，基本风压ω₀=0.35kN/m²。

4.立杆间距不小于1.2m×1.2m,施工荷载标准值不小于3kN/m²。立杆上应增设防滑扣件，防滑扣件应安装牢固，且顶紧立杆与水平杆连接的扣件。

（2）满堂脚手架搭设高度不宜超过36m;满堂脚手架施工层不超过1层。

（3）满堂脚架立杆的构造应符合相关立杆构造要求的规定；立杆接长接头必须采用对接扣件连接。水平杆的连接应符合有关规定，水平杆的长度不宜小于3跨。

（4）满堂脚手架应在架体外侧四周及内部纵、横向每6~8m由底至顶设置连续竖向剪刀撑。当架体搭设高度在8m以下时，应在架顶部设置连续水平剪刀撑；当架体搭设高度在8m及以上时，应在架体底部及竖向间隔不超过8m分别设置连续水平剪刀撑。水平剪刀撑宜在竖向剪刀撑斜相交平面设置。剪刀撑的宽度应为6〜8m。

（5）剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。

（6）满堂脚手架的高宽比不宜大于3,当高宽比大于2时，应在架体的外侧四周和内部水平间隔6〜9m、竖向间隔4〜6m设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。

（7）最少跨数为2、3跨的满堂脚手架，宜按规定设置连墙件。

（8）当满堂脚手架局部承受集中荷载时，应按实际荷载计算并应局部加固。

（9）满堂脚手架应设爬梯，爬梯踏步间距不得大于300mm。

（10）满堂脚手架操作层支撑脚手板的水平杆间距不应大于1/2跨距；脚手板的铺设应符合脚手板的铺设规定。

三、碗扣式钢管支撑架构造

碗扣式钢管模板支撑架是采用碗扣式钢管脚手架系列构件搭设的可组成不同组架密度、不同组架高度，能承受不同荷载的支撑架。目前这种支撑架广泛应用于现浇钢筋混凝土墙、柱、梁、楼板、桥梁、地道桥、箱涵和地下人行通道等工程。

在高层建筑现浇混凝土结构施工中，如果把碗扣式钢管支撑架与快速拆模系统配合使用，则可使模板和支撑架的周转速度比其他支撑架快，材料占用量能减少1/2,经济效益十分显著。

碗扣式钢管支撑架的构造技术要求如下：

（1）模板支撑架应根据所承受的荷载选择立杆的间距和步距，底层纵、横向水平杆作为扫地杆，距地面高度应小于或等于350mm,立杆底部应配置可调底座或固定底座；立杆上端包括可调媒杆伸出顶层水平杆的长度不得大于0.7m。

（2）模板支撑架斜杆设置应符合下列要求：

1）当立杆间距大于1.5m时，应在拐角处设置通高专用斜杆，中间每排每列应设置通高八字形斜杆或剪刀撑；

2）当立杆间距小于或等于1.5m时，模板支撑架四周从底到顶设置连续竖向剪刀撑；中间纵、横向由底到顶设置连续竖向剪刀撑，其间距应小于或等于4.5m。

3）剪刀撑的斜杆与地面夹角为45°〜60°，斜杆应每步都与立杆扣接。

（3）当模板支撑架高度大于4.8m时，顶端和底部必须设置水平剪刀撑，中间水平剪刀撑设置间距应小于或等于4.8m。

（4）当模板支撑架周围有主体结构时，应设置连墙件。

（5）模板支撑架高宽比应小于或等于2；当高宽比大于2时可采取扩大下部架体尺寸或采取其他构造措施。

（6）模板下方应放置次楞（梁）与主楞（梁），次愣（梁）与主楞（梁）应按受弯杆件设计计算。支架立杆上端应采取U形托撑，支撑应在主楞（梁）底部。

四、门式钢管支撑架构造

门式钢管支撑架除了可以采用门式钢管脚手架的门架、交叉支撑等配件来搭设之外，也可采用专门搭设支撑架的CZM门架等专用配件。

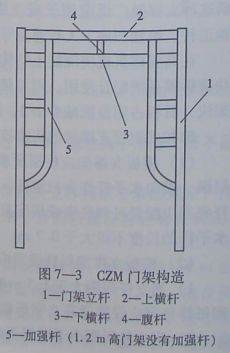

CZM门架是一种适用于搭设模板支撑架的门架，其特点是横梁刚度大、稳定性好，能承受较大的荷载，而且荷载的作用点也不必限制在主杆的顶点处，即横梁上任意位置均可作为荷载支撑点。CZM门架的构造如图7—3所示。

门式钢管支撑架构造技术要求如下：

（1）门架的跨距与间距应根据支架的高度、荷载由计算和构造要求确定，门架的跨距不宜超过1.5m,门架的净间距不宜超过1.2m。

（2）模板支架的高宽比不应大于4,搭设高度不宜超过24m。

（3）模板支架宜按规范的规定设置托座和托梁，宜采用调节架、可调托座调整高度，可调托座的调节螺杆的高度不宜超过300mm。底座和托座与门架立杆轴线的偏差不应大于2mm。

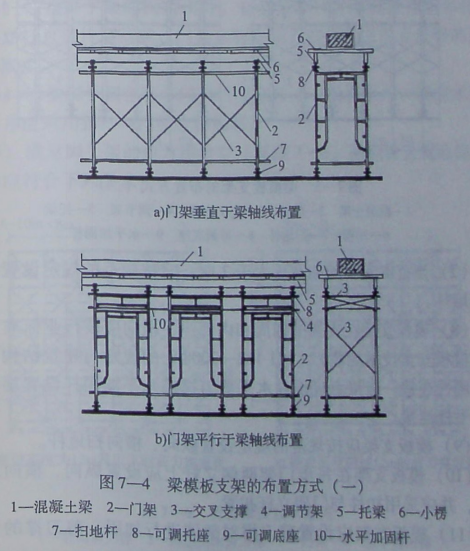

（4）用于支承梁范本的门架，可采用平行或垂直于梁轴线的布置方式（见图7-4)。

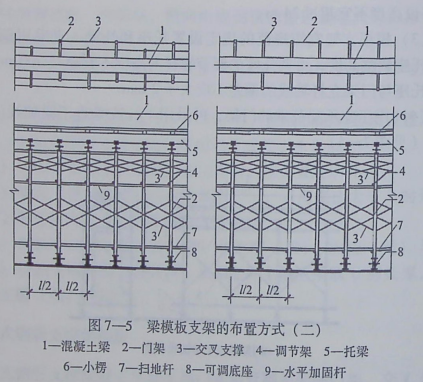

（5）当梁的模板支架高度较高或荷载较大时，门架可采用复式(重叠）的布置方式（见图7—5)。

（6）梁板类结构的模板支架，应分别设计。板支架跨距（或间距）宜是梁支架跨距（或间距）的倍数，梁下横向水平加固杆应伸入板支架内不少于2根门架立杆，并应与板下门架立杆扣紧。

（7）当范本支架的高宽比大于2时，宜按规范的规定设置缆风绳或连墙件。

（8）模板支架在支架的四周和内部纵、横向应按行业标准《建筑施工模板安全技术规范》（JGJ162—2008)的规定与建筑结构柱、墙进行刚性连接，连接点应设在水平剪刀撑或水平加固杆设置层，并应与水平杆连接。

（9）模板支架应按规范的规定设置纵向、横向扫地杆。

(10)模板支架在每步门架两侧立杆上应设置纵向、横向水平加固杆，并应采用扣件与门架立杆扣紧。

（11）模板支架应设置剪刀撑对架体进行加固，剪刀撑的设置除应符合规范的规定外，还应符合下列要求：

1）在支架的外侧周边及内部纵横向每隔6〜8m,应由底至顶设置连续竖向剪刀撑。

2）搭设高度为8m及以下时，在顶层应设置连续的水平剪刀撑；搭设高度超过8m时，在顶层和竖向每隔4步及以下部位应设置连续的水平剪刀撑。

3）水平剪刀撑宜在竖向剪刀撑斜杆交叉层设置。

五、门式钢管满堂脚手架

（1）满堂脚手架的门架跨距和间距应根据实际荷载计算确定，门架净间距不宜超过1.2m。

（2）满堂脚手架的高宽比不应大于4,搭设高度不宜超过30m。

（3）满堂脚手架的构造设计，在门架立杆上宜设置托座和托梁，使门架立杆直接传递荷载。门架立杆上设置的托梁应具有足够的抗弯强度和刚度。

（4）满堂脚手架在每步门架两侧立杆上应设置纵向、横向水平加固杆，并应采用扣件与门架立杆扣紧。

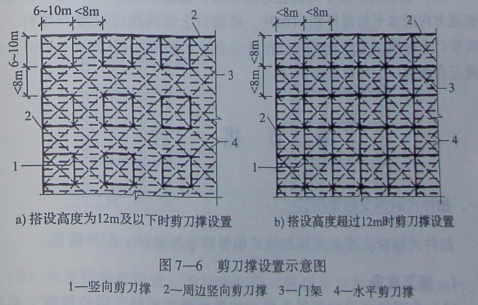

（5）满堂脚手架的剪刀撑设置（见图7-6)除应符合规范的规定外，还应符合下列要求：

1）搭设高度为12m及以下时，在脚手架的周边应设置连续竖向剪刀撑；在脚手架的内部纵向、横向间隔不超过8m应设置一道竖向剪刀撑；在顶层应设置连续的水平剪刀撑。

2）搭设高度超过12m时，在脚手架的周边和内部纵向、横向间隔不超过8m应设置连续竖向剪刀撑；在顶层和竖向每隔4步应设置连续的水平剪刀撑。

3)竖向剪刀撑应由底至顶连续设置。

（6）在满堂脚手架的底层门架立杆上应分别设置纵向、横向扫地杆，并应采用扣件与门架立杆扣紧。

（7）满堂脚手架顶部作业区应满铺脚手板，并应采用可靠的连接方式与门架横杆固定。操作平台上的孔洞应按行业标准《筑施工高处作业安全技术规范》（JGJ80—1991)的规定进行防护。操作平台周边应设置栏杆和挡脚板。

（8）对高宽比大于2的满堂脚手架，宜设置缆风绳或连墙件等有效措施防止架体倾覆，缆风绳或连墙件设置宜符合下列规定：

1）在架体端部及外侧周边水平间距不宜超过10m设置；宜与竖向剪刀撑位置对应设置。

2）竖向间距不宜超过4步设置。

（9）满堂脚手架中间设置通道口时，通道口底层门架可不设垂直通道方向的水平加固杆和扫地杆，通道口上部两侧应设置斜撑杆，并应按行业标准《建筑施工高处作业安全技术规范》（JGJ80—1991)的规定在通道口上部设置防护层。
