扣件式钢管脚手架的搭设和拆除

搭设和拆除

一、脚手架的搭设

1.搭设前的准备

（1）脚手架应当由建筑架子工搭设，建筑架子工属于特种作业人员，必须持住房和城乡建设部颁发的《建筑施工特种作业操作资格证书》方可上岗。

（2）脚手架搭设前，应按专项施工方案向施工人员进行交底。

（3）应按规定和脚手架专项施工方案的要求对钢管、扣件、脚手板、可调托撑等进行检查验收，不得使用不合格产品。

（4）经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。

（5）应清除搭设场地的杂物，平整搭设场地，并使排水畅通。

（6）脚手架地基与基础的施工必须根据脚手架所受荷载、搭设高度、搭设场地土质情况与国家标准《建筑地基基础工程施工质量验收规范》（GB50202—2012)的有关规定进行。

（7）压实填土地基应符合国家标准《建筑地基基础设计规范》(GB50007—2011)的相关规定；灰土地基应符合国家标准《建筑地基基础工程施工质量验收规范》（GB50202—2012）的相关规定。

（8）立杆蛰板或底座底面标高宜高于自然地坪50〜100mm。

（9）脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则应当采取加固措施。

（10）准备好设备与工具，搭设扣件式钢管脚手架常用的主要设备与工具包括以下几种：

1）起重设备：施工升降机、塔机、物料提升机等

2）搭设工具:活扳手、呆扳手、梅花扳手、力矩扳手等

3）检测工具：钢直尺、游标卡尺、水平尺、角尺、卷尺

（11）脚手架基础经验收合格后，应按施工组织设计或专项施工方案的要求放线定位。

2.脚手架搭设程序

脚手架按形成基本构架单元的要求，逐排、逐跨、逐步地进行搭设。脚手架一次搭设的高度不应超过相邻连墙件以上两步。

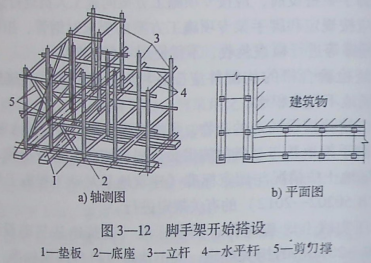

封闭形脚手架可在其中一个转角的两侧各搭设一个1~2根杆长和1根杆高的架体，并按规定设置剪刀撑或横向斜撑，形成一个稳定的架体，如图3-12所示。然后向两边延伸搭设好后，再分步向上搭设。

（1）清理、检查地基，定位放线，铺垫板，设置底座或标定立杆位置。

（2）一字形脚手架应从一端开始并向另一端延伸搭设；周边脚手架应从一个角部开始并向两边延伸交圈搭设。

（3）放置纵向扫地杆（贴近地面的纵向水平杆）。

（4）按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定。

（5）装设第一步的纵向和横向水平杆，待校正立杆垂直后予以固定。

（6）按此要求继续向上搭设。

（7）搭设第二步后加设临时抛撑，每隔6个立杆设一道抛撑，待连墙件固定后拆除。

（8）架高7步以上时随施工进度逐步加设剪刀撑。剪刀撑、斜撑等整体拉结杆件和连墙件应随搭升的架子同时设置。

（9）每搭设完一步脚手架后，应当校正步距、纵距、横距和立杆垂直度。

（10）在操作层上铺脚手板，安装防护栏杆和挡脚板，挂设安全网。

3.局部卸载

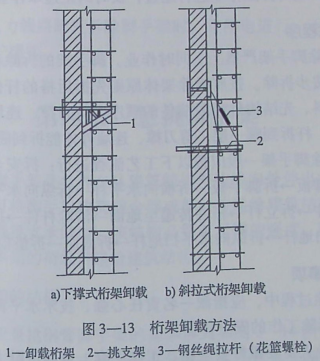

当需要搭设超过允许高度的脚手架时，应采取卸载措施。卸载措施是指在规定高度上分段装设挑支架或撑拉构造，将该段脚手架的荷载全部或部分地卸给工程结构承受。如图3-13所示为桁架卸载方法。

卸载装置的设置和构造一般应满足以下要求：

安全管理人员应对拆除作业进行巡查，及时纠正违章作业。

（1）卸载桁架和撑拉体系的构造及建筑物结构上的附着点、拉结点必须经过严格的设计计算，使其具有足够的承载力。

（2）撑拉体系的撑拉节点必须满足传力要求。

（3）必须经过荷载试验比确保其安全、可靠后方可确定使用。

二、脚手架的拆除

1.拆除准备工作

（1）应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求，如果存在问题必须加固。

（2）应清除脚手架上的杂物及地面障碍物，如脚手板上的混凝土、砂浆块、U形卡、活动杆子及材料。

（3）应根据检查结果补充完善拆除方案，经批准后方可实施。

（4）拆除前，工程项目负责人要向拆架施工人员进行书面安全交底工作。交底要有记录，交底内容要有针对性，拆架子的注意事项必须讲清楚。

（5）拆架前应先在施工现场拉好警戒围栏，现场技术管理人员和安全管理人员应对拆除作业进行巡查，及时纠正违章作业。

2.拆除程序

（1）拆除脚手架严禁上下同时作业。脚手架的拆除程序应由上而下，按层、按步拆除。按照拆除架体原则先拆后搭的杆件、先架面材料后构架材料、先结构件后附墙件的顺序。剪刀撑、连墙件不能一次性全部拆除，杆拆到哪一层，剪刀撑、连墙件才能拆到哪一层。

（2）拆除脚手架一般应按以下工艺流程进行：拆安全网→拆防护栏杆→拆挡脚板→拆脚手板→拆横向水平杆→拆纵向水平杆→拆剪刀撑→拆连墙件→拆立杆→杆件传递至地面→清除杆件→按规定堆码→拆横向水平扫地杆→拆纵向水平扫地杆→拆底座→拆垫板。

3.注意事项

（1）拆除过程中，应指派一名责任心强、技术水平高的人员担任指挥，负责拆除工作的安全作业。

（2）作业人员要戴好安全帽、工作手套，穿防滑鞋上架作业，衣服要轻便，高处作业必须系安全带。

（3）拆杆和放杆必须由2〜3人协同操作，拆纵向水平杆时，应由站在中间的人将杆向下传递，下方人员接到杆且拿稳、拿牢后，上方人员才准松手，严禁往下乱扔脚手架料具。

（4）拆架过程中遇有管线阻碍时，不得任意割移，同时要注意避免踩在滑动的杆件上操作。

（5）扣件必须从钢管上拆除，不准将扣件留在被拆下的钢管上。

（6）拆架人员应配备工具套，工具用后必须放在工具套内，手拿钢管时不准同时拿扳手等工具。

（7）拆架时不准坐在架子上或不安全的地方休息，严禁在拆架时嬉戏打闹。

（8）拆除过程中如需更换人员，必须重新进行安全技术交底。

（9）拆下来的杆件和扣件要随拆、随清、随运，并要分类、分堆、分规格码放整齐，要有防水措施，以防雨后生锈。

（10）严禁架子工在夜间进行脚手架拆除作业。

（11）施工中存在问题的地方应及时与技术部门联系，以便及时纠正。

（12）在电力线路附近拆除脚手架时，应停电进行；不能停电时，应采取有效防护措施。
