仪用互感器第二章

3.10kV系统常用电压互感器介绍

1）JDJ - 10型电压互感器

该类型为单相双绕组油浸式电压互感器适用于户内。在10kV配电系统中，供给电压，电 能和功率的测量以及继电保护用，目前在10kVK电系统中应用最为广泛。该类型电压互感器的铁芯采用壳式结构，由条形硅钢片叠成,在中间铁芯柱上套装一次绕组及二次绕组，二次绕组绕在靠近铁芯的绝缘纸筒上，一次绕组绕在二次绕组外面的绝缘纸筒上.绝缘纸筒与二次绕组间设有油道。器身利用铁芯夹件固定在箱盖上，箱盖上装有带呼吸孔的注油塞。

JDJ -型电压互感器外形如图3-3所示。

2）JSJW-10型电压互感器

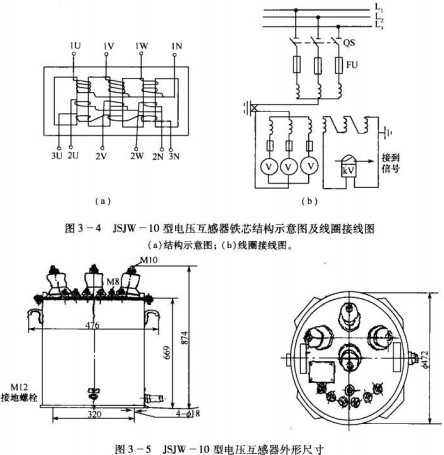

该类型为三相三绕组五铁芯柱油浸式电压互感器，适用于户内，在10kV配电系统中供电压（相电压和绕电压）、电能、功率、继电保护、功率因数以及绝缘使用，该互感器的铁芯采用旁铁轭（边柱）的心式结构（称五铁芯柱），由条形硅钢片叠成。每相有三个绕组（一次绕组,二次绕组和辅助二次绕组），三个绕组构成一体，三相共有三组线圈分別套在铁芯中间 的三个铁芯柱上，辅助二次绕组绕在靠近铁芯里侧的绝缘纸筒上，外面包上绝缘纸板，再在绝缘纸板外面绕二次绕组，一次绕组绕在二次绕组外面;--次绕组和二次绕组之间置有角环，以利于绝缘和油道畅通。JSJW - 10 型电压互感器铁芯结构示意及线圈接线图如图3 -4 所示。

该类型互感器的器身用铁芯夹件固定在箱盖上，箱盖上装有高、低压出线瓷套管.铭牌，吊攀及带有呼吸的注油塞，箱盖下的邮箱呈圆筒形，用钢板焊制，下部装有接地螺栓和放油塞。

JSJW-10型电压互感器外形如图3-5所示

3)JDZJ-10型电压互感器

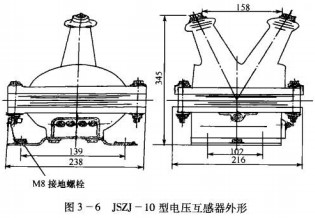

该类型为单相绕组浇注式电压互感器适用于户内。在10kv配电系统中可供测量电压、电能、功率及继电保护等使用，可利用3台这种类型互感器组合来代替jsjw型电压互感器.但不能单相使用。该类型电压瓦感器体积较小，气候适应性强，铁芯采用硅钢片卷制成C形或 叠装成方形.外露在空气中。其一次绕组、二次绕组及辅助二次绕组同心绕制在铁芯中，用环氧树脂浇注成一体，构成全绝缘型结构.绝缘浇注体下部涂有半导体漆并与金属底板及铁芯相连，以改善电场的性能。JDZJ-10型电压互感器外形尺寸如图3-6所示。

 4)JSJB-10型电压瓦感器

该类型为三相绕组油浸式电压互感器,适用于户内。铁芯为三柱内铁芯式.三相绕组分別装在三个柱上，器身由铁芯件安装在箱盖上,箱盖上装有高、低压出线瓷套管以及铭牌、吊攀及带有呼吸孔的注油塞，油箱为圆筒形，下部装有接地螺栓和放油塞。

该类型电压瓦感器，一次侧三相共有6个绕组,其中三个，是主绕组,三个是相角差补偿绕组.互相接成Z形.即以每相线圈与匝数较少的另一相补偿线圈连接。为了能更好地补偿,要求正相序连接，即U相主绕组接v相补偿绕组，V相主绕绀接w相补偿绕组,W相主绕组接u相补偿绕组.如图3-7所示。这样接法减少了互感器的误差，提高了互感器的准确级次。

在10kv配电系统中.JSJB-10型电压互感器可供测量电压（相电压及线电压）.电能和功率以及继电保护用。由于采用了补偿线圈，减少了角误差，更适宜供给电度计量使用。

一、电流互感器的型号及技术数据

1.电流互感器的型号

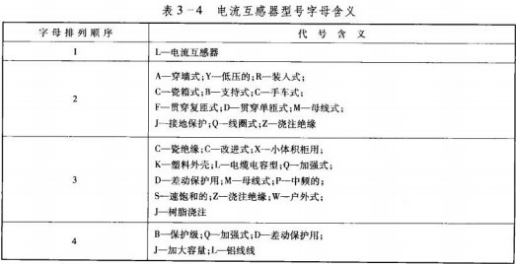

电流互感器的形式多样，按照用途、结构形式、绝缘形式及一次绕组的形式来分类,通常型号用横列拼音字母及数字表达.各部位字母含义见表3-4。

电流互感器型号举例：

LQJ- 10:线圈式树脂浇注电流互感器.额定电压为10kV。

LZX - 10:浇注绝缘小体积柜用电流互感器.额定电压为10kV。

KFZ2-10:复匝贯穿式树脂浇注电流互感器，额定电压为10kV。

2.电流互感器的额定技术数据

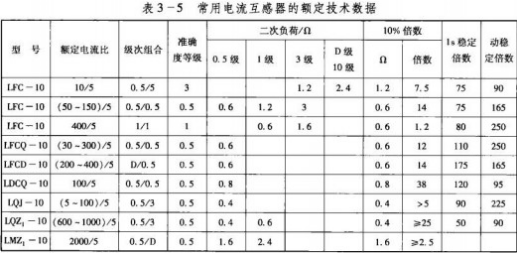

常用电流互感器的额定技术数据见表3 5,

1）变流比

电流互感器的变流比是指一次绕组的额定电流与二次绕组的额定电流之比。由于电流互感器二次绕组的额定电流都规定为5A，所以变流比的大小主要取决于一次绕组的额定电流大小，目前，电流互感器的一次绕组的额定电流等级有5A,10A,15A,20A,30A,40A,50A,100A,150A.200A,(250A) .300A.400A,(500A) .600A,(750A).800A, 1000A.1200A. 1500A• 2000A.3000A,4000A,5000A -6000A,8000A.10000A,15000A.20000A,25000A。

目前，在10kV用户配电设备装置中，电流互感器一次绕组的额定电流选用规格一般为15A~1500Ao
