室内外配电电路的敷设及安装第五节

室内外配电电路的敷设及安装、照明灯具安装

电工作业 • 2018-06-11 • 3000+ 浏览

二、照明灯具安装

1.白炽灯照明电路

1灯具

1灯泡。灯泡由灯丝、玻璃壳和灯头三部分组成。灯头有螺口和插口两种。白炽灯按工作电压分有6V12V、24V、36V、110V和220V等6种,其中36V以下的灯泡为安全灯泡。在安装灯泡时,必须注意灯泡电压和电路电压一致。

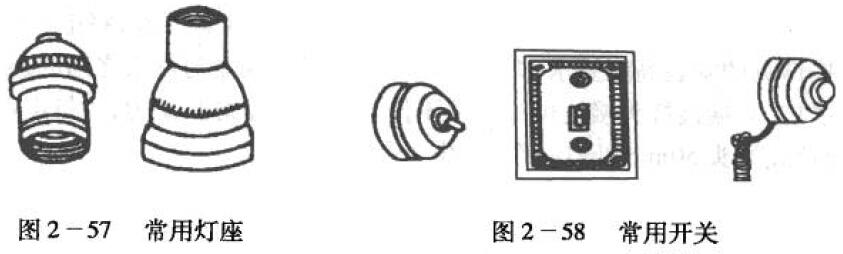

2灯座,如图2-57所示。

3开关,如图2-58所示。




2白炽灯照明电路原理图

1单联开关控制白炽灯。其接线原理图如图2-59所示。

2双联开关控制白炽灯。其接线原理图如图2-60所示。




2.照明电路的安装

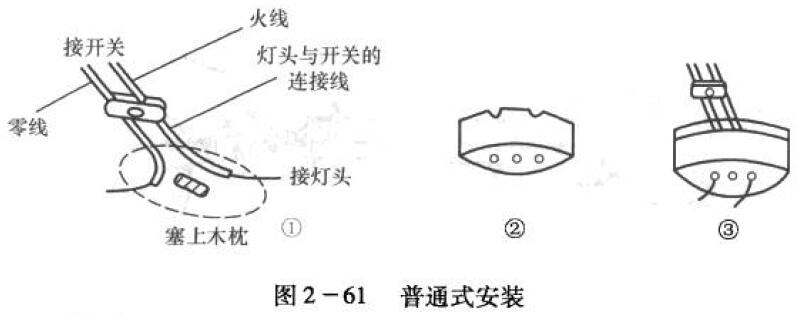

1圆木的安装见图2-61

先在准备安装挂线盒的地方打孔,预埋木榫或膨胀螺栓。在圆木底面用电工刀刻两条槽在圆木中间钻3个小孔。将两根导线嵌入圆木槽内,并将两根电源线端头分别从两个小孔中穿出,用木螺丝通过第三个小孔将圆木固定在木榫上。

在楼板上安装。首先在空心楼板上选好弓板位置,按图示方法制作弓板,并将圆木安装在弓板上,如图2-62所示。

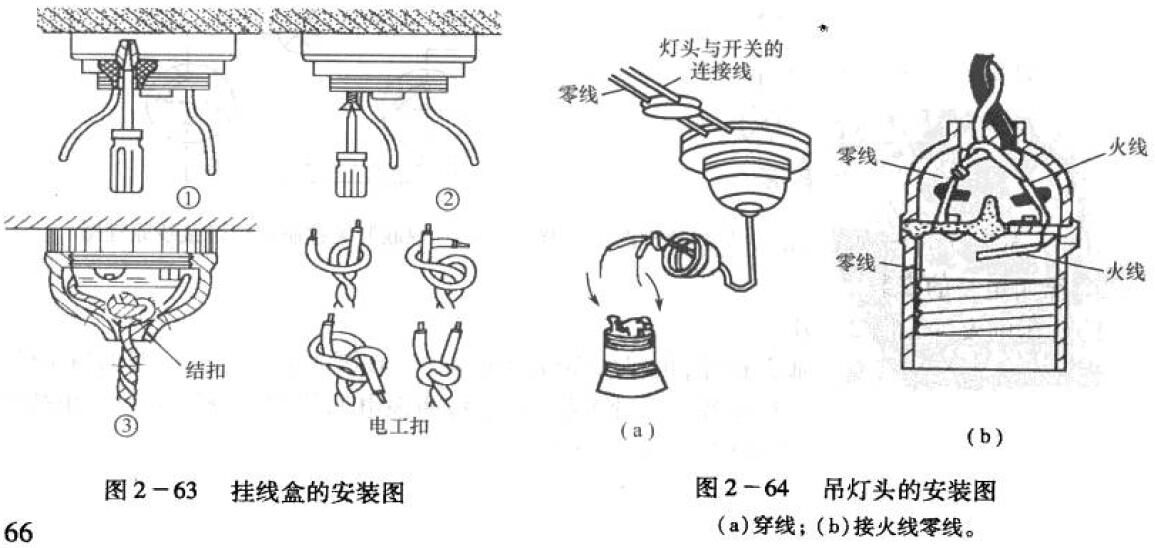

2)挂线盒的安装(见图2-63)

将电源线由吊盒的引线孔穿出,确定好吊线盒在圆木上的位置后,用螺丝将其紧固在圆木上。一般为了方便木螺丝旋人,可先用钢锥钻一个小孔,然后拧紧螺丝将电源线接在吊线盒的接线桩上。按灯具的安装度要求,取一段铜芯软线做挂线盒与灯头之间的连接线,上端接挂线盒内的接线下端接灯头接线桩。为了不使接头处承受灯具重力,吊灯电源线在进挂线盒盖后在离接线端头50mm处打一个结(电工扣)。

3)灯头的安装

(1)吊灯头的安装如图2-64所示。把螺口灯头的胶木盖子卸下,将软吊灯线下端穿过灯头盖孔,在离导线下端约30mm处打一电工扣。把去除绝缘层的两根导线下端芯线分别压接在两个灯头接线端子上,旋上灯头盖。注意一点火线应接在与中心铜片相连的接线桩上,零线应接在螺口相连的接线桩上。




2平灯头的安装如图2-65所示。平灯座在木上的安装与挂线盒在圆木上的安装方法大体相同只是由穿出的电源线直接与平灯座两接线相接而且现在多采用圆木与灯座一体结构的灯座。




4吸顶式灯具的安装

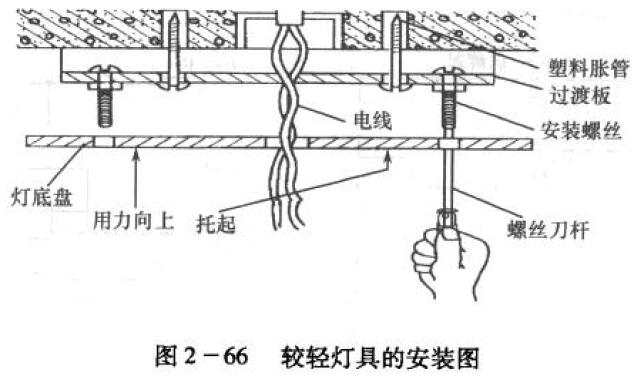

1较轻灯具的安装如图2-66所示。首先用膨胀螺栓或塑料胀管将过渡板固定在顶棚预定位置。在底盘元件安装完毕后,再将电源线由引线孔穿出,然后托着底盘穿过渡板上的安装螺栓上好螺母。安装过程中因不便观察而不易对准位置时可用十字螺丝刀穿过底盘安装孔顶在螺栓端部,使底盘轻轻靠近沿铁丝顺利对准螺栓并安装到位。

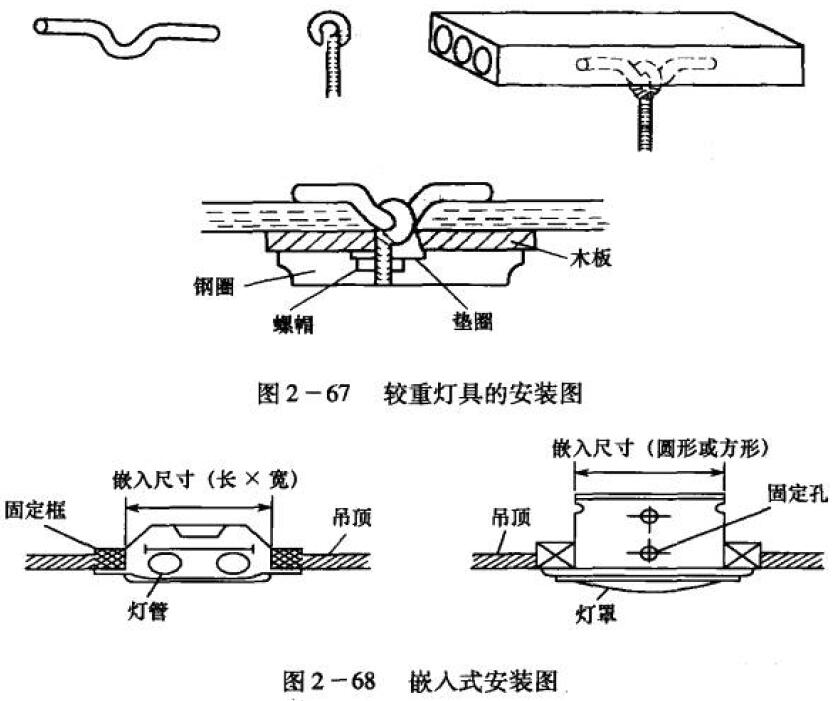

2较重灯具的安装如图2-67所示。用直径为6mm长约8cm的钢筋做成图示的形状,再做一个图示形状的钩子,钩子的下段铰6mm螺纹,将钩子勾住后再送空心楼板内。做一块和吸顶灯座大小相似的木板,在中间打个孔,套在钩子的下段上并用螺母固定。在木板上另打一个孔,以穿电线用,然后用木螺丝将吸顶灯底座板固定在木板上,接着将灯座装在钢圈内木板上,经通电试验合格后,最后将玻璃罩装人钢圈内,用螺栓固定。

3式安装如图2-68所示。制作吊顶时,应根据灯具的嵌入尺寸预留孔洞,安装灯具时将其嵌状在吊顶上。

3.日光灯的安装

1光灯一般接法

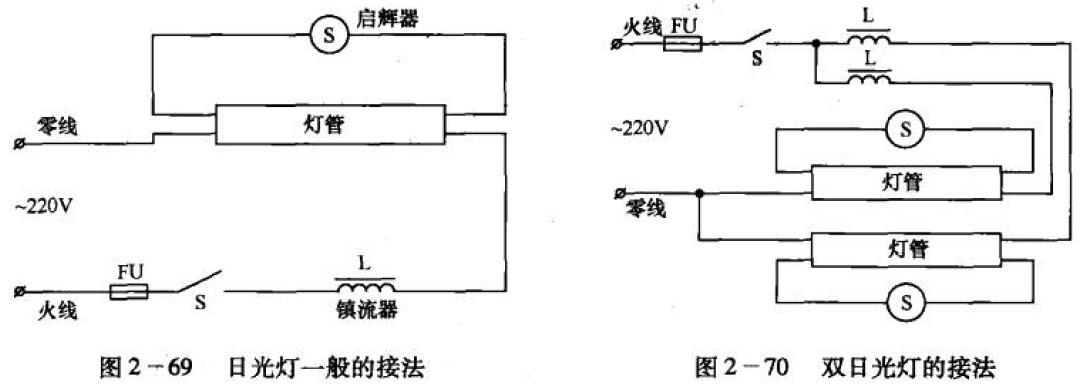

普通日光灯接线如图2-69所示。安装时开关S应控制日光灯火线,并且应接在镇流器—端。零线直接接日光灯另一端,日光灯启辉器并接在灯管两端即可。




安装时,镇流器、启辉器必须与电源电压、灯管功率相配套。

双日光灯电路一般用于厂矿和户外广告要求照明度较高的场所。在接线时应尽可能减少外部接头,如图2-70所示




2)日光灯的安装步骤与方法

(1)组装接线如图2-71所示。启辉器座上的两个接线端分别与两个灯座中的一个接线端连接,余下的接线端,其中一个与电源的中性线相连,另一个与镇流器的一个出线头连接。镇流器的另一个出线头与开关的一个接线端连接,而开关的另一个接线端则与电源中的一根相线相连。与镇流器连接的导线既可通过瓷接线柱连接,也可直接连接,接线完毕,要对照电路图仔细检査以免错接或漏接。

(2)安装灯管如图2-72所示。安装灯管时,对插式灯座先将灯管一端灯脚插入带弹簧的一个灯座,稍用力使弹簧灯座活动部分向外退出一小段距离另一端趁势插不带弹簧的灯座。对开启式灯座,先将灯管两端灯脚同时卡灯座的开缝中再用手握住灯管两端头旋转约1/4圈,灯管的两个引脚即被弹簧片卡紧使电路接通。

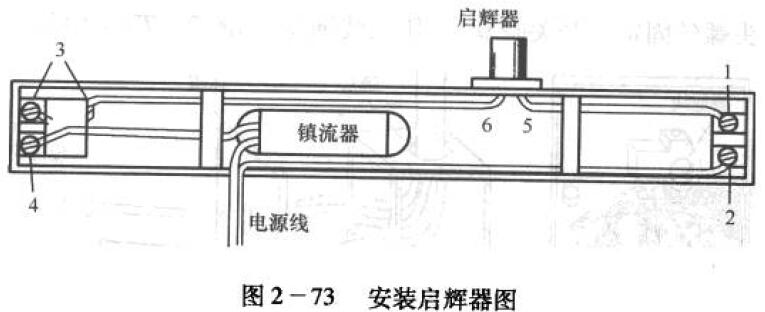

3安装启辉器如图2-73所示。开关、熔断器等按白炽灯安装方法进行接线。依次检査1、2、3、4、5、6线号连接无误后,即可通电试用。




4近几年发展使用了电子式日光灯安装方法是用塑料胀栓直接固定在顶篷之上即可。

4.其他灯具有安装

1水银灯

高压水银荧光灯应配用瓷质灯座,而镇流器的规格必须与荧光灯泡功率一致,且灯泡应垂直安装。功率偏大的高压水银灯由于温度,应装置散热设备。对自镇流水银灯,没有外接镇流器直接拧到相同规格的瓷灯口上即可,如图2-74所示。

2)钠灯

高压钠灯必须配用镇流器电源电压的变化不宜大于±5%。高压钠灯功率较大灯泡发热厉害,因此电源线应有足够平方数,如图2-75所示。




3)碘钨灯的安装

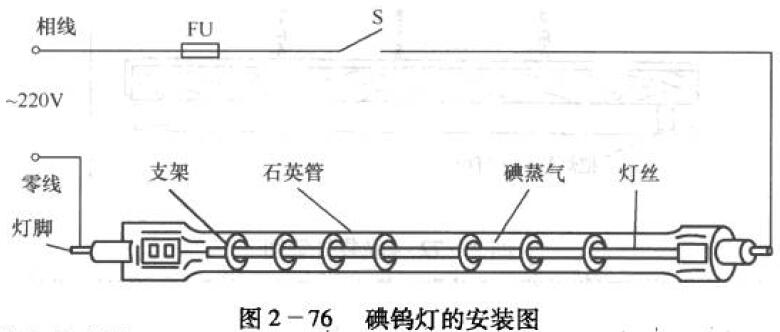

碘钨灯必须水平安装,水平线偏角应小于4°。灯管必须装在专用的有隔热装置的金属灯架上,同时,不可在灯管周围放置易燃物品。在室外安装,要有防雨措施。功率在lkW以上的碘钨灯不可安装一般电灯开关而应安装漏电保护器,如图2-76所示。




5.插座与插头的安装

1)三孔插座的暗装

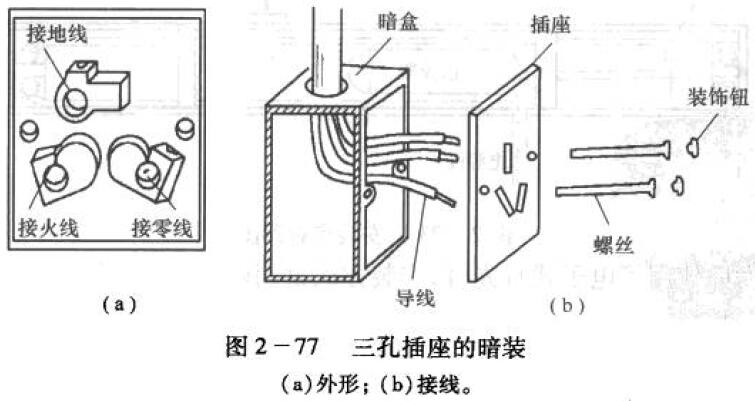

将导线剥去15mm左右绝缘层后,分别接插座接线桩中,拧紧螺丝,如图2-77(a)所示。将插座用平头螺丝固定在开关暗盒上装饰钮,如图2-77(b)所示。




2)二脚插头的安装

将两根导线端部的绝缘层剥去,在导线端部附近打一个电工扣拆开端头盖,将剥好的多股线芯拧成一股固定在接线端子上。注意不要露铜丝毛刷,以免短路。盖好插头盖拧上螺丝即可,如图2-78所

3三脚插头的安装

三脚插头的安装与两脚插头的安装类似,不同的是导线一般选用三芯护套软线。其中一根带有黄绿双色绝缘层的芯线接地线,其余两根一根接零线,一根接火线,如图2-79所示。




三、照明电路故的检修

照明电路的常见故障主要有断路、短路和漏电三种。

1.断路

产生断路的原因主要是熔丝熔断、线头松脱、断线、开关没有接通,铜铝接头腐蚀等。

2.短路

造成短路的原因大致有以下几种

1用电器具接线不好以致接头碰在一起。

2灯座或开关进水,螺口灯头内部松动或灯座顶芯歪斜造成内部短路。

3导线绝缘外皮损坏或老化损坏,并在零线和相线的绝缘处碰线。

3.漏电

相线绝缘损坏而接地,用电设备内部绝缘损坏使外壳带电等原因,均会造成漏电。漏电不但造成电力浪费,还可能造成人身触电伤亡事故。

漏电保护装置一般采用漏电开关。当漏电电流超过整定电流值时,漏电保护器动作,切断电路。若发现漏电保护器动作则应査出漏电接地点并进行绝缘处理后再通电。

照明电路的接地点多发生在穿墙部位和靠近墙或天花板等部位。査找接地点时,应注意査找这些部位。

漏电査找方法

1首先判断是否确定漏电。要用摇表,看其绝缘电阻值的大小,或在被检査筑物的总开关上串接一只万用表,接通全部电灯开关,取下所有灯泡,进行仔细观察。若电流表指针摇动则说明漏电。指针偏转的多少,表明漏电电流的大小。若偏转多,则说明漏电大。确定漏电后可按下一步继续进行检査。

2判断是火线与零线之间的漏电,还是相线与大地间的漏电,或者是两者兼而有之。以接入万用表检査为例,切断零线,观察电流的变化。电流指示不变是相线与大地之间漏电;电流指示为零是相线与零线之间的漏电;电流表指示变小但不为零则表明相线与零线、相线与大地之间均有漏电。

3确定漏电范围。取下分路熔断器或拉下开关刀闸,电流若不变化,则表明是总线漏电;电流指示为零,则表明是分路漏电;电流指示变小但不为零,则表明总线与分路均有漏电。

4找出漏电点。按前面介绍的方法确定漏电的线段后依次拉断该电路灯具的开关,当拉断某一开关时,电流指针回零或变小若回零则是这一分支线漏电,若变小则除该分支漏电外还有其他漏电处若所有灯具开关都拉断后,电流表指针仍不变,则说明是该段干线漏电。

依照上述方法依次把故障范围缩小到一个较短线段或小范围之后,便可进一步检査该段电路的接头以及电线穿墙处等有无漏电情况。当找到漏电点后应将漏电处包缠好进行绝缘处理。
