简单装配图的识读

1.装配图的作用与内容

(1)装配图的作用

装配图是机器设计中设计意图的反映，是机器设计、制造的重要技术依据。在机器或部件的设计制造及装配时，都需要装配图。用装配图来表达机器或部件的工作原理、零件间的装配关系和各零件的主要结构形状，以及装配、检验和安装时所需的尺寸和技术要求。总之，装配图是进行设计、装配、检验、安装及维修的重要技术文件。

(2)装配图的内容

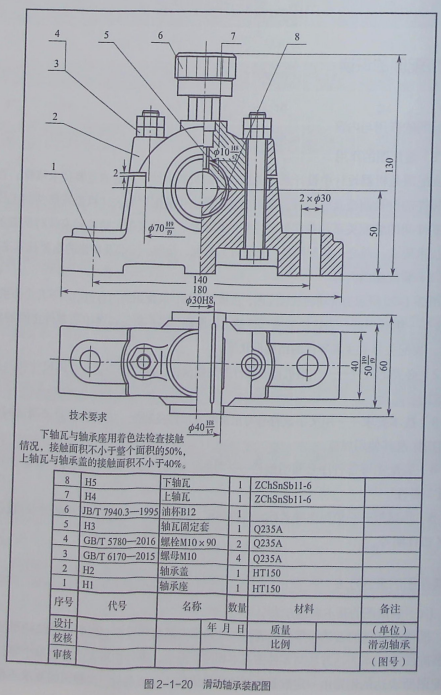

图2-1-20所示为滑动轴承装配图，由该图可知，装配图的内容包括以下几个方面：

1)一组图形——表达机器或部件的工作原理、结构特征、各组成零件之间的相对位置、装配关系和主要零件的结构形状等。

2)必要的尺寸一一注出机器或部件的性能规格、配合、安装、总体尺寸和其他重要尺寸。

3)技术要求——用文字或符号写出机器或部件在装配、安装、检验和调试时应达到的指标及其使用规范。

4)装配图零部件序号和明细栏——明细栏填写序号、代号、名称、数量、材料、质盘、备注。

5)标题栏——填写图样名称、阶段标记、材料标记、比例、图样代号及责任人的姓名和日期等。

2.装配图的表达方法

(1)装配图的蕋本表达方法

机器或部件的表达与零件的表达，其共同点都是要反映它们的内外结构形状，所以装配图的基本表达方法与零件图基本相同。但是，零件图所表达的是单个零件，而装配图所表达的则是曲一定数位的零件所组成的机器或部件。两种图的要求不同，所表达的侧重面也就不同。装配图是以表达机器或部件的工作原理和主要装配关系为中心，把机器或部件的内部构造、外部形状和零件的主要结构形状表达清楚，不要求把每个零件的形状完全表达清楚。

(2)装配图的规定画法

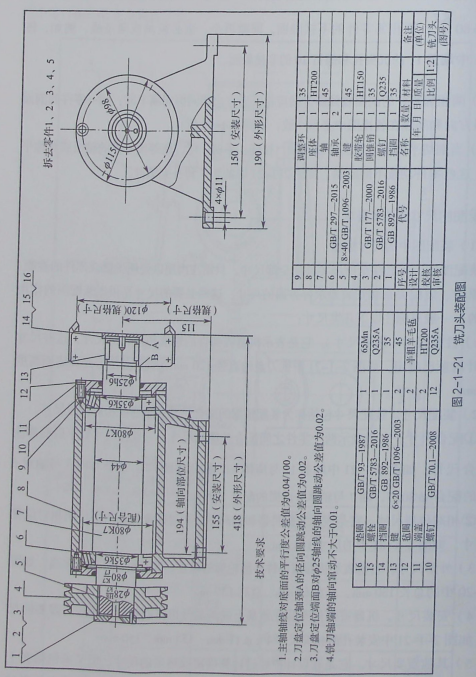

1)相邻两个零件的接触面和配合面只画一条线，如轴孔配合面，图2-1-21中注有；两相邻零件的不接触面，间隙再小，也必须画成两条线，例如，图2-1-21中端盖11的沉头孔和螺钉10的非接触面。

2)两相邻零件的剖面线倾斜方向应相反或方向相同但间隔不同；同一零件的剖面线倾斜方向和间隔在各视图中必须一致，如图2-1-21所示。

3)当剖切平面通过紧固件以及轴、拉杆、手柄、球、键等实心件的轴线或对称平面时，这些零件均按不剖绘制，如图2-1-21中的轴7和各类螺钉。

3.装配图的尺寸与技术要求

(1)装配图中的尺寸标注

装配图中，不必注全所属零件的全部尺寸，只需注出用以说明机器或部件的性能、工作原理、装配关系和安装要求等方面的尺寸，这些必要的尺寸是根据装配图的作用确定的。一般只标注以下几类尺寸：

1)性能尺寸（规格尺寸)。它是表示机器或部件的性能和规格的尺寸，这些尺寸在设计时就已确定，如图2-1-21中铣刀盘的直径120mm，铣刀盘中心距离底面高度115mm。

2)装配尺寸。装配尺寸包括作为装配依据的配合尺寸和重要的相对位置尺寸。

①配合尺寸。它是表示两个零件之间配合性质的尺寸，一般在尺寸数字后面都注明配合代号，如图2-1-21中端盖11与座体8的配合，座体8内孔与轴承6外圈的配合Φ80K7,轴7与轴承6内圈的配合Φ35k6。

②相对位置尺寸。它是表示装配机器和拆画零件图时需要保证的零件间相对位置的尺寸，如图2-1-21中的尺寸194mm。

3)外形尺寸。它是表示机器或部件外形轮廊的尺寸，即总长、总宽、总高，如图2-1-20中的总长180mm、总宽60mm、总高130mm。

4)安装尺寸。机器或部件安装在地莶上或与其他机器或部件相连接所需要的尺寸，如图2-1-21中安装孔的相关尺寸4xΦ11mm、155mm、150mm。

5)其他重要尺寸。它是在设计中经过计筲确定或选定的尺寸，但又未包括在上述四种尺寸之中，如图2-1-20中的尺寸2mm(轴承座1和轴承盖2之间应有适当的间隙)。

(2)装配图中的技术要求

用文字或符号在装配图中说明对机器或部件的性能、装配、检验、使用等方面的要求和条件，这些统称为装配图中的技术要求，如图2-1-20、图2-1-21中的技术要求。

性能要求指机器或部件的规格、参数、性能指标等；装配要求一般指装配方法和顺序，装配时的有关说明，装配时应保证的精确度、密封性等要求；使用要求是对机器或部件的操作、维护和保养等有关要求。此外，还有对机器或部件的涂饰、包装、运输等方面的要求及对机器或部件的通用性、互换性的要求等。

4.装配图的零部件序号和明细栏

(1)装配图零部件序号

1)序号的一般规定

①装配图中所有零件或部件都必须编写序号，相同的零件或部件只编一个序号，且只标注一次。

②零件或部件的序号应与明细栏中的序号一致。

③同一装配图中编注序号的形式应一致。

2)序号的编排方法

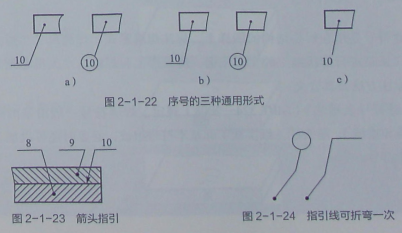

①序号位置在轮廓线外的横线上或圆内。指引线应从所指零件的可见轮廓内（若剖开时尽量由剖面处引出），并在末端画一小圆点，如图2-1-22a所示；序号字体要比尺寸数字大一号或两号，如图2-1-22b所示；在指引线附近注写序号，序号的字高比该装配图中所注尺寸数字高度大两号，如图2-1-22c所示；若在所指部分不宜画圆点时，可在指引线末端画出指向该部分轮廓的箭头，如图2-1-23所示；指引线可折弯一次，如图2-1-24所示。

②装配图中的一组紧固件或装配关系明显的零件组，可采用公共指引线，如图2-1-25所示。

③每一种零件在各个视图上只编一个序号。对同一标准部件（如油杯、滚动轴承、电动机等)，在装配图上只编一个序号。

④在整个一组图形外围，沿水平或铅垂方向按顺时针或逆时针次序排列整齐，不得跳号。

(2)明细栏

明细栏配置在装配图标题栏上方，主要包括序号、代号、名称、数量、材料、质量、备注等内容。
