塔式起重机的品种及其使用

塔式起重机的品种及其使用

塔式起重机是作状臂架位于保持基本竖直的塔身的顶部，由动力驱动的回转臂架型起重机。塔式起重机简称塔机，俗称塔吊。

塔式起重机可以固定安装，也可以移动和（或）爬升。其构造允许其在非工作状态仍处于安装位置，并可以拆卸或降下以便转移至另一工地。

塔式起重机上装有用于载荷起升和下降，并通过动臂变幅、水平变幅、回转和整机行走使载荷移动的装置。对某些塔式起重机。 只要求能完成部分动作。不必实现全部动作

列入《特种设备目录》的塔式起重机分为普通塔式起重机和电站塔式起重机两个品种。普通塔式起重机主要用于房屋建筑施工中物料的垂直和水平输送及建筑构件的安装，电站塔式起重机主要用于电站机组的安装和厂房的建设。

一、塔式起重机的分类

（1）按架设方式分为快装式塔机和非快装式塔机。

（2）按变幅方式分为小车变幅塔机和动臂变幅塔机。小车变幅塔机按臂架小车轨道与水平面的夹角大小分为水平臂小车变幅塔机和倾斜臂小车变幅塔机。

（3）按臂架结构分类如下∶

1）小车变幅塔机按臂架结构分为定长臂小车变幅塔机、伸缩臂小车变幅塔机和折臂小车变幅塔机，按臂架支承类型又可分为平头式塔机和非平头式塔机。

2）动臂变幅塔机按臂架结构分为定长臂动臂变幅塔机与铰接臂动臂变幅塔机。

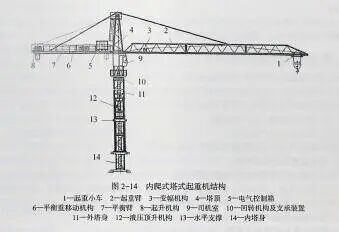

（4）按回转方式分为上回转塔机和下回转塔机。图2-14 所示为内爬式塔式起重机结构。

二、塔式起重机的基本组成

塔机主要由金属结构、工作机构、电气系统、液压系统和安全防护装置等组成。

（1）塔机的金属结构主要包括底架、塔身、臂架、平衡臂、爬升架、回转塔身、回转平台、回转支承、回转支承座、塔顶等。

（2）塔机的工作机构包括回转机构、变幅机构和起升机构，以及轨道运行塔机的运行机构。

（3）塔机的电气系统包括电动机、控制器、配电柜、连接线路、信号及照明装置等。

（4）塔机的液压系统包括液压泵、液压油缸、控制元件、油管和管接头、油箱和液压油滤清器等。

（5）塔机的安全防护装置包括起升高度限位器、幅度限位器、动臂变幅幅度限制装置回转限位器、运行限位器、缓冲器及终端止挡、起重力矩限制器、起重量限制器、小车断绳保护装置、小车防坠落装置、抗风防滑装置、钢丝绳防脱装置、爬升防脱装置、报警及显示记录装置、风速仪、工作空间限制器、排障清轨板和红色障碍灯等。

其中∶

1）工作空间限制器是在单个塔机上，防止移动载荷或起重机的部件进入保护空间的装置

①工作空间限制器主要应用在有两台或两台以上塔机同时作业的地方，这些塔机自由适行可能会相互干涉。工作空间限制器应限制塔机的回转、小车变幅或大车行走，防止塔机的结构、钢丝绳或吊载发生碰撞

②当塔机作业时有不应伸入或不应带载越过的区域时，工作空间限制器可用于单名塔机。

③限制器宜给司机报警或向其发送信息，而不干扰塔机作业

④如果采用拖动电缆进行塔机之间的有线通信、应采取措施以保护其不受干扰或意外损坏。

2）保护空间是绝对禁止载荷和（或）任何塔机部件运动的空间。通常在非工作状态时于臂架和平衡臂允许进人保护空间。

三、塔式起重机使用的特殊要求

1.塔式起重机的结构件和高强度螺栓

若发现塔式起重机的结构件和高强度螺栓行下列问题、应修复或更换后方可进行安装∶

（1）目视可见的结构件裂纹及焊缝裂纹

（2）连接件的轴、孔严重磨损。

（3）结构件母材严重锈蚀。

（4）结构件整体或局部塑性变形、铺孔塑性变形

2.塔式起重机的安全距离

（1）塔机的尾部与周围建筑物及其外围施工设施之间的安全距离应不小于0.6 m。

（2）两台塔机之间的最小架设距离应保证低位塔机的起重臂端部与另一台塔机的塔身之间至少有2m的距离;位培机低位资的部件（吊钩升至最高点或平衡重的最低部位）与低位塔机最高位置的部件之间垂直证距离应不小于2 m。

3.塔式起重机的混凝土基础

（1）混凝土基础应球作状态和非工作状态下的最大载荷，并应满足塔机抗何页翻稳定性的要求。

（2）对混度上基的的抗定性计算及地面压应力的计算应符合《塔式起重机设计规范》（GB/T137s2201）的规定及塔式起重机技术条件》（JJ27—1984）的规定。

（3）使用单位应根据原制造商提供的载荷参数设计制造混凝土基础，基础的水平度不能超过1/1 000。

（4）若采用塔机原制造商推荐的混凝土基础，固定支腿、预埋节和地脚螺栓应按其规定的方法使用。

4.塔式起重机的轨道敷设

（1）轨道应通过垫块与轨枕可靠地连接，每间隔6m 应设一个轨距拉杆。钢轨接头处应有轨枕支承，不应悬空。在使用过程中轨道不应移动。

（2）轨距允许误差不大于公称值的1/1 000，其绝对值应不大于6 mm。

（3）钢轨接头间隙不大于4 mm，与另一侧钢轨接头的错开距离不小于1.5 m，接头处两轨顶高度差不大于2mm。

（4）塔机安装后，轨道顶面纵、横方向上的倾斜度，对于上回转塔机应不大于3/1 000，对于下回转塔机应不大于5/1 000。在轨道全程中，轨道顶面任意两点的高度差应小于100 mm。

（5）轨道行程两端的轨顶高度宜不低于其余部位最高点的轨顶高度。

（6）轨道的碎石铺设应当符合下列要求;

1）当塔机轨道敷设在地下建筑物（如暗沟、防空洞等）的上面时，应采取加固措施。

2）敷设碎石前的路面应按设计要求压实，碎石基础应整平捣实，轨枕之间应填满碎石。

3 ）路基两侧或中间应设排水沟，保证路基无积水。

5.塔式起重机使用的钢丝绳

塔机使用的是交互捻钢丝绳。塔机起升钢丝绳及变幅钢丝绳的安全系数一般为 5～6，小车牵引绳和臂架拉绳的安全系数为3，塔机电梯升降绳安全系数不得小于10。

6. 塔式起重机的附墙装置

当自升式塔机在达到其自由高度继续向上顶升接高时，需要使用附墙装置。附墙装置的作用是增加塔机的稳定性。要求附着框架保持水平、固定牢靠，与附着杆在同一水平面上，与建筑物之间连接牢固，附着后附着点以下塔身的垂直度不大于2/1 000，附着点以上垂直度不大于3/1 000。与建筑物的连接点应选在混凝土柱上或混凝土圈梁上，用预埋件或过墙螺栓与建筑物结构有效连接。

7.塔式起重机的供电及控制回路

塔机应采用三相五线制接零保护系统供电。对于轨道运行的塔机，应采用电缆卷筒或类似装置供电。动力电路和控制电路的对地绝缘电阻应不低于 0.5 MΩ。

控制回路电源应取自隔离变压器。在供电系统电压波动到额定值的 90% 时，无论载荷处于什么位置，系统应保证机构正常工作且不出现溜钩。

四、塔式起重机的工作环境条件要求

无特殊申明时，产品应能在以下条件下安全正常使用∶

（1）工作环境温度-20 ～40 ℃。

（2）安装架设时，塔机顶部风速不大干12 m/s; 非工作状态时，风压符合《塔式起重机设计规范》（GB/T 13752—2017）的规定。

（3）无易燃易爆气体、粉尘等的非危险场所。

（4）海拔1000m 以下。

（5）工作电源符合《机械电气安全 机械电气设备第32部分∶ 起重机械技术条件》（GB/T5226.32—2017）的规定。

（6）塔机基础符合产品说明书中的规定。

（7）使用工作级别不高于产品使用说明书的规定。

此外，广告牌、装饰品、轮廓灯等都会给塔机增加额外载荷，因此，除非获得制造商同意，否则不能配置。这类装置的最大供电电压应限制在 55 V 以内。电线应加以防护。以免造成人身损害。

五、塔式起重机的管理要求

（1）在有多台未安装防碰撞装置塔机的工地上，塔机之间有可能相互碰撞，应设置调度员。指定的塔机调度员和塔机司机应共同协调塔机运动的顺序，以防互撞。从调度员传到司机的任何通信指令都应经由各自的指挥人员传达。指挥人员在发出相关信号之前都应得到调度员的同意。

（2）为安全起见，指派人员在编制吊装作业程序时应考虑环境状况，不要让司机过长时间在操纵室内或过长时间操纵机器，应有工间休息。在选用塔机司机时，应考虑司机有可能被要求爬到很高的位置，并独自度过很长时间。

（3）轨道之间的区域不应用于存放物料或作为往返、穿越工地的道路。轨道经过的全部区域宜用栅栏围起来，防止未经许可的人员穿行。如果需要某一地段作为供车辆穿越轨道的通道，则应加强管理，防止发生意外碰撞，还应采取措施，保证轨道不被过往车辆超载破坏

（4）不当的操作方法会对塔机造成过大的结构应力并导致电气系统失效。宜在司机室内（除了放置制造商提供的说明书外）张贴实用、醒目的告示，详细说明停止塔机回转的方法。

（5）除制造商规定的特殊工程用途外。塔机不应用作其他用途的升降作业。用于拆除作业和其他特殊作业的塔机，不应用于拆除球操作、打桩或拔桩。

（6）严重结冰会使臂架通道变得十分危险，在这种情况下，不应考虑让塔机开始工作，应等到气温升高冰自然融化后再开工。应警告塔机附近的人员，在融冰过程中，可能会有大块冰掉落。应当注意，水平臂塔机比其他类型的塔机更易受到来自冰雪的过大载荷。

（7）塔机在经历了超出制造商限定的天气条件后，在开机之前，应尽快安排专业人员检查锚固装置和压重（平衡重）、并采取必要措施来保证塔机的稳定性。在做上述检查的同时，也应对整体结构进行彻底检查、以保证塔机在恶劣天气里未受任何损害，或出现可能导致故障的状况。

（8）设有载人吊 笼 的塔机、应符合《起重机 安全使用 第1部分∶ 总则》（GB/T 23723.1—2009）的规定。由于过高，应特别注意防止载人吊笼摆动，注意保持吊笼整洁并处于良好的状态，不应携带使乘员难以落脚的工具或设备。

（9）应向所有司机、起重工及其他参与吊装作业的人员发放作业时用到的手势信号的复印件，以保证使用通用的手势信号。进行特殊吊装作业时，或不适于仅使用手势信号时，应采取其他形式的通信手段，如无线电或电话，来补充手势信号。

（10）当采用无线电作为通信手段时，所选频道应与其他通信不发生干涉。所有与信号有关的人员都应得到一个清晰、唯一的呼叫信号，而且该呼叫信号优先于其他所有信号。在进行吊装作业过程中，一次只应由一人给塔机司机发出手势信号或口令。在塔机作业区域内安装、使用无线电应遵守特殊规定。建议咨询负责无线电通信管理的地方性或全国性的有关机构，以确保符合法规、许可证要求，保证无线电技术（如信号系统、特殊设备、呼叫信号、频率等）的安全使用。六、塔式起重机作业的注意事项

（1）不同品牌、不同型号的塔机在操作和控制方面最常见的差别是回转制动程序。所以，塔机司机应知道哪一种操作方法是可行的。

（2）在高空作业时，应头戴下颚扎带的安全帽。必要时佩戴双肩挎安全带。在塔机上工作的人员应穿上适合攀爬塔机的鞋袜。

（3）动臂式塔机在重物吊离地面后起重、回转、行走三种动作可以同时进行，但变幅只能单独进行，严禁带载变幅。允许带载变幅的塔机，在满负荷或接近满负荷时不得变幅。

（4）起升卷扬不安装在旋转部分的塔机，在起重作业时，不得顺着一个方向连续回转。

（5）装有机械式力矩限制器的塔机，在多次变幅后，必须根据回转半径和该半径的额定负荷， 对超负荷限位装置的吨位指示盘进行调整。

（6）塔机在轨道上转弯时应在外轨轨面上撒上沙子，在内轨轨面及两翼涂上润滑脂。配重箱应转至拐弯外轮的方向。严禁在弯道上进行吊装作业或吊重物转弯。

（7）当塔机将要无人值守时，即使是一小段时间，都应采取下列措施∶

1）吊钩上.不应留有吊挂载荷，应取走所有链条、吊索等。

2）按照制造商提供的说明书要求，将塔机置于非工作状态。每次遇到这种状况，应采取措施保证回转制动器松开，以使塔机臂架能随风转动，不得采用任何方法限制起重臂随风转动对于小车变幅的塔机，一般都把小车开回到最小幅度位置。

3）对于动臂变幅或类似的塔机，动臂非工作状态时的倾角应严格遵守制造商提供的说明书要求。

4）轨道行走式塔机应夹紧在轨道上，以保证遇到大风时，塔机不会被风吹得沿轨道滑行。当长时间（如过夜）离开塔机时，必须选择塔机回转时无障碍物和轨道中间合适的位置停机，臂架应保持在顺风方向，塔机应断电，司机室的门应关紧锁好。

5）如果司机室或控制柜加热器、照明灯等需要整夜维持供电，应单独设置供电，以隔离机器的供电。

七、电站塔式起重机

电站塔式起重机主要用于电站的建设，包括电站机器设备的安装和厂房的建设。电站塔式起重机的系列及特点如下∶

（1）DBQ 系列自行扳起式塔式起重机可自行扳起和放倒，安装方便和快捷，具有多种组合方式，可满足不同使用要求。可满载行走，稳定性高。Ⅱ型机具备无级调速方式，可实现空钩、轻载高速、重载低速作业，工作效率高。

（2）DZQ 系列自升折臂式塔式起重机具有附着、自立行走两种工况，可水平折臂，以适应在狭小空间安装拆卸。附着方式有纤绳附着和刚性附着两种，安装方式为低架安装和自行项升。Ⅱ型民客机构其备无装调违方式，加装能降主布料器，可类足连续浇筑要求。

（3）FZQ 系列附普自升堵式起重利采用动臂安额，上回较，自顶升和塔身射着方式，具有起重量大、起升路度高、作业范围广，抗风能力强。自学轻。布置灵活等转点，在电站建设中广还采用

八、塔式起重机的日常检查与维护

《起重机械   检查与维护规程第3部分塔式起重机》（GB/T31052.3-2016）规定了塔式起重机在使用过程中应进行的检查与维护方面的基本要求，使用与普通塔式起重机、电站塔式起重机。

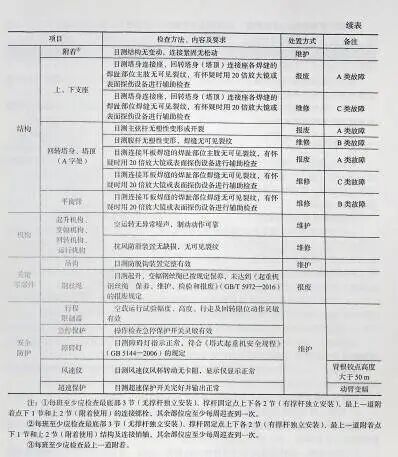

塔机每个工作班次开始作业前应进行日常检查，检查项目及要求应不低于表2-3的标准。检查应有记录，

塔机在每班前应金星秀日常维护。日常维护的内容应至少包含以下几项：

（1）清理基础、轨道上的垃圾、冰雪及其他障碍物。

（2）清理基础积水、结构上的积水。

（3）清理各个工作机构不为上的油污。杂物等。

（5）根据表2-3中日常检查的结果进行相应维护。

在日常检查中发现表 2-3 备注栏标识的A 类故障时，塔机应立即停用并根据应急预案进行紧急维修加固后整机拆除或更换故障部件。

对表 2-3 备注栏标识的C类故障涉及的结构焊缝的维修，若塔机处于已架设状态，维修时应保证该焊缝部位处于受力最小且受压应力状态，并采取适当措施以保证维修过程中不发生次生灾害。

对表 2-3 备注栏标识的B 类故障的维修。应在被维修部位不承受外载的状态下进行，并采取适当措施以保证维修过程中不发生次生灾害。

焊缝的维修应记入设备档案，司机每班开机前对其进行检查，确认无变动。
