升降机的品种及其使用

升降机的品种及其使用

一、施工升降机

施工升降机是用吊笼载人、载物沿导轨做上下运输的施工机械。

1.施工升降机的分类

施工升降机按其传动方式分为齿轮齿条式、钢丝绳式、混合式3种。

（1）齿轮齿条式施工升降机是采用齿轮齿条传动的施工升降机。齿轮齿条式人货两用施工升降机如图2-30 所示。

（2）钢丝绳式施工升降机是采用钢丝绳提升的施工升降机。

（3）混合式施工升降机是一个吊笼采用齿轮齿条传动，另一个吊笼采用钢丝绳提升的施工升降机。

用于运载货物，禁止运载人员的施工升降机是货用施工升降机;用于运载人员及货物的施工升降机是人货两用施工升降机。

2.施工升降机的结构组成

施工升降机主要由吊笼、底架、导轨、导轨架、导轨架节、附站架、对重、地面防护围栏和安全防护装置等施工升降机组成。

吊笼用用来运载人员或货物的笼形部件，以及用来运载物料的带有侧护栏的平台或斗状容器的总称。

底架是用来安装施工升降机导轨架及围栏等构件的机架。

导轨架是用以支承和引导吊笼、对重等装置运行的金属构架。

附墙架是按一定间距连接导轨架和建筑物或其他固定结构，从而支承导轨架的构件对重是对吊笼起平衡作用的重物。

地面防护围栏是地面上包围吊笼的防护围栏。

施工升降机的安全防护装置有防坠安全器、限速器、安全钳、缓冲器、安全钩等。

3.施工升降机的相关技术要求

（1）施工升降机应能在环境温度为-20～40 ℃条件下正常工作。

（2）施工升降机应能在顶部风速不大于20 m/s 下正常工作，应能在风速不大于13 m/s条件下进行架设、接高和拆卸导轨架作业。

（3）施工升降机应能在电源电压值与额定电压值偏差为±5%、供电总功率不小于产品使用说明书额定值的条件下正常作业。

（4）施工升降机上的电动机及电气元件（电子元器件部分除外）的对地绝缘电阻应不小于0.5 MΩ，电气线路的对地绝缘电阻应不小于1MΩ。施工升降机金属结构和电气设备金属外壳均应接地，接地电阻不大于4 Ω。

（5）施工升降机的基础应能承受最不利工作条件下的全部载荷。

（6）施工升降机应装有超载保护装置，该装置应对吊笼内载荷、吊笼自重载荷、吊笼顶部载荷均有效。

（7）施工升降机应设置层楼联络装置。

4.施工升降机的操作

只应授权熟悉该特定升降机且经过培训的操作者来操作该升降机。操作者应受过培训并有进行下列事项的技能∶

（1）识别升降机的额定载荷。

（2）准确评估放置于升降机吊笼或运载装置的任何载荷的质量及分布的安全性。

（3）识别升降机及其载荷的任何风速限制。

（4）在电源等失效时，将停在空中的吊笼安全地下降到最近的层站（仅对载人升降机）。

（5）实施日常检查，确定和报告缺陷。

（6）实施每周检查，已安排他人进行这项工作的除外。

（7）使装有不同载荷的吊笼或运载装置在层站平层停止。

（8）打开和关闭层门（仅对载人升降机）。

5.施工升降机的装载

施工升降机正常装载应确保升降机运送的载荷保持在吊笼或运载装置的界限范围内。必要时应将载荷固定于吊笼或载荷装置，或通过装箱、带子捆扎等措施来运送，以防载荷在运行中移动。此外，在运送表面积很大的载荷时，如石膏板、胶合板或装饰板，应考虑风的效应，并应咨询升降机供应单位。

当用机械式搬运设备加载升降机时，应将该类设备的选择和使用作为相关安全工作程序的一部分予以仔细考虑。使用机械式搬运设备时应采取下列预防措施∶

（1）应避免机械式搬运设备碱撞升降机，因为碰撞会损伤升降机结构。

（2）载荷不应在吊笼或运载装置的底板上滑动，以避免在升降机上施加过大的载荷而造成损伤。

（3）避免载荷掉落在吊笼或运载装置的底板上，因为这可能在升降机上施加过大的载荷而造成损伤。

（4）用某些可施加很大集中载荷的托盘搬运装置在吊笼或运载装置上运载载荷， 可能损伤层站、吊笼或运载装置的底板结构、坡道 如果行使用托盘搬运装置，应咨询升降机供应单位责任人。

二、简易升降机

简易升降机是以曳引机、卷扬机、电动葫芦、液压泵站等作为驱动装置，通过钢丝绳、齿轮齿条、链条或液压油缸等部件带动货厢、在井道内沿垂直方向或垂直方向倾斜角小于 15°的刚性导向装置运行的仅用于运载货物的起重机械。

1.简易升降机的分类

简易升降机按照传动方式分为以下 4 种∶

（1）电引式简易升降机∶依靠摩擦力驱动的简易升降机。

（2）强制式简易升降机∶ 采用链条、钢丝绳悬吊的非摩擦方式驱动的简易升降机。

（3）齿轮齿条式简易升降机; 采用齿轮齿条传动的简易升降机。

（4）直接作用液压式简易升降机压缸与货厢直接连接，同步驱动货厢运行的简易升降机。

2.简易升降机的基本组成特点

简易升降机的组成包括井。货系统。曳引式、强制式和齿轮齿条式简易升降机的电气系统。直接作用液压式简易升降机的液压系统，以及安全防护装置等。

井道是货厢升降和直接作用液压式简易升降机液压缸运动的空间，井道内安装有导轨、缓冲器等。

层门是层站封闭的供人员及货物出入的门，具有联锁装置。

简易升降机的安全防护装置有停层保护装置，防运行阻碍保护装置，下行超速保护装置，上、下行程限位开关，上、下极限开关，缓冲器，停止装置，检修运行装置，液压管路限流或切断装置，超载保护装置，机械设备的防护装置等。

此外，简易升降机每层站明显部位应设置"严禁载人运行"的警示标志、安全使用须知和额定起重量标志，机房门的外侧应设置"机房重地、闲人莫入"的警示标志，井道外检修门的近旁应设置"井道危险、未经许可禁止入内"的警示标志。

3.简易升降机的工作特点

简易升降机的额定起重量是设计所规定的正常工作条件下货厢内允许承受的最大质量。对于强制式简易升降机，额定起重量应不大于1500 kg;其他类型简易升降机，额定起重量应不大于1 00 kg。

简易升降机应采用自动平层的方式，操作装置必须设置在货厢外，货厢内不得设置任何操作按钮，不得载人运行。

4. 简易升降机的工作环境条件要求

（1）安装地点的海拔应不超过1000 m。

（2）机房内的空气温度保持在5～40 ℃。

（3）运行地点的最湿月平均最大相对湿度不超过90%，同时该月平均最低温度不高于2.5 ℃。

（4）供电电压相对额定电压的波动在±10% 的范围内。

（5）环境空气中不应含有爆炸性气体、易燃性气体、腐蚀性气体、可燃性粉尘和导电性尘埃。

5.简易升降机作业的注意事项

（1）每天投入使用前应进行空载试运行及层门、货厢门电气联锁和机械联锁的检查，确认状况良好后，方可投入正式运行。

（2）运行过程中不得推拉层门。

（3）层门开启后应确定货厢的位置，并确认停层保护装置作用到位后方可进入货厢。

（4）当确认货厢门和层门都可靠关闭后，方可启动升降机。不得以升降机的货厢门或层门的开闭作为升降机运行和停止的开关。

（5）装卸货物应轻放轻移，尽可能减少冲击。当有小车进入货厢时，应采取有效措施防止小车撞击货厢壁和门。货厢内的货物应放置稳妥，防止运行时发生移动或倾倒。

（6）严格控制装载货物的质量，不得超载运行。

（7）操作人员不得在货厢门与层门之间逗留，并尽可能减少进入货厢内的时间。

（8）每天清扫货厢内、地坎及层门入口，防止异物进入地坎。

（9）升降机使用完毕后，应将货厢停靠在基站。

三、升降机的日常检查与维护

《起重机械 检查与维护规程 第9部分∶升降机》（GB/T 31052.9—2016）规定了升降机在使用过程中应进行的检查与维护方面的基本要求，适用于升船机、启闭机、简易升降机、施工升降机、钢素式液压提升装置、电站提滑模装置。本部分仅介绍施工升降机和简易升降机相关内容。

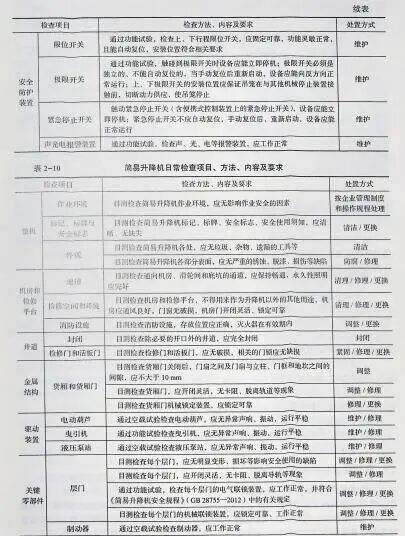

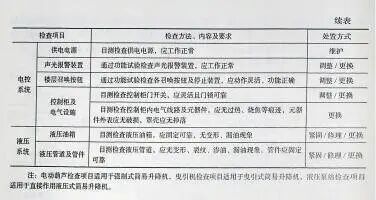

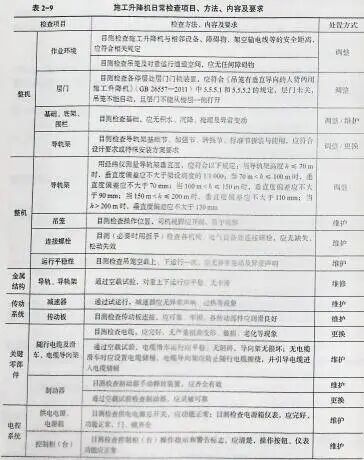

根据升降机的具体使用情况、确定日常检查项目和检查要求，且应不低于表2-9 或表2-10的标准。检查应有记录。
