叉车结构组成

叉车结构组成

一、叉车整体结构组成

内燃机叉车因传动类型不同而具有专用的部件。内燃机叉车不论动力源是汽油机还是柴油机，按传动类型可分为机械传动、液力传动和静压传动三种类型。目前广泛使用的为机械传动和液力传动两种类型。液力传动叉车设有液力变矩器和动力换档变速器，在叉车的总体布置上，这两个部件分别相当于机械传动叉车上的离合器和机械变速器。

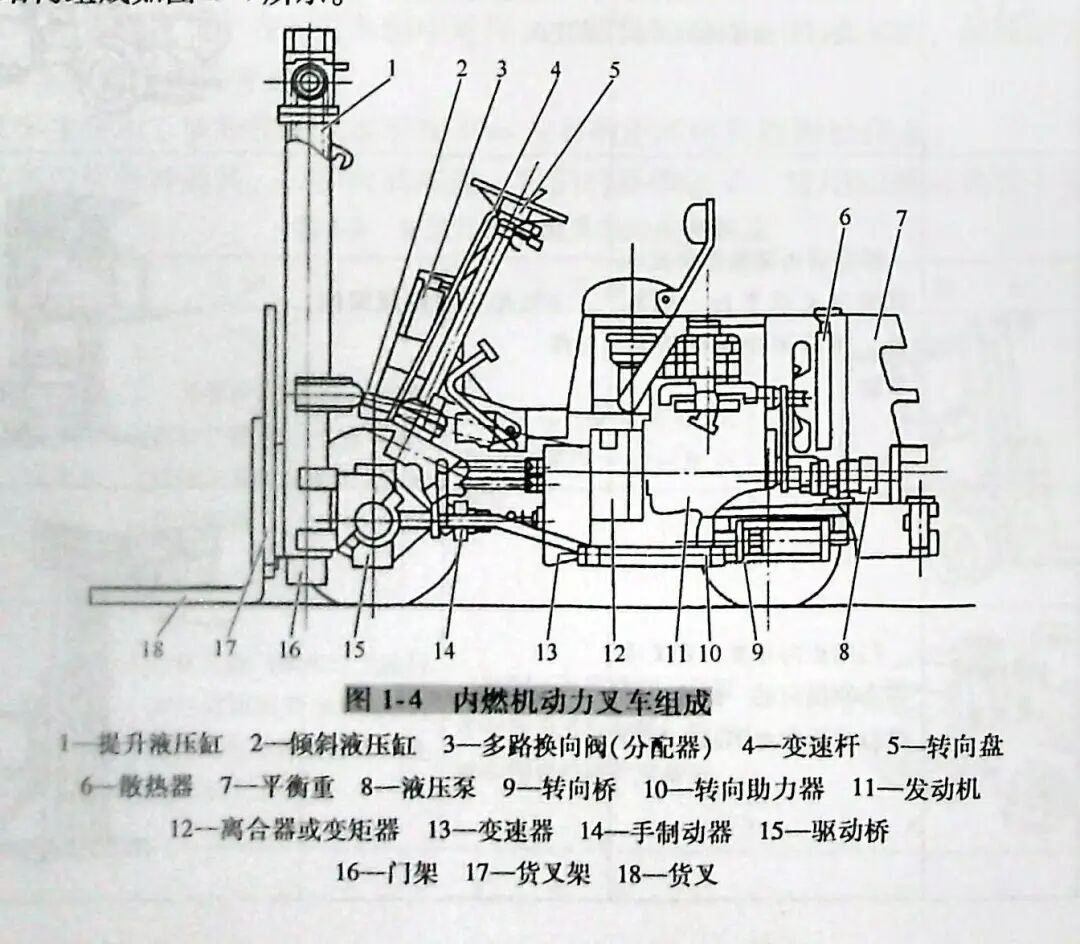

叉车结构组成如图 1-4所示。

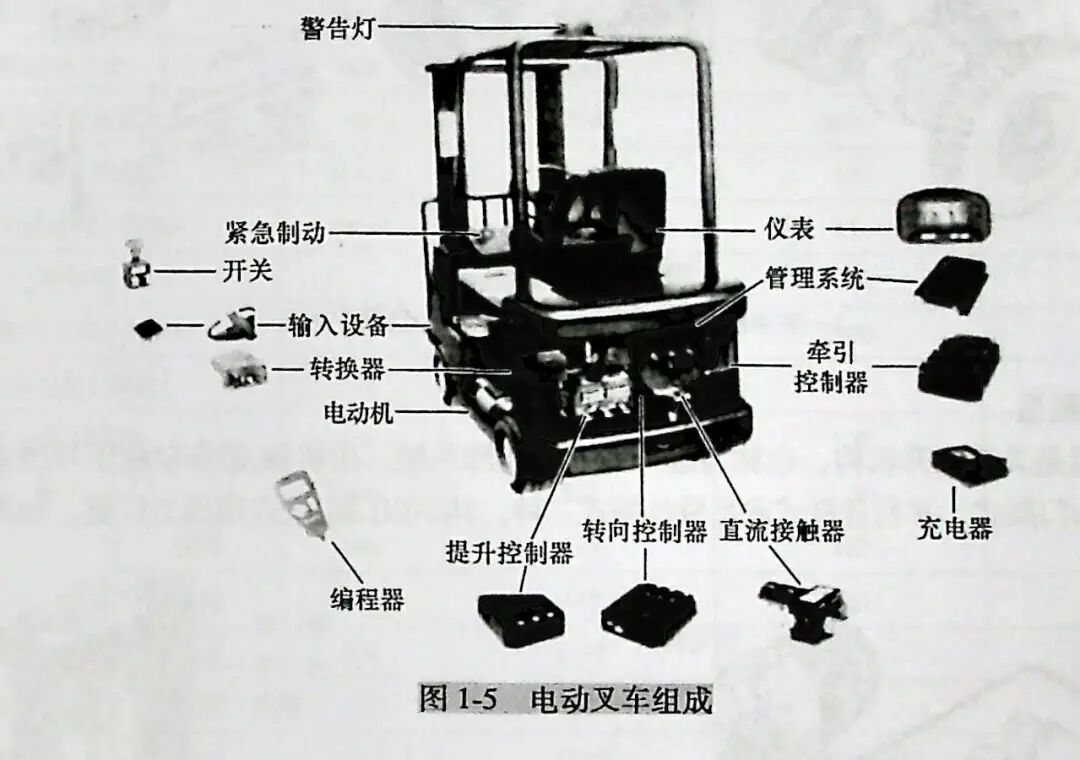

电动叉车的组成与内燃机叉车基本相同，电动叉车分为以蓄电池为动力源和以交流电为动力源两种类型，如图 1-5 所示。

二、叉车主要装置

1. 叉车动力装置

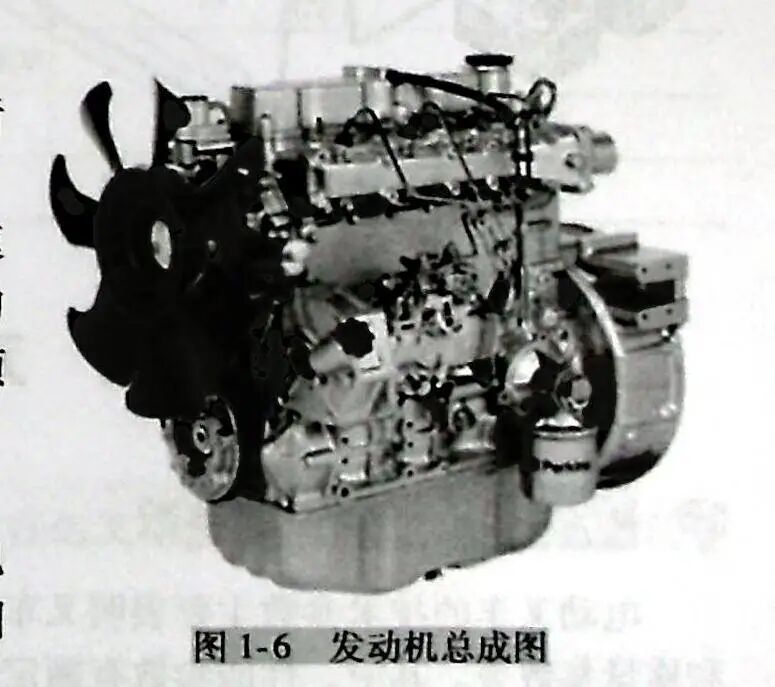

叉车的动力装置主要有内燃机和电动机两大种类。内燃机包括汽油机、柴油机、液态石油气机和双燃料机等几种，统称为发动机，是将热能转换为机械能的机械。发动机产生的动力由曲轴输出，并通过传动装置驱动叉车行驶或驱动液压泵工作，完成叉取、堆码货物等作业。叉车专用的柴油发动机如图1-6 所示。

2. 叉车底盘

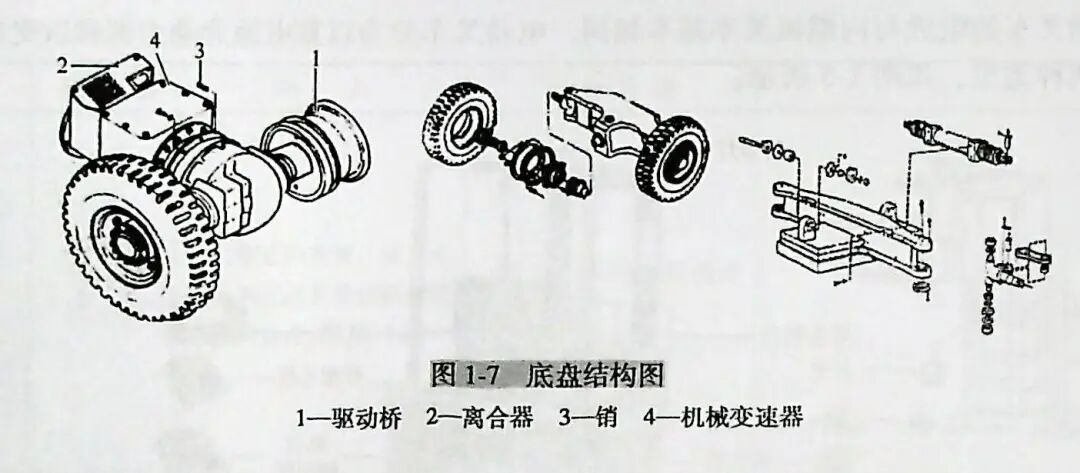

叉车底盘由传动系统、转向系统、制动系统、行驶系统四部分组成，如图 1-7 所示。

图中所示包括离合器、变速器、主传动器、差速器、半轴等部分。传动装置的作用是将发动机输出的动力传递给液压泵和驱动车轮，实现叉车的升降、倾斜和行驶。

3. 电气设备

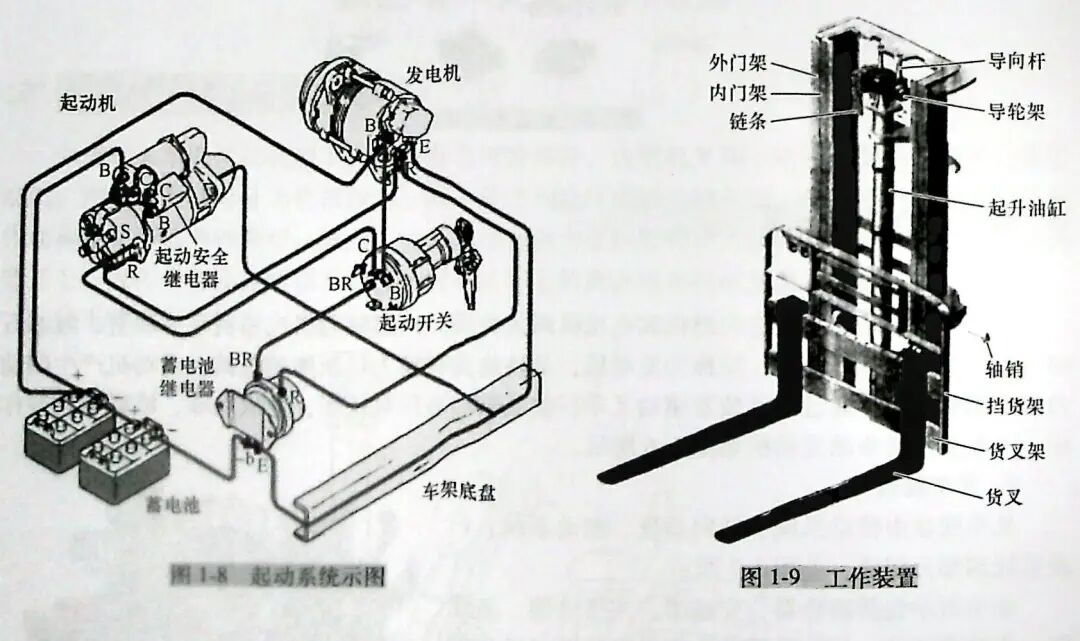

电气设备包括电源部分和用电部分。主要有蓄电池、发电机、起动电动机、点火装置、照明装置和喇叭等。起动系统如图 1-8所示。

随着叉车技术的发展以及用户使用要求的不断提高，平衡重式叉车目前还具有许多选装件，如驾驶室、灭火器、各种属具、报警装置等，内燃叉车还可选装空调等装置。

4.工作装置

工作装置是叉车起升机构，也称为起升系统或装卸系统。由机械部分和液压系统组成。工作装置又可分为门架式、平行连杆式和吊臂伸缩式三种，其中以门架式应用最为广泛。如图 1-9 所示。
