高空作业平台和操作平台

一、高空作业平台

高空作业平台（车），是一种把人、工具或物品快捷简便地送达高处进行作业的辅助设备。它们不仅可以快速升降，还可以灵活地旋转、伸缩与翻转，用于保障作业人员安全和提高工作效率。

根据国家标准《高处作业吊篮》（GB19155—2003)，高处作业吊篮是指悬挂机构架设于建筑物或构筑物上，提升机驱动悬吊平台通过钢丝绳沿立面上下运行的一种非常设悬挂设备。吊篮按驱动方式分为手动、气动和电动三种，常用于建（构）筑物施工、安装、装

高空作业平台（车）一般用于建筑物安装、维修、清洗，如大堂内墙面或顶面、凹凸不平结构的安装、维修、清洗，较低外墙面安装、维修、清洗和高架、照明、通信等安装、维修，作业高度有限，一般在30 m以下。

高空作业平台（车）主要可分为三种类型：①手动垂直式升降作业平台（车）；②机械垂直式作业平台（车）；③下部支撑式作业平台（车）。

(一）高空作业平台的特点

1.手动垂直式升降作业平台（车）

手动垂直式升降作业平台（车）是一种结构简单，操作方便，载重量较小，作业高度较低的作业平台（车），靠摇动手柄传递于链条或齿轮，使作业平台升降。见图4-28。

2.机械垂直式作业平台（车）

该作业平台（车）是通过液压系统来控制作业平台升降，其载重量较大，作业高度较高。机械垂直式作业平台（车）的主要机构有起升机构、回转机构、变幅机构、伸缩机构、支腿机构和运行机构。为了保证有良好的机动性，通常以内燃机作为动力制成流动式作业台车。但在一些作业场地相对固定、范围也较小的情况下，也有采用外接电源作为动力源，各机构用电动机驱动的流动式作业台车。

常见的有曲臂式高空作业平台（车）、剪刀式高空作业平台（车）、下部支撑式作业平台（车）和电瓶式高空作业平台（车）等。

（1）曲臂式高空作业平台（车）

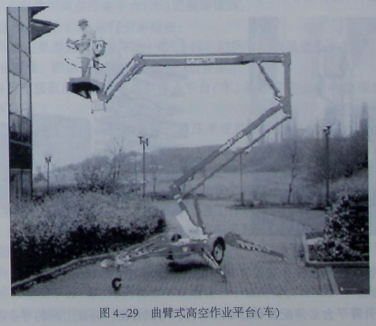

曲臂式高空作业平台（车)有电瓶、燃油和混合三种动力方式。通过地面和平台筐内的控制，可实现曲臂延展升降、转台360°旋转，平台筐左右转动等标准功能，能有效跨越空中障碍。所有机型可由操作员在平台筐控制机器的前进、后退、转向以及全高度行驶。窄型车身设计和转弯半径小，使其能在室内、室外场地上轻松移动，是高处清洗行业不可缺少的作业工具。曲臂式高空作业平台（车）见图4-29。

（2）剪刀式高空作业平台（车）

剪刀式高S作业平台(车)有电瓶、柴油发动机两种动力方式，其中有些系列可配辅助柴油发电机，具备自动行走、垂直升降和平台延伸功能，作业空间大且具有超大载重能力，尤其适用于特殊场合的清洗、设备安装与维护。剪刀式高空作业平台（车）见图4-30

（3）下载支撑式作业平台（车）

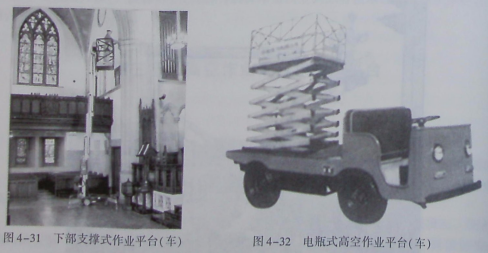

该作业平台（车）和机械垂直式作业平台（车）相似，提供垂直升降的功能，有自行另和手推式两种，动力方式为电瓶或交流电，该平台单人可轻易移动和操作。其具有多方位支撑腿系统，可以单独调节支撑腿，是一种稳定性好、载重量大、作业高度较高的作业平台（车）。下部支撑式作业平台（车）见图4-31。

（4）电瓶式高空作业平台（车）（见图4-32）

(二）高空作业平台操作使用方法及安全注意事项

1.操作方法

（1）使用升降平台必须配置经过专门培训、考试合格，持证上岗的专业操作人员。

（2）升降平台操作人员必须按照机械设备的保养规定，在执行各项检查和保养后方可启动升降平台。工作前应检查升降平台车的工作范围，清除妨碍升降平台车回转及行走的障碍物。

（3）支撑是升降平台操作的一项重要准备工作，应选择平整的地面，如地基松软或起伏不平，必须用枕木垫实后，方可工作。

（4）升降平台一般应先起下臂，再起中臂，最后起上臂。在升降平台回转操作过程中，必须在下臂起升一定高度后方可进行回转，回转应缓慢，同时注意剪臂及平台与各设备的距离是否满足安全要求。

（5）工作平台上的操作人员应佩带安全带，在带电区域工作时，应将车体按规定进行接地，升降平台登高作业应由工作负责人进行指挥，负责人应按照《起重吊运指挥信号》(GB5082—1985)标准规定信号与升降平台操作工进行联系。发出的信号必须清楚、准确。

（6）升降平台作业前，工作负责人应向操作人员进行安全技术交底，内容包括：工作内容及要求；安全注意事项及危险点；人员分工情况及责任范围。工作负责人除要对车况和操作人员进行检查外，还要负责查看地形环境、起降是否符合安全要求或事先制定的工作方案，如有出入，则应制定出相应的措施后方可工作。

（7）在操作前应检查空中障碍及高压线，根据现行规定及标准，应自始至终使平台与带电高压线保持安全距离，须在坚实而平整的地面上工作。平台上的载荷及分布符合生产厂家的规定，应按生产厂家的使用说明书使用支腿或稳定器，平台上的人员应正确系好安全带。

（8）在工作过程中，平台上的工作人员要始终有稳定的立脚点。

（9）在作业过程中，出现任何故障或误动作时，应立即排除后，方可继续使用。

（10）禁止变更、修改或废弃安全装置。

（11）在平台进行上升、下降或移动时应注意防止钢丝绳、电线、软管等缠绕。

2.安全注意事项

（1）操作者在使用高空作业平台（车)之前须做到：

①对高空作业平台（车)进行全面检查；

②操作人员应熟悉高空作业平台（车)上标示的所有图表及警告内容；

③检查液压油、燃油及电气系统是否符合要求。

（2）在每次交接班前，应检査高空作业平台（车）是否存在会影响使用和操作的缺陷，检查内容如下：

①观察有无裂开的焊缝或结构缺陷、液压系统的渗漏、控制缆索的损坏、钢丝绳接头的松脱及轮胎的损坏；

②通过操作各控制系统进行检验，以确保能完成各种动作•，所有可疑项目均应仔细检查，并对其是否危及安全做出结论，一切危及安全的因素在使用之前必须予以消除；

③在使用高空作业平台（车）之前，要检査工作场地是否存在危险，如壕沟、陡坡、洞穴、碎石、空中障碍物、高压线，以及其他可能引起危险的地方。

（3）不应私自调整限载装置。

（4）平台升起时不能移动平台（车）。

（5）在平台上或平台（车)任何部位不应放进梯子或高凳。

（6）平台（车）移动中或在不平稳的地面上禁止使用。

（7）禁止将平台（车）当做起重机使用。

（8）禁止使平台与附近相邻结构件接触。

（9）禁止将平台与附近结构件绑缚在一起。

（10）禁止在底盘槽打开时操作平台（车）。

（11）禁止在平台护栏上坐、卧、站立或攀缘。

（12）禁止使用已有损坏或有故障的平台（车）。

（13）当平台进行升降或移动时要注意防止钢丝绳、电线、软管等缠绕。

(三）高处作业平台常见故障和维护保养

（1）平台未升到最高处，液压油不够，添加液压油。

（2）平台不上升，液压油中有杂质，更换清洁液压油。放压阀没有调好，调节紧定螺钉。液压油中有空气，排除空气。

（3）平台不下降，油缸活塞杆因偏载而变形，更换活塞杆或油缸。因偏载而造成零件损坏或变形，修理或更换相关零件。

（4）按规范使用，定期检修保养，发现缺陷及时处理。

（5）对高空作业平台（车）的使用管理，制定专门的规章制度，指定专门司机，专人使用。

（6）除严格按常规保养外，严格按高空作业平台（车)使用说明书中的使用方法及注意事项进行保养使用。

二、操作平台分类与特点

操作平台分为移动式操作平台和固定式钢平台。在施工现场，常搭设各种临时的操作台或操作架，进行各种砌筑、装修和粉刷等作业。操作平台是在一定工期内用于承载物料，并在其中进行各种操作的构架式平台。操作平台制作前由专业技术人员按所使用的材料，依照现行的相应规范进行设计，计算书及图纸要编入施工组织设计，并在操作平台显著地位标明它所允许的荷载值。使用时，操作人员和物料的总重量不得超过设计的允许荷载，且配备专人监护。操作平台应具有必要的强度和稳定性，使用过程中，不得晃动。

(一）操作平台的安全使用技术要求

1.移动式操作平台

移动式操作平台具有独立的构架，可以搬移，常用于结构施工、装修工程和水电安装等作业场合。

移动式操作平台的构造一般采用梁板结构的型式。以直径48.3mm、壁厚3.6mm的脚手架钢管用扣件式钢管脚手架或承插式钢管脚手架的部件，按其使用要求进行组装。平台的次梁间距应不大于4m。台面应满铺，铺板如用木板，要逐一加以固定，使其不松动，厚度应不小于30mm;亦可取用竹笆，以镀锌铁丝绑扎，扎结点位于板下。操作平面的面积不宜过大，一般为10m2以内。为了避免平台的摇动和倾覆，平台高度应在5m以下。对于支承用的立柱，要采取措施减少其长细比，并进行稳定验算。操作平台的周边，均要按照临边作业的要求设置防护栏杆，配置登高扶梯，不允许攀登杆件上下。

当移动式操作平台装设轮子时，轮子与平台的结合部要牢固固定。它的优点是平台推移方便。见图4-33。

2.固定式平台

固定式平台又称里脚手架。目前常使用的里脚手架有多种，主要有组合式平台架、支柱式里脚手架、门架式里脚手架和折叠式里脚手架。

（1）组合式平台架

平台架作为民用建筑的砌墙、装修里脚手架和存放材料的卸料平台。使用时可预先将平台架拼装好，铺上脚手板，用塔吊整体吊到使用部位，这种脚手架承载量较大。

①构造和要求

a.组合式平台脚手架由管柱门架与钢筋桁架、三脚架拼装而成，可以组成四柱或六柱。

b.管柱门架的立柱为Φ50mmx4mm钢管，高1.8m，底角焊一个150mmxl50mmx6mm钢垫板，上部焊以桁架和支柱组成一个门式架，另在立柱的其余方向，高度0.6m、1.2m、1.8m处分别焊以Φ25mmx2.5mm,长60mm的承插管，用来插桁架和三脚架。三脚架用来搁置站人脚手板。

c.这种平台脚手架的高度分1.2 m、1.8 m两步，最大砌筑高度可满足3 ~ 3.3 m层高的要求。平台架的平面尺寸以1.8 mxl.8 m进行组合，配合三脚架使用，可满足一般房屋的开间和进深要求。

联系桁架高0.6 m,宽1.8 m或2.4 m，横杆端部是直角弯钩，可挂于立柱架的套管中。

e.横线桁架高0.45〜0.5 m,宽1.81〜2.11 m。

f.三脚架用直径为Φ14〜16 mm的钢筋焊成，底部有竖向插销，上端有直角弯钩，可分别插到立柱架上的套管中，三脚架高0.6m,宽0.5 m或0.7 m。

②组装顺序

将两榀立柱扶正→安装联系桁架→安装横向桁架→绑扎柱脚垫板→铺设平台脚手板→吊装就位→挂侧向三脚架→铺设脚手板。组装工作约需3人相互配合。

③搭设注意事项

a.两人各扶正一榀立柱，另一个将中间联系桁架固定好，然后将横向桁架搁在联系、桁架的节点上，再铺设脚手板。

b.在底盘下垫厚50mm、宽250mm的通长脚手板，并将其与底盘绑牢。

C.起吊时，应将吊钩钩住四角的套管中，起吊动作要求缓慢，四角吊索拉紧后先暂停，检查挂吊钩的套管是否挂牢，如不牢，应重新挂牢。

d.联系桁架的弯钩必须插入套管底部，防止脱落，也可用8号铅丝绑扎牢固，并用杉篙或钢管加固。

e.严格控制荷载。

f.支撑楼板下面要适当加设顶撑。

（2）支柱式里脚手架

支柱式里脚手架有套管式、承插式、梯柱式等几种形式，其中套管式支柱里脚手架最常用，下面以这种形式为例介绍其构造和搭设要点。

①构造和要求

套管式支柱里脚手架主要由钢管制成，主要杆件有支柱、横杆、托架等，构造简单，使用灵活，操作方便，容易搭拆。

a.钢管支柱由立管、插管、支脚等部分组成。立管由Φ50mmx3mm钢管做成，插管一般由Φ42mmx2.5mm钢管做成，管壁开有销孔，利用销孔的位置变化来调节插管的高度，在插管顶部焊有U形托架，用来搁置横杆。支脚一般采用Φ18mm钢筋做成，每根支脚底部焊有小垫板，支柱高度可在1.5〜2.1m之间调节。

b.横杆一般米用直径不小于30mm的钢管或断面不小于100mmx60mm的方木。

②搭设要点

a•支柱里脚手架可以搭成单排，也可搭成双排，单排支架离墙不得大于1.5m，横杆搁入墙内不得小于240mm，双排支架纵向间距不得大于1.8mm,横向间距不得大于1.5mm。

b•在搭设时必须使支柱保持竖直，脚手板铺在横杆上第一步高1.2m，当升至1.6m高度时，必须加设斜撑，用8号铅丝绑扎牢固。砌墙必须满铺脚手板，抹灰可通铺三块脚手板。

c•支柱式里脚手架在搭设前，必须严格检查，凡有开焊、变形、摔裂的情况不得使用。

（3）门架式里脚手架

门架式里脚手架由A型支架和门架两种构件组成。

①A型支架有立管和支脚两部分，立管需用和5mmx3mm钢管门架，用钢管或角钢焊成。

②门架式里脚手架主要用于砌墙和抹灰，架设高度为1.34 ~2.43m。砌筑时支架间距不大于2.5m。

（4）折叠式里脚手架

折叠式里脚手架适用于民用建筑层间隔墙、围墙的砌筑和抹灰，分为人字形折叠里脚手架和伞脚折叠式脚手架。

人字形折叠里脚手架按制造材料分为角钢、钢管和钢筋三种。

伞脚折叠式里脚手架由立管、套管、横梁或桁架组成。立管的下端有伞骨状支脚，可以撑开或收拢，立管上有销孔，套管可在立管上升降，以调节架设高度。伞形支柱的架设间距：用于砲墙时为2mm；用于抹灰、装饰时为2.5mm。
