仪用互感器第四章

第四节仪用互感器的极性

一、仪用互感器极性的槪念

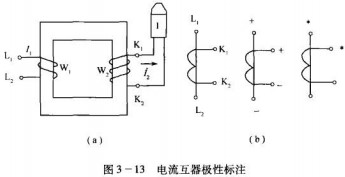

仪用互感器是一种特殊的变压器，其结构形式与符通变压器相同，绕组之间利用电磁相互联系。在铁芯中,交变的主磁通在一次绕组和二次绕组中感应出交变电势.这种感应电势的大小和方向随时间不断地作周期性变化。极性是指在某一瞬间，一次绕组和二次绕组相位相同称为间极性端，通常用符号“+”来表示，如图3-13所示。由于电流互感器是变换电流用的，因此，一般以一次绕组和二次绕组电流方向确定极性端。极性标注有加极性和减极性两种方法，在电力供电系统中，常用力互感器都按减极性标注。减极性的定义是：当电流同时从一次绕组和二次绕组的同极性端流入时.铁芯中所产生的磁通方向相同，或者当一次电流从极性端子流入时，互感器二次绕组电流从同极性端子流出。

二、仪用互感器极性的测试方法

在实际连接中.极性连接是否正确，会影响到继电保护能否正确可靠地动作以及计量仪表 的准确计量。因此.互感器工作前必须进行极性检验。测试互感器的极性有交流法和直流法两种,在现实测定中，常用直流法，如图3-14所示。它是在电流互感器的一次侧经过一个开关SA接入1. 5V、3V或4. 5V的干电池。在电流互感器二次侧接入直流毫安表或毫伏表（也可用万用表的直流毫伏或毫安档）。在测定中，当开关SA接通时，如电表指针正摆，则L₁ 与K₁端是同名端，如果电表指针反摆就是异名端。

第五节仪用互感器的接线

一、电压互感器的接线

1.一只单相电压互感器的接线

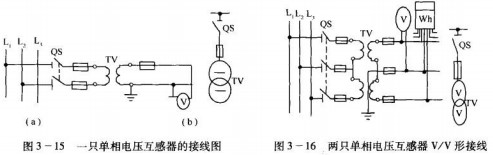

如图3-15所示,这种接线在三相线路上,只能测量其中两相之间的线电压，用来连接电压表、频率表及电压继电器等。为安全起见，二次绕组有一端（通常取X端）接地。

2.两只单相电压互感器V/V形接线

V/V形接线称为不完全三角形接线（图3-16），这种接线主要用于中性点不接地系统或经消弧电抗器接地的系统.可以用来测量三个线电压，用于连接线电压表、三相电度表、电力表 和电压继电器等。它的优点是接线简单、由于一次绕组没有接地点.减少系统中的对地励磁电流，避免产生过电压。但是由于这种接线只能得到线电压或相电压，因此，使用存在局限性，它不能测量相对地电压.不能起绝缘作用以及接地保护用。

为安全起见,v/v形接线通常将二次绕组v相接地。

3.三只单相电压互感器Y/Y形接线

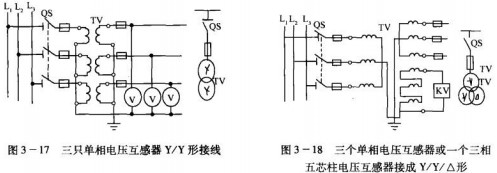

如图3-17所示的接线方式可以满足仪表和继电保护装置取用相电压和线电压的要求。在—次绕组中点接地情况下,也可装配绝缘电压表。

4.三相五柱式电压互感器或三只单相三绕组电压互感器Y/Y/L形接线

 如图3 - 18所示的接线方式，在10kV中性点不接地的供电系统中应用广泛，它既能测量线电压，相电压并能组成绝缘装置和供单相接地保护用。两套二次绕组中.Yo形接线的二次 绕组称做基本二次绕组，用来接仪表.继电器及绝缘电压表;开口三角形（△）接线的二次绕组 称做辅助二次绕组.用来连接监察绝缘用的电压继电器，系统正常工作时，开口三角形两侧的 电压接近于零，当系统发生一相接地时，开口三角形两端出现零序电压,使电压继电器得电吸合，发出接地预告信号

二、电流互感器的接线

1.一只电流互感器接线

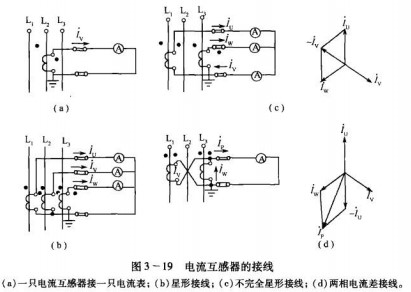

如图3-19(a)所示的接线是用来测最单相负荷电流或三相系统中负荷中某一相电流。

2.三只电流互感器组成星形连接

如图3 - 19(b)所示的接线可以用来测量负荷平衡或不平衡的三相电力供电系统中的三相电流。这种三相星形连接方式组成的继电保护电路，可以对三相、两相短路及单相接地短路故障保护具有相同的灵敏度，因此可靠性稳定。

3.两只电流互感器组成不完全星形接线方式

如图3 - 19(c)所示的接线在6kV〜10kV中性点不接地系统中广泛应用。从图中可以看出，通过公共导线上仪表中的电流等于U、W相电流的相量和，即等于V相的电流，可表示为

Iu+Iv+Iw=0

Iv=-(Iv+Iw)

不完全星形接线方式构成的继电保护电路,可以对各种相间短路故障进行保护，但灵敏度一般相同，与三相星形接线比较,灵敏度较差。由于不完全星形接线方式比三相星形接线方式 少了 1/3的设备，因此，节省了投资费用。

4.两只电流互感器组成两相电流差接线

如圈3 - 19(d)所示的接线方式通常适用于继电保护线路中。例如，线路或电动机的短路保护及并联电容器的描联差动保护等，它能用做各种相间短路，但灵敏度各不相同。这种接线方式在正常工作时.通过仪表或继电器的电流是W相电流和U相电流的相量差,其数值为电流互感器二次电流的√3倍，即Ip=Iw-Iu

即Ip=√3Iu

三、电压、电流组合式互感器的接线

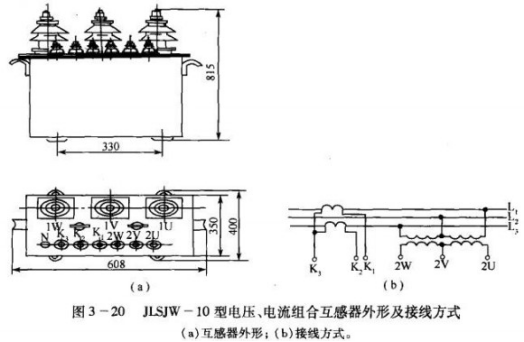

电压、电流组合式互感器，是由单相电压互感器和单相电流互感器组合成三相,组合在同一油箱体内，(图13-20(a))目前，国产10KV标准组合式互感器型号为JLSJW-10型，具体接线方式如图3-20( b)所示。

这种组合式互感器具有结构简单，使用方便、体枳较小的优点，通常在户外小型变电站及高压配电线路上做电能计量及继电保护用。
