室内外配电电路的敷设及安装第二节

电缆电路的敷设

电工作业 • 2018-06-11 • 300+ 浏览


 第二节  电缆电路的敷设

―、电力电缆分类及检查

电力电缆按绝缘材料分类有油浸纸绝缘、塑料绝缘、橡胶绝缘。

电力电缆按结构特征分类有统包型、分相型、扁平型、自容型等。

电力电缆敷设前必须进行外观、电气检査检査电缆表面有无损伤,并测电力电缆绝缘电阻。

二、室内电路的敷设

1.明敷

1无铠装电缆在室内水平明敷时,电缆距地面高度不低于2.5m垂直敷设度在1.8m以下时,应有防机械损伤的措施。

2明敷lkV以下电力或控制电缆,与lkV以上电力电缆应分开敷设并列敷设时,其间距不应小于150mm。相同电压的电力电缆相互间的净距离不应小于35mm

3电缆支架或固定点的距离,水平敷设不应大于lm垂直敷设不应大于1.5m。

4电缆从地下或电缆沟引出地面时地面上2m—般应用金属管或加以保护,其根部应伸地面下0.lm以上。变电所内的铠装电缆如无机械损伤可能的,可不加保护,但对无铠装电缆,则应加以保护。

5电缆与热力管道、热力设备之间平行时不小于lm交叉时应不小于0.5m。电缆不宜敷设在热管道上部。

6明敷在室内及电缆沟、隧道内的电缆应对装加以防腐。

2.暗敷

1电缆穿管保护时,管内径不应小于电缆外径的1.5倍。

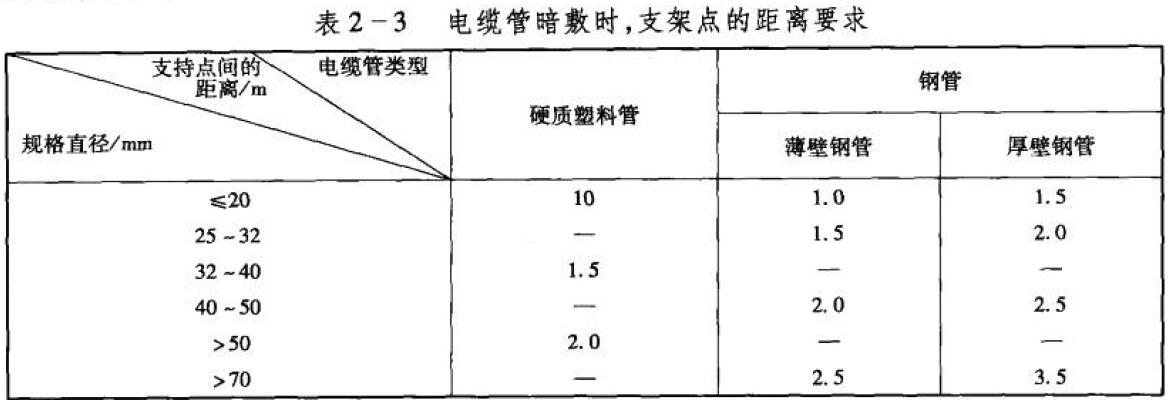

2电缆管暗敷时,电缆管不能直接焊在支架上,电缆管支架点的距离应符合表2-3的要求。

3硬质塑料管不锈蚀,防酸、碱性能好,弯制容易,因此其逐步代替钢管,广泛采用。但硬质塑料管不宜在温度超过60或低于0℃的场所使用。

4电缆穿管时,每根电力电缆单独穿一管内,交流单芯电缆不得单独穿人钢管内。

5电缆支架长度在电缆沟内不宜大于3.5m电缆支架层间垂直净距不应大于15cm力电缆水平净距不应小于3.5cm或不小于电缆外径


6电缆在室内埋地时,穿墙、穿楼板处应穿保护管。

7电缆进电缆沟、隧道、竖井、建筑物盘,为了防火、防水、防小动物进电气间引起短路事故,其出人口应封闭。

三、室外电路的敷设

室外电路的敷设方法有很多,分为桥架、沿墙支架、钢索吊挂、电缆隧道、电缆沟、直埋等。应根据环境要求、电缆数等具体情况,来决定敷设方式。

1.架空明敷

1在缆桥、缆架上敷设电缆时,相同电压的电缆可以并列敷设,但电缆间的净距不应小于3.5cm

2架空明敷的电缆与热力管道净距不应小于lm达不到要求应采取隔热措施,与其他管道净距不应小于0.5m。

3电缆支架或固定点间的距离,水平敷设电力电缆不应大于lm控制电缆不应大于0.8m。

4钢索上,水平悬吊电力电缆固定点间距离不应大于0.75m控制电缆不应大于0.6m。

垂直悬吊电力电缆不应大于1.5m控制电缆不应大于0.75m。

2.直埋电缆

电缆电路的路径上有可能存在使电缆受到机械损伤、化学作用、热影响等危害的地段,要采取相应保护措施以保证电缆安全运行。

1室外直埋电缆,深度不应小于0.7m穿越农田时,不应小于lm。避免由于深翻土地、挖排水沟或拖拉机耕地等原因损伤电缆。

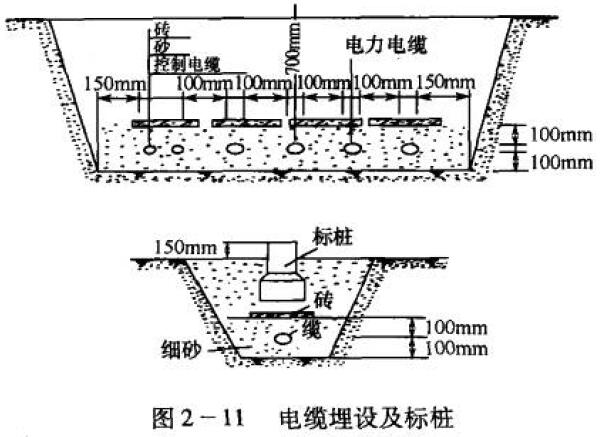

2直埋电缆的沿线及其接头处应有明显的方位标志,或牢固的标桩。水泥标桩不小于120mm×120mm×600mm,如图2-11所示。

3非铠装电缆不准直接埋设。

4电缆应埋设在建筑物的散水以外。

5直埋电缆的上、下需铺不小于100mm厚的软土或沙层,并盖砖保护,防止电缆受到机械损伤。

6多根电缆并列直埋时,线间水平净距不应小于100mm。




7电缆与道路、铁路交叉时应穿保护管,保护管应伸出路基两侧各2m。

8电缆与热力管沟交叉时,如果电缆用石棉、水泥管保护,其长度应伸出热力管沟两侧各2m。采用隔热层保护时,应超出热力管沟两侧各1m

3.水底敷设

1水底电缆应利用整根的即不能有接头。

2敷设于水中的电缆必须贴于水底。

3水底电缆引至架空电路时引出地面处离栈道不应小于10m。

4在河床及河岸容易遭受冲刷的地方,不应敷设电缆。

4.桥梁上敷设

1敷设于桥上的电缆电缆应穿在耐火材料制成的管中,如无人接触,电缆可敷设在桥上侧面。

2在经常受到震动的桥梁上敷设的电缆,采取防震措施。桥的两端和伸缝处留有电缆松弛部分,以防电缆由于结构胀缩而受到损坏。

5.电缆终端头和中间接头制作要求

1电力电缆的终端头和中间接头,要保证密封良好防止电缆油漏出使绝缘干枯,绝缘性能降低。同时,纸绝缘有很大的吸水性,极易受潮也同样导致绝缘性能降低。

2电缆终端头、中间接头的外壳与电缆金属护套及铠装层应良好接地。接地线应采用铜绞线,其截面不宜小于100mm²

3不同牌号的压绝缘胶或电缆油,不宜混合使用。

4电缆接头的绝缘强度,不应低于电缆本身的绝缘强度。
