室内外配电电路的敷设及安装第一节

室外配电电路的敷设

电工作业 • 2018-06-11 • 300+ 浏览


第一节  室外配电电路的敷设

一、架空线的敷设

1.电杆

电杆应有足够的机械强度,常用的电杆有木电杆、金属杆、水泥电杆三种。

1木电杆。木电杆质轻,搬运和架设方便,缺点是容易腐朽使用年限短。现已被淘汰。

2金属电杆。最常见的是铁塔。多由角铁焊接而成,多用在高压输电电路上。

3水泥电杆。是我们最常用的一种,强度大,使用年限长。

选用水泥电杆时,其表面应光洁平整,壁厚均匀,无外露钢筋,杆身弯曲不超过杆长的2%。

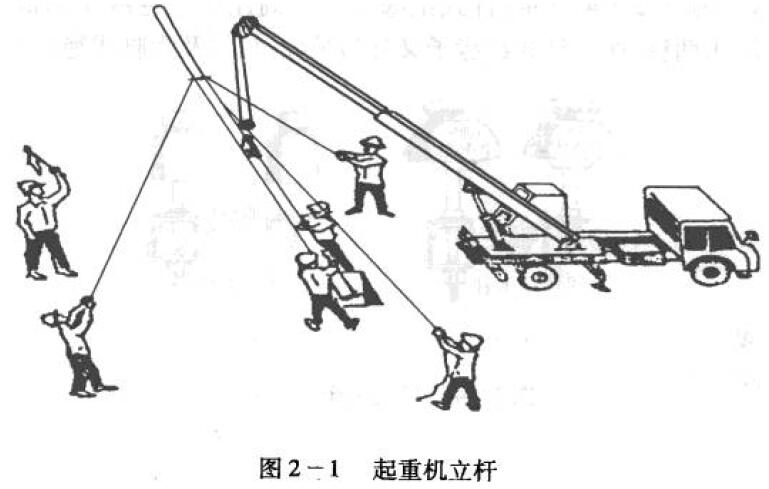

电杆立起前应将顶端封堵防止电杆投入使用后杆内积水浸蚀钢筋导致电杆断裂。在现代施工工作中,一般采用起重机械立杆的方法,如图2-1所示。

起吊时,坑边站两人负责电杆坑,由一人指挥。当杆顶吊离地面500mm时,应停止起吊,检查吊绳及各绳扣无误,方可继续起吊。当电杆吊离地面200mm时,坑边2人将杆根移至坑口,电杆继续起吊,电杆就会一边竖起,一边伸坑内,坑边两人要推动杆根,使其便于入坑。


2.横担

横担是用来安装绝缘子、避雷器等设施的,横担的长度是根据架空线根数和线间距离来确定通常把它分为木横担、铁横担和陶瓷横担三种。

1木横担。木横担按断面形状分为圆横担和方横担两种,现已淘汰。

2铁横担。铁横担是用角铁制成的,坚固耐用,使用最多,使用前应采用热镀锌处理,可以延长使用寿命。

3陶瓷横担。陶瓷横担瓷横担绝缘子,其优点是不易击穿,不易老化,绝缘能力高,安全可靠,维护简单,在高压电路上主要应用。

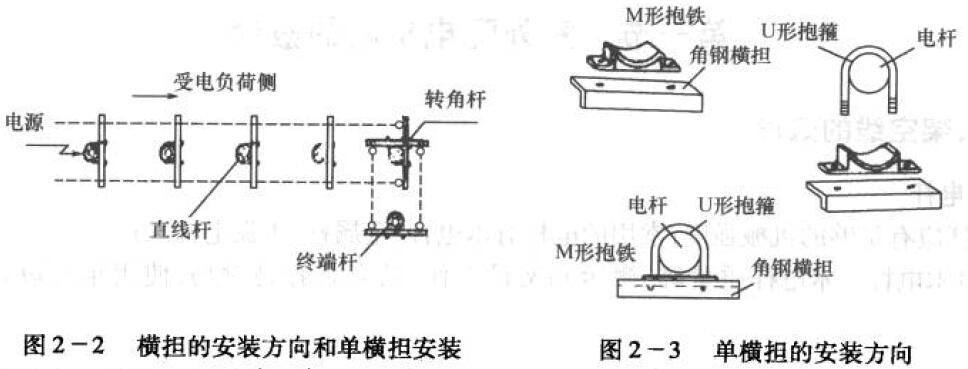

4电路横担安装方向及安装,如图2-2、图2-3所示。为了使横担安装方向统一,便于认淸来电方向,直线杆单横担应装于受电侧。90°转角杆及终端杆,当采用单横担时,应装于拉线侧。


横担安装应平整,安装偏差端部上下歪斜不应超过20mm,左右扭斜不应超过20mm。

横担安装应符合下列规定数值

1垂直安装时,顶端顺电路歪斜不应大于10mm

2水平安装时,顶端应向上5°~10°顶端顺电路歪斜不应大于20mm

3全瓷或瓷横担的固定处应加软垫。

3.绝缘子

俗称为瓷瓶,作用是用来固定导线。其有足够的电气绝缘能力和机械强度从而使带电导线之间或导线与大地之间绝缘。

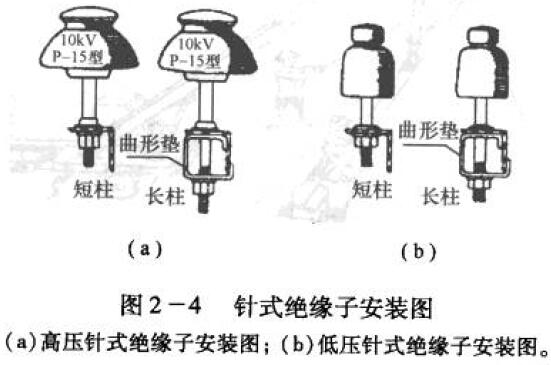

1针式绝缘子如图2-4所示,针式绝缘子分为高压针式绝缘子和低压针式绝缘子两种,由于横担有铁、木两种所以针式绝缘子又分为长柱、短柱及弯脚式绝缘子。


针式绝缘适用于直线杆上或在承力杆上用来支持跳线的地方。

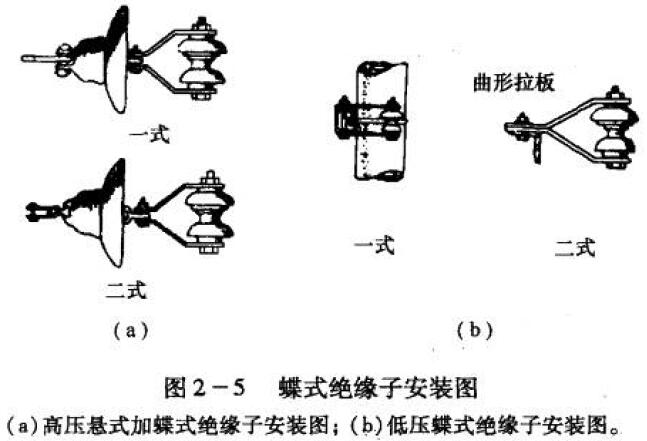

2蝶式绝缘子如图2-5所示,蝶式绝缘子用于终端杆、转角杆、分支杆、耐张杆以及导线需受拉力的地方。

3拉线绝缘子又称为拉线球居民区、厂矿内电杆的拉线从导线之间穿过时,应装设拉线绝缘子。拉线绝缘子距地面不应小于2.5mm。其作用如下

①防止维修人员上杆带电作业时人体碰及上拉线而造成单相触电。


②防止导线与拉线短路时造成电路接地或人体触及中、下拉线时成人体触电。

4.拉线

电杆拉线板线是为了平衡电杆所受到的各方面的作用力,并抵抗风压等,防止电杆倾倒,所使用的金属导线。

安装拉线要求如下

1安装拉线与杆的夹角不宜小于45°,拉线穿过公路时,对路面最低垂直距离不应小于6m。

2终端杆的拉线及耐张杆承力拉线应与电路方向对正,分角拉线应与电路分角线方向对正,防风拉线应与电路方向垂直。

3合股组成的镀锌铁线用做拉线时,股数必须在三股以上,并且单股直径不应超过4mm

4当一根电杆上装设多条拉线时,拉线不应有过松、过紧,受力不均匀等现象。

拉线的种类如下见图2-6):


1终端拉线用于终端和分支杆。

2转角拉线用于转角杆。

3人字拉线用于基础不坚固和跨越加高杆及较大耐张段中间的直线杆上。

4高桩拉线用于跨越公路和渠道等处。

5自身拉线用于受地形限制不能采用一般拉线处,它的强度有限,不宜用在负载重的电杆上。

5.在实际施工中对埋设电杆的要求

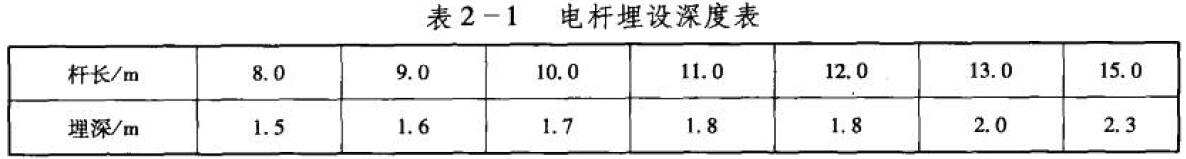

1电杆埋设深度应符合表2-1所列数值。


电杆埋深要求,最小不得小于1.5m。杆根埋设必须夯实。

2杆上设变压器台的电杆一般埋设深度不小于2m。

3由于电杆受荷重,土质影响杆基的稳定不能满足要求常采用卡盘对基础进行补强,所以水泥杆的卡盘的埋深不小于电杆埋深的1/3,最小不得小于0.5m。

二、架设室外电路的一般要求

1.导线架设要求

1导线在架设过程中,应防止发生磨伤、断股、弯等情况。

2导线受损伤后,同一截面内,损伤面积超过导电部分截面积的17%应锯断后重接。

3同一挡距内,同一根导线的接头不得超过1个,导线接头位置与导线固定处的距离必须大于0.5m。

4不同金属、规格的导线严禁在挡距内连接。

5lkV~10kV的导线与拉线,电杆或构架之间的净空距离,不应小于200mm,lkV以下配电电路,不应小于50mm。

lkV~10kV引下线与lkV以下电路间的距离不应小于200mm。

2.导线对地距离及交叉跨越要求

1水平排列挡距在40m以内时为30cm挡距在40m以外时为40cm。

2垂直排列时为40cm。

3导线为多层排列时接近电杆的相邻导线间水平距离为60cm。高、低压同杆架设时,、低压导线间最小距离不小于1.2m。

4不同电路同杆架设时,要求高压电路在低压动力电路的上端,弱电电路在低压动力电路的下端。

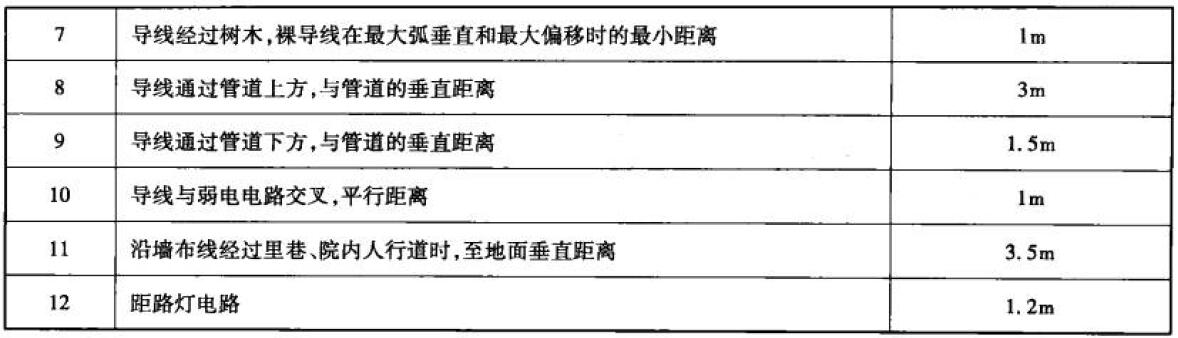

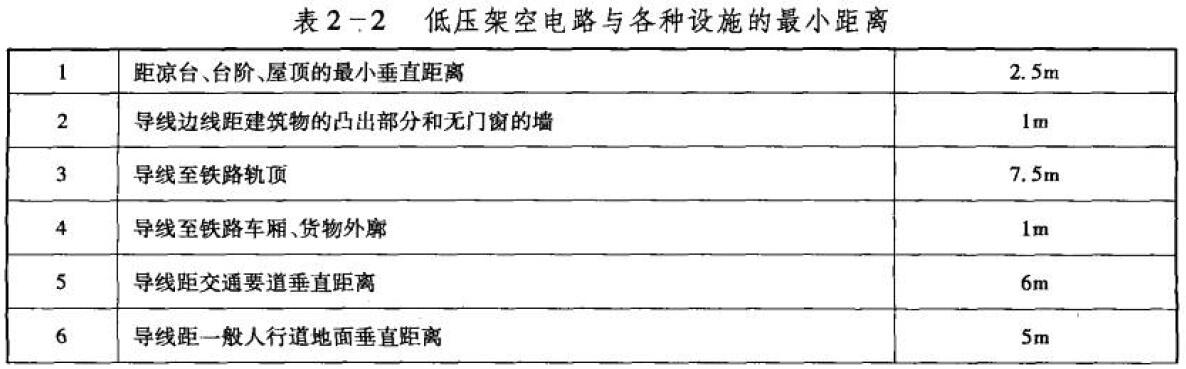

5低压架空电路与各种设施的最小距离,见表2-2。




QQ截图20180611115015.jpg6沿墙敷设。绝缘导线应水平或垂直敷设,导线对地面距离不应低于3m,跨越人行道时不应低于3.5m。水平敷设时,零线设在最外侧垂直敷设时,零线在最下端。跨越通车道路时,导线距地不低于6m。沿墙敷设的导线间距离为20cm~30cm。

三、登杆

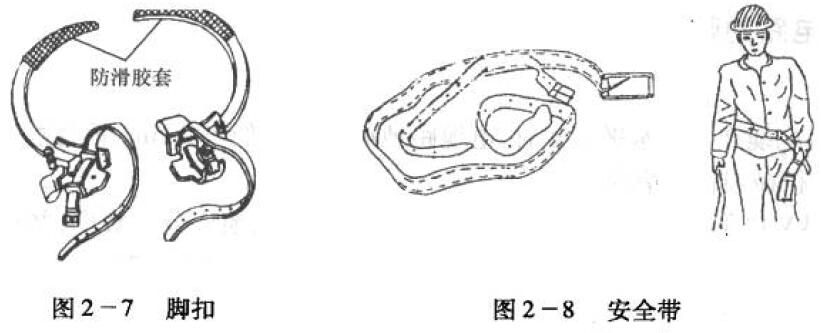

登杆使用的工具有脚扣和安全带,脚扣如图2-7所示。不同长度的杆杆径不同,要选用不同规格的脚扣,如登8m杆用8m杆脚扣。现在还有一种通用脚扣,大小可调。使用前要检査脚扣是否完好有无断裂痕迹脚扣皮带是否结实。

安全带子是为了确保登高安全在高空作业时支撑身体,使双手能松开进行作业的保护工具,如图2-8所示。

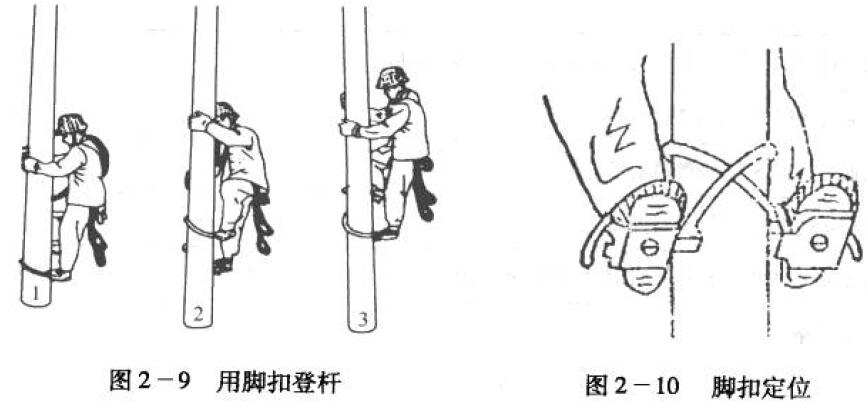

登杆前先系好安全带,为了便于在杆上操作,安全带的腰带应系在胯骨以下,且系得不要太紧。把腰绳和安全绳挎在肩上。脚扣的皮带不要系得过紧,以脚要能从皮带中脱出,而脚扣又不会自行脱落为好。用脚扣登杆的方法如图2-9所示。

登杆时,应用双手抱住电杆,一脚向上跨扣,脚上提时不要翘脚尖,脚要放松,用脚扣的重力使其自然挂在脚上,脚扣平面一定要水平否则上提过程中脚扣会碰杆脱落。每次上跨间距不要过大以膝盖成直角最合适。上跨到位后让脚扣尖靠向电杆脚后跟用力向侧后方踩,脚扣就很牢固地卡在杆上,卡稳后不要松脚,要把重心移过来,另一脚上提松开脚扣,做第二跨,注意脚扣上提时两脚扣不要相碰以免脱落。

由于杆梢直径小,登杆时越向上脚扣越容易脱扣下滑要特别注意。当到达工作位置,应先挂好安全绳,且安全带与线杆有一定倾斜角度,调整脚扣到合适操作的位置将两脚可相互扣死,如图2-10所示。

脚扣和安全绳都稳固后,方可以松开手进行操作。另外,杆前不要忘记带工具袋并带上一根细绳,以便从杆下提取工件。
