节  电力变压器的主要结构及铭牌

输配电系统中使用的变压器称为电力变压器。

一、电力变压器的结构

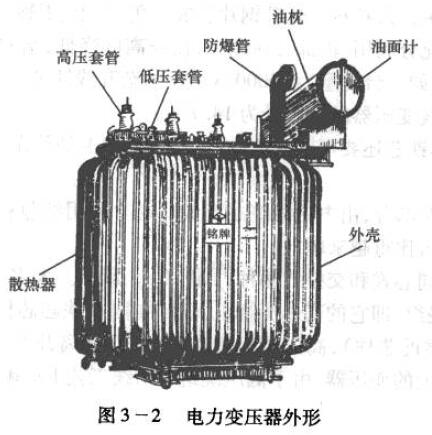

电力变压器主要由铁芯、绕组、油箱(外壳)、变压器油、套管以及其他附件所构成,如图3-2所示。




1.变压器的铁芯

电力变压器的铁芯不仅构成变压器的磁路,作导磁用还作为变压器的机械骨架。铁芯由芯柱和铁轭两部分组成。芯柱用来套装绕组而铁轭则连接芯柱形成闭合磁路。

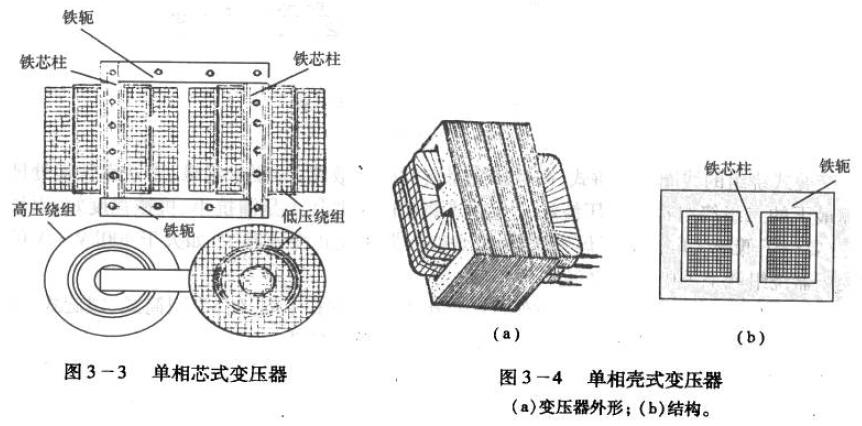

按铁芯结构,变压器可分为芯式和壳式两类。芯式铁芯的忿柱被绕组所包围(见图3-3);壳式铁芯包围着绕组顶面和底面以及侧面(见图3-4)。




芯式结构用铁少,构造简单绕组安装及绝缘容易,电力变压器多采用此种结构。壳式结构机械强度高,用铜(铝)量(即电磁线用童)少,散热容易,但制造复杂,用铁量(即硅钢片用量)大,常用于小型变压器和低压大电流变压器(如电焊机、电炉变压器)中。

为了减少铁芯中磁滞损耗和涡流损耗,提高变压'器的效率,铁芯材料多采用高硅钢片,如0.35mm的D41-D44热轧硅钢片或D330冷硅钢片。为加强片间绝缘,避免片间短路,每张叠片有两个面四个边都涂覆0.01mm左右厚的绝缘漆膜。

为减少叠片接缝间隙,即减少磁阻从而降低励磁电流,铁芯装配采用叠接形式,错开上下接缝,交错叠成。

近年来,国内出现了一种新的渐线式铁芯结构。它是先将每张硅钢片卷成渐开线状,再叠成圆柱表芯柱。铁用长条卷料冷轧硅钢片卷成三角形,上、下轭与芯柱对接。这种结构上有使绕组内圆空间得到充分利用轭部磁通减少,器身高度降低,结构紧凑,体小量轻制造检修方便,效率高等优点。如一台容量为l0000kV·A的渐开线铁芯变压器,要比目前大量生产的同容量冷轧硅钢片铝线变压器的总质量为14.7%。

装配好的变压器其铁芯还要可靠接地(在变器结构上是首先接至油箱)。

2.变压器的绕组

绕组是变压器的电路部分,由电磁线绕制而成,常采用纸包扁线或圆线近年来变压器生产中铝线变压器所占比重越来越大。

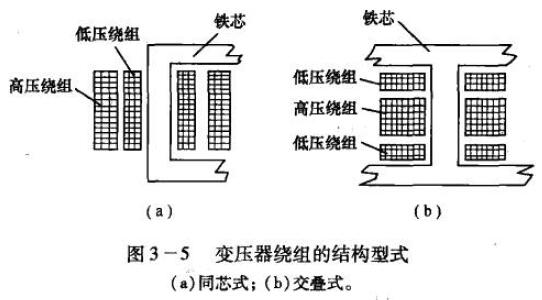

变压器绕组结构有同芯式和交叠式两种,如图3-5所示。大多数电力变压器(1800kV·A以下)都采用同芯式绕组,即它的低压绕组套装在同一铁芯芯柱上为便于绝缘起见,一般低压绕组放在里面(靠近芯柱),高压绕组套它的外面(离开芯柱),如图3-5(a)所示。但容量较大而电流也很大的变压器,由于低压绕引出线工艺上的困难,也有将低压绕组放在外面的。




交叠式绕组的线圈做成饼式高低压绕组彼此交叠放置为便于绝缘通常靠铁轭处即最上和最下的二组绕组都是低压绕组。交叠式绕组的主要优点是漏抗小、机械强度好、引线方便主要用于低压大电流的电焊变压器、电炉变压器和壳式变压器中如大于400kV·A的电炉变压器绕组就是采用这样的布置。

同芯式绕组的结构简单,制造方便。按绕组的绕制方式不同又分为圆筒式、螺旋式、分段式和连续式四种。不同的结构具有不同的电气、机械及热特性。

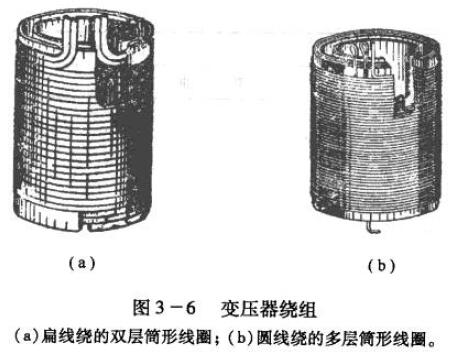

图3-6为圆筒式绕组,其中图3-6(a)的线匝沿高度(轴向)绕制,如螺旋状。制造工艺简单,但机械强度和承受短路的能力较差,所以多用在电压低于500V容量为10kVA-750kVA的变压器中。图3-6(b)为多层圆筒绕组,可用在容量为10kVA~560kVA、电压为10kV以下的变压器中。

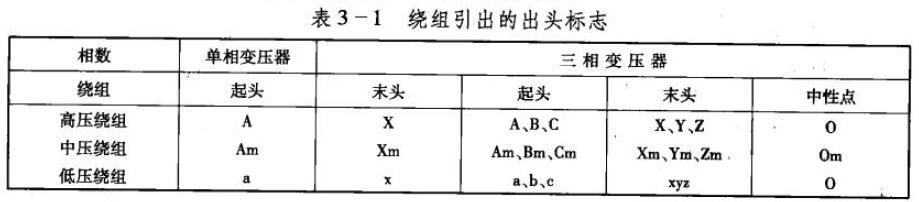

绕组引出的出头标志,规定采用表3-1所示的符号。




3.油箱及变压器油

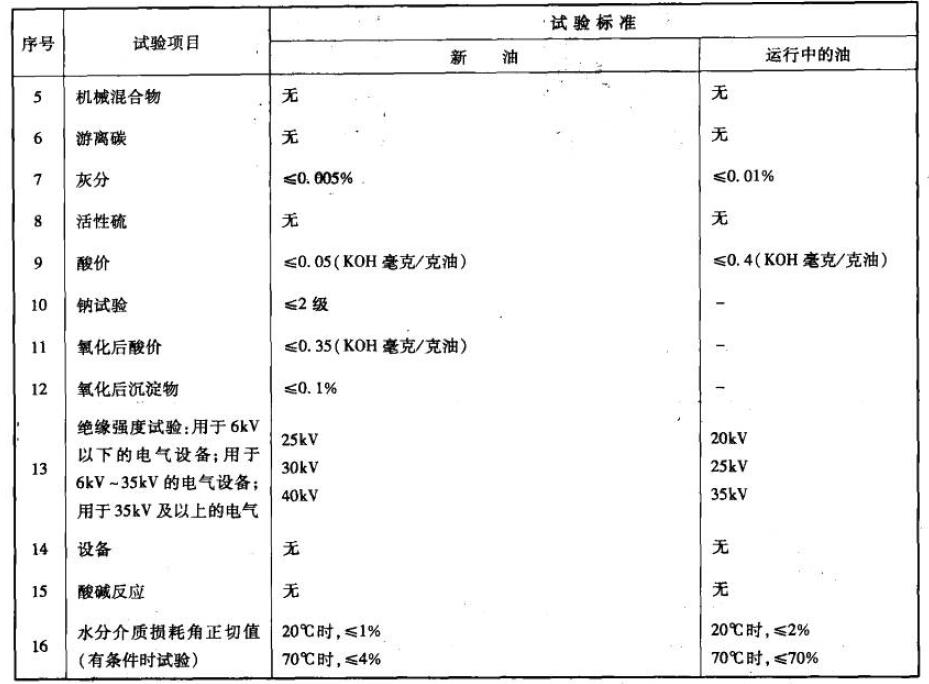

变压器油在变压器中不但起绝缘作用而且还有散热、灭弧作用。变压器油按凝固点不同可分为10号油、25号油和45号油(代号分别为DB-10、DB-25、DB-45)等,10号油表示在零下10开始凝固,45号油表示在零下45开始凝固,各地常用25号油。新油呈淡黄色,投人运行后呈淡红色。这些油不能随便混合使用。变压器在运行中对绝缘油要求很高,每隔6个月要采样分析试验其酸价、闪光点、水分等是否符合标准(见表3-2)。变压器油绝缘耐压强度很高但混杂质后将迅速降低,因而必须保持纯净并应尽量避免与外界空气尤其是水汽或酸气体接触。





油箱(外壳)是装变压器铁芯线圈和变压器油的。为了加强冷却效果,往往在其两侧或四周装有很多散热管,以加大散热面积。 .

4.套管及变压器的其他附件

变压器外壳与铁芯是接地的。为了使带电的高、低压线圈能从中引出,常用套管绝缘并固定导线,采用的套管根据电压等级决定,配电变压器上都采用纯瓷套管35kV及以上电压采用充油套管或电容套管以加强绝缘。高、低压侧的套管是不一样的,高压套管高而大,低压管低而小一般可由套管来区分变压器的高、低压侧。

变压器的附件还包括

(1)油枕。形如水平旋转的圆筒,见前图3-2其作用是减小变压器油与空气接触面积。容积一般为总油量的10%-13%,其中保持有一半油、一半气,使油在受热膨胀时得以缓冲。侧面装有借以观察油面高度的玻璃油表。为了防止潮气进入油枕,并能定期采取油样以供试验,在油枕及油箱上分别装有呼吸器、干燥箱和放油阀门、加油阀门、塞头等。

(2安全气道,又称防爆管。800kV·A以上变压器箱盖上设有φ80mm圆筒管弯成的安全气道,气道另一端用玻璃密封做成防爆膜一旦变压器内部线圈短路时,防爆膜首先破碎泄压以防油箱爆炸。

(3)气体继电器,又称瓦斯继电器或浮子继电器。800kV·A以上变压器在油箱盖和油枕连接管中,装有气体继电器。气体继电器有三种保护作用,当变压器内故障所产生的气体达到—定程度时,接通电路报警;当由于严重漏油而油面急剧下降时,迅速切断电路当变压器内突然发生故障而导致油流向油枕冲击时,切断电路。

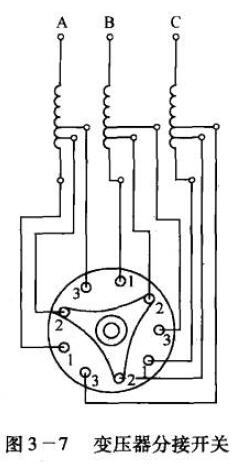

(4)分接开关。为调整二次电压,常在每相高压线圈末段的相应位置上留有3个(有的是5个)抽头,并将这些抽头接到一个开关上这个开关就称做分接开关。它的原理接线如图3-7所示。利用分接头开关能调整的电压范围是额定电压的±5%以内。调节应在停电后才能进行,否则有发生人身和设备事故的危险。




任何一台变压器都应装有分接头开关,因为当外加电压超过变压器绕组额定电压的10%时,变压器磁通密度将大大增加,使铁芯饱和而发热,增加铁损,因而不能保证安全运行。所以变压器应根据电压系统的变化来调节分接头以保证电压不致过高而烧坏用户的电机、电器电压过低则引起电动机过热或其他电器不能正常工作等情况。

二、电力变压器的型号与铭牌

1.电力变压器的型号

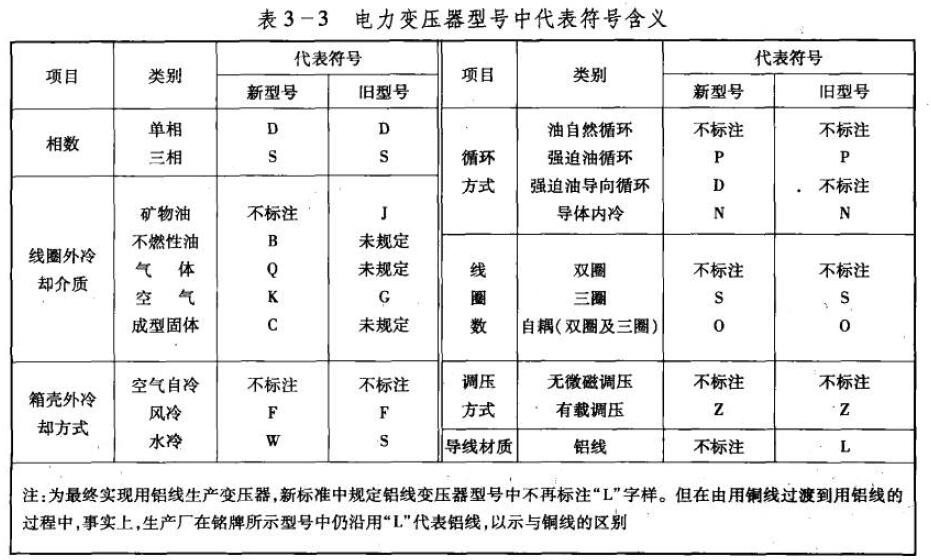

电力变压器的型号由两部分组成拼音符号部分表示其类型和特点数字部分斜线左方表示额定容量,单位为千伏安(kV·A)斜线右方表示原边电压,单位千伏(kV)。如SFPSL-31500/220表示三相强迫油循环三线圈铝线31500kV·A、220kV电力变压器。又如SL—800/10(旧型号为SJL—800/10),表示三相油浸自冷式双线圈铝线800kV·A、10kV电力变压器。型号中所用拼音代表行号含义见表3-3。


2.电力变压器的铭牌

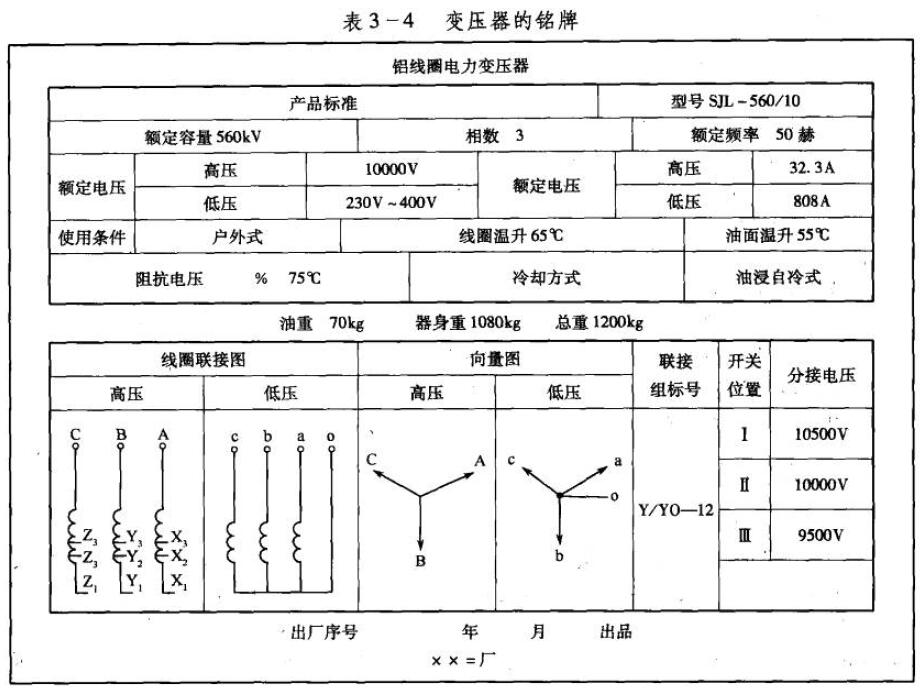

电力变压器的铭牌如表3-4。


下面对铭牌所列各数据的意义作简单介绍

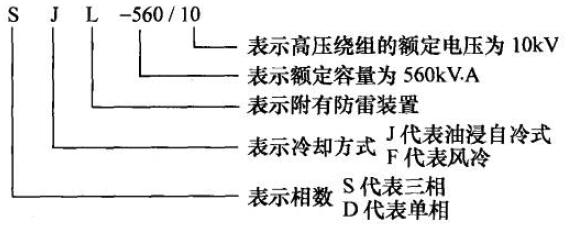

1型号。此变压器使用在户外,故附有防雷装置。


2额定容量。表示变压器可能传递的最大功率,用视在功率表示,单位为千伏安kV·A)。


单相变压器额定容量=额定电压×额定电流

3额定电压。原绕组的额定电压是指加在原绕组上的正常工作电压值,它是根据变压器的绝缘强度和允许发热条件规定的。副绕的额定电压是指变压器在空载时,原绕组加上额定电压后副绕组两端的电压值。

在三相变压器中,额定电压是指线电压。单位为伏V或千伏kV

4额定电流。变压器线圈允许长时间连续通过的工作电流,就是变压器的额定电流,单位为安培A。在三相变压器中指线电流。

5温升。温升指变压器在额定运行情况时允许超出周围环境温度的数值,它取决于变压器所用绝缘材料的等级。在变压器内部,线圈发热最厉害。这台变压器使用A级绝缘材料故规定线圈的温升为65,箱盖下的油面温升为55

6阻抗电压或百分阻抗。通常以表示,它表示变压器内部阻抗压降占额定电压的百分数。
