一、手动正转控制

1. 负荷开关正转控制

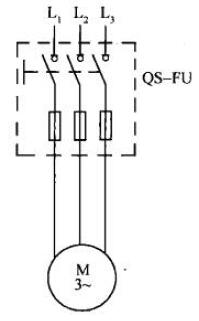

常用的负荷开关有铁壳开关和胶盖瓷底刀开关,控制电路如图1-1所示。

它是工厂中使用的三相电风扇和砂轮机等设备最常采用电路。

2. 组合开关正转控制

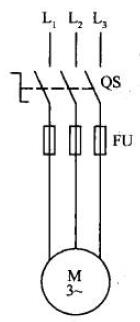

组合开关正转控制电路如图1-2所示。

  QQ截图20180601144749.jpg                QQ截图20180601144807.jpg

1-1 负荷开关正转控制电路             图1-2 组合开关正转控制电路

图中QS为组合开关,它的作用是引入电源或控制小容量电动机的启动和停止。企业中使用的小型台钻、机床的冷却泵电动机等设备常采用这种电路。

二、具有自锁的正转控制

如果要使电动机一经按过按钮启动后,在松开按钮时仍能连续运转,可以把接触器KM的常用辅助头并联在启动按钮SB2的两端,同时,在控制回路中再串联一个停止按钮SB1,控制电动机的停转,如图1-31-4所示,动作原理如下。

合上电源开关QS


松开启动按钮SB2,由于接在按钮SB2两端的KM常开辅助触点闭合自锁,控制回路仍保持接通,电动机M继续运转。

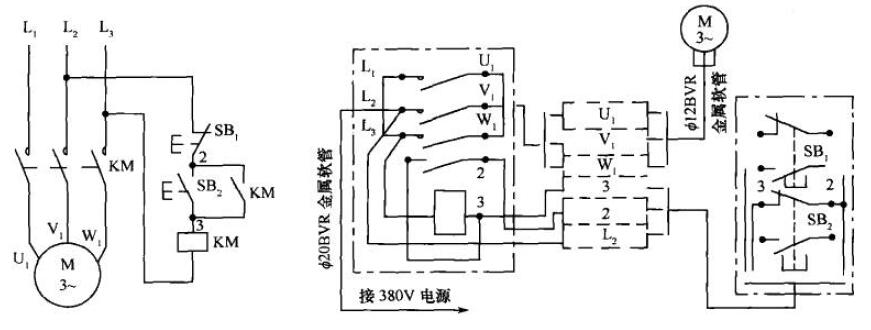

     图 1-3 具有自锁的正转控制电路              图1-4 电动机正转安装接线图

这种在启动按钮SB2松开后,控制回路仍能自行保持接通电路,叫做具有自锁(或自保)的控制电路,与启动按钮SB2并联的这一副常开辅助触点KM叫做自锁(或自保)触点。

自锁的控制电路特点是它具有欠电压与失电压(或零电压)保护作用。

1. 欠电压保护

在具有自锁的控制电路中,当电动机运转时,电源电压低到一定值(一般低到工作电压的85%)时,接触器线圈磁通减弱,电磁吸引力不足,动铁芯释放,常开辅助触点分断,失去自锁,同时主触点也分断,电动机停转而得到保护。

2. 失电压(或零电压)保护

采用自锁控制的电路,在电源停电恢复供电时,由于自锁触点已分断,控制回路不会接通,接触器线圈没有电流通过,电动机不会自行启动运转,可避免意外发生,这种保护称为失电压(或零电压)保护。

三、具有过载保护的正转控制

上述电路具有短路、欠电压和失电压保护,这是不够的,因为电动机在运转过程中,长期负载过大,或操作频繁、或断相运行等原因都可能使电动机的电流超过它的额定值,假如熔断器没及时熔断,这将引起绕组过热,若温度超过允许温升就会使绝缘损坏,甚至烧坏电动机,因此,对电动机必须采用过载保护,一般采用热继电器作为过载保护元件,如图1-5所示。

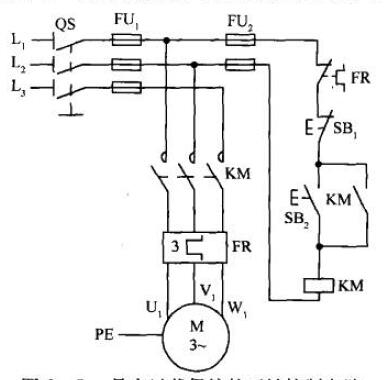

1-5 具有过载保护的正转控制电路

图中FR为热继电器,它的热元件串联在电动机的主回路中,常闭触点则串接在控制回路中。

假如电动机在运行过程中,由于过载的原因,使负载电流超过额定值时,经过一定时间延迟,串联在主回路中的热继电器的双金属片因为受热弯曲,使串联在控制回路中的常闭触点分断,切断控制回路,接触器KM的线圈断电,主触点分断,电动机M便脱离电源停转,从而达到了过载保护的作用。
