常见触电方式

按照人体触及带电体的方式和电流流过人体的途径,电击可分为单相触电、两相触电和跨步电压触电。

一、单相触电

当人体直接碰触带电设备的其中一相对,电流通过人体流入大地,这种触电现象称为单相触电。对于高压带电体,人体虽未直接触电,但由于超过了安全距离,高电压对人体放电,造成单相接地而引起的触电,也属于单相触电。

低压电网通常采用变压器低压侧中性点直接接地和中性点不直接接地(通过保护间隙接地)的接线方式,这两种接线方式发生单相触电的情况如图1-1所示。

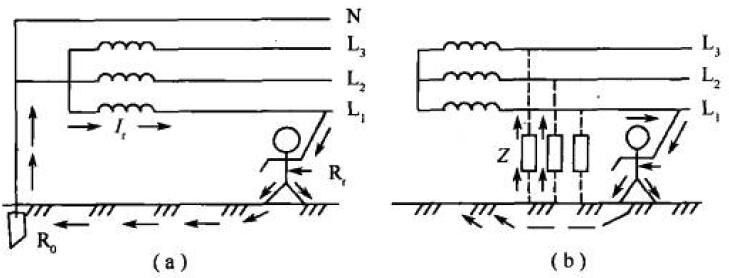

1-1 单相触电示意图

(a)中性点接地;(b)中性点不接地

在中性点直接接地的电网中,通过人体的电流为




式中:U为电气设备的相电压;R0为中性点接地电阻;Rt为人体电阻。

因为R0Rt相比较,R0甚小,可以略去不计,因此




从上式可以看出,若人体电阻按照1000Ω计算,则在220V中性点接地的电网中发生单相触电时,流过人体的电流将达220mA,已大大超过人体的承受能力,可能危及生命。

在低压中性点直接接地电网中,单相触电事故在地面潮湿时易于发生。

二、两相触电

人体同时接触带电设备或电路中的两相导体,或在高压系统中,人体同时接近不同相的两相带电导体,而发生电弧放电,电流从一相导体通过人体流入另一相导体,构成一个闭合回路,这种触电方式称为两相触电。

发生两相触电时,作用于人体上的电压等于线电压,这种触电是最危险的。

三、跨步电压触电

当电气设备发生接地故障,接地电流通过接地体向大地流散,在地面上形成电位分布时,若人在接地短路点周围行走,其两脚之间的电位差,就是跨步电压。由跨步电压引起的人体触电,称为跨步电压触电。

下列情况和部位可能发生跨步电压电击:

(1)带电导体,特别是高压导体故障接地处,流散电流在地面各点产生的电位差造成跨步电压电击。

(2)接地装置流过故障电流时流散电流在附近地面各点产生的电位差造成跨步电压电击。

(3)正常时有较大工作电流流过的接地装置附近,流散电流在地面各点产生的电位差造成跨步电压电击。

(4)防雷装置接受雷击时,极大的流散电流在其接地装置附近面各点产生的电位差造成跨步电压电击。

(5)高大设施或高大树木遭受雷击时,极大的流散电流在附近地面各点产生的电位差造成跨步电压电击。

跨步电压的大小受接地电流大小、鞋和地面特征、两脚之间的跨距、两脚的方位以及离接地点的远近等很多因素的影响。人的跨距一般按0. 8m考虑。
