试题展示 / 2018年2月机修钳工技师模拟试题及答案卷30

2018年2月机修钳工技师模拟试题及答案卷30

来源:云习网            发布时间:2018-02-20 03:30

试题展示2018年2月机修钳工技师模拟试题及答案卷30机修钳工职业资格技师最新最全,免费模拟练习

   2018年机修钳工模拟试题及答案由云习网提供

   职业资格下载地址  免费练习 。


1、(主观题)某旋转件的质量m=5kg,工作转速n=2900r/min,平衡精度等级为G6.3。试求平衡后允许的偏心距e和剩余不平衡力矩M(取重力加速度g≈10m/s2)。


正确答案:旋转件的角速度 ω=2πn/60=2π×2900/60=303.67 rad/s,由于平衡精度等级为G6.3,所以旋转件的偏心速度 ve=6.3 mm /s,允许的偏心距 e=1000 ve/ω=1000×6.3/303.67=20.75μm剩余不平衡力矩 M=We=mge=5×10×20.75=1037.5 N·μm =1.04 N·mm。平衡后允许的偏心距e为20.75μm,剩余不平衡力矩M为1.04 N·mm。


2、(单选题)三相步进电动机的步距角是1.5°,若步进电动机通电频率为2000Hz,则步进电动机的转速为()r/min。


A   3000

B   500

C   1500

D   1000

正确答案:B


3、(主观题)试述下图换刀和刀具夹紧机构图的工作原理及自动换刀装置常见故障和排除方法。 换刀和刀具夹紧机构图 l―刀具主轴I 2―刀具主轴箱 3―刀夹体 4―同步带轮 5―接近开关 6―花键套 7―弹簧 8―花键传动轴 9―密封圈 10―刀柄套 ll―刀夹体定位销 12―活塞 13―夹紧定位块 14―蝶形弹簧


正确答案:1、工作原理|(1)换刀时,由一液压缸驱动,使刀座夹边同刀夹体随链条支承沿拔刀方向(主轴方向)移动,刀夹体3柄部即脱离刀具主轴孔。当刀具在分度机构驱动下实现刀具换位后,再返回链上移动,新更换的刀夹体即可置入刀具主轴孔中。|(2)换刀后,装有动力刀具的刀夹体插入刀具主轴孔后,首先由定位销11初定位,然后在液压缸活塞12和碟形弹簧14的作用下完成精定位并夹紧。在靠近夹紧定位块的接近开关5检测确认已夹紧后,刀具主轴l才能起动。在弹簧力的作用下,刀夹体3尾部的扁键卡入花键传动轴8槽中,刀具开始旋转。|2、常见故障及排除方法:|(1)刀库中的刀套不能夹紧刀具,应顺时针旋转刀套两边的调整螺母,压紧弹簧,顶紧卡紧销。|(2)刀套不能拆卸或停留一段才能拆卸,检查操纵刀套90°拆卸的气阀,看它是否动作,气压不足,刀套的转动轴锈蚀等。|(3)刀具从机械手中脱落,检查刀具重量是否超重,机械手卡紧销损坏。|(4)刀具交换时发生掉刀,换刀时主轴箱没有到换刀位置或换刀点飘移,机械手抓刀时,没抓住,这时,需重新操作主轴箱,使其回到换刀位置,调整机械手手臂旋出75°气缸杆上的螺栓。|(5)机械手换刀速度过快过慢,若换刀快,气压太高或节流阀开口过大可保证气泵压力和流量,旋转节流阀至换刀速度合适为止。

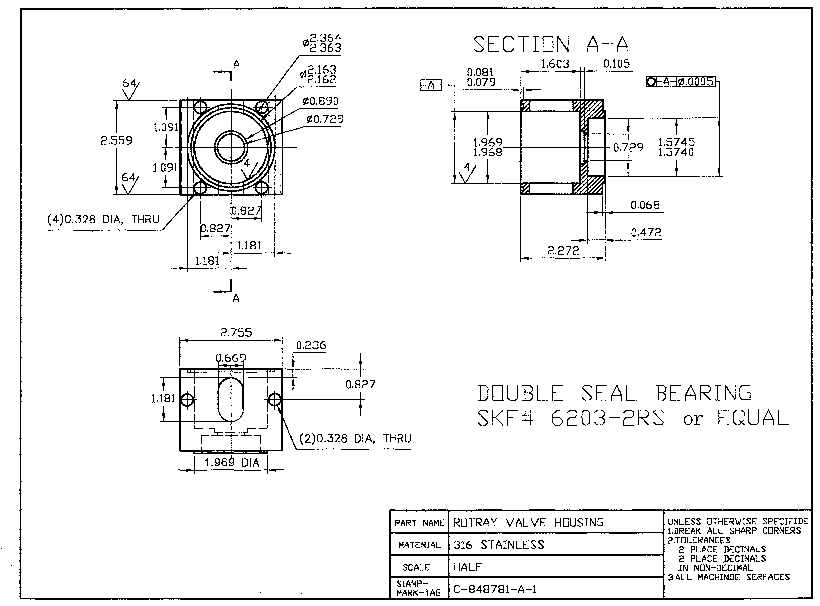

4、(主观题)阅读下图,回答下列问题:|(1)此件长、宽、高的最大尺寸是多少?|(2)此图尺寸是公制还是英制?根据何在?|(3)哪一个尺寸要求最精确?|(4)哪一部分有位置公差要求?|(5)此图属第几角投影?根据何在?


正确答案:


5、(单选题)在铸锻件毛坯表面上进行划线时,可使用()。


A   油漆

B   白灰水

C   机油

D   红丹粉

正确答案:B


6、(主观题)数控机床使用多年后,主轴箱噪声变大,请分析噪声原因及处理过程。


正确答案:1、机床主轴箱产生噪声的原因主要有:|(1)机床主传动系统中齿轮在运转时产生的噪声,主要包括:|①齿轮在啮合中,使齿与齿之间出现连续冲击而使齿轮在啮合频率下产生受迫振动并带来冲击噪声。|②因齿轮受到外界激振力的作用而产生齿轮固有频率的瞬态自由振动并带来噪声。|③因齿轮与传动轴及轴承的装配出现偏心引起的旋转不平衡的惯性力,因此产生了与转速相一致的低频振动。随着轴的旋转,每转发出一次共鸣噪声。|④因齿与齿之间的摩擦导致齿轮产生的自激振动并带来摩擦噪声。如果齿面凸凹不平,会引起快速、周期性的冲击噪声。|(2)轴承的噪声分析:轴承与轴径及支承孔的装配、预紧力、同心度、润滑条件以及作用在轴承上负荷的大小,径向间隙等都对噪声有很大影响。另外一个重要原因是国家标准对滚动轴承零件都有相应的公差范围,|因此轴承本身的制造偏差,在很大程度上就决定了轴承的噪声。可以说滚动轴承的噪声是该机床主轴变速系统的另一个主要噪声源,特别在高转速下表现更为强烈。滚动轴承最易产生变形的部位就是其内外环。内外环在外部因素和自身精度的影响下,有可能产生摇摆振动、轴向振动、径向振动、轴承环本身的径向振动和轴向弯曲振动。|2、对主轴箱噪声的处理及控制:|(1)齿轮的噪声控制|由于齿轮噪声的产生是多因素引起的,其中有些因素是齿轮的设计参数所决定的。针对该机床出现的主轴传动系统的齿轮噪声的特点,在不改变原设计的基础上,有下列在原有齿轮上进行修整和改进的一些做法:|①齿形修缘。由于齿形误差和法向齿距的影响,在轮齿承载产生了弹性变形后,会使齿轮啮合时造成瞬时顶撞和冲击。因此,为了减小齿轮在啮合时由于齿顶凸出而造成的啮合冲击,可进行齿顶修缘。齿顶修缘的目的就是校正齿的弯曲变形和补偿齿轮误差,从而降低齿轮噪声。|②控制齿形误差。一般情况下,齿形误差越大,产生的噪声也就越大。|③控制啮合齿轮的中心距。在控制啮合齿轮的中心距时,将齿轮的外径,传动轴的弯曲变形及传动轴与齿轮、轴承的配合都控制在理想状态,这样可尽量消除由于啮合中心距的改变而产生的噪声。|④润滑油对控制噪声的作用。润滑油在润滑和冷却的同时,还起一定的阻尼作用,噪声随油的数量和粘度的增加而变小。|(2)轴承的噪声控制|①控制内外环质量。|②控制轴承与孔和轴的配合精度。在机床的主传动系统中,轴承与轴和孔配合时,应保证轴承有必要的径向间隙。径向工作间隙的最佳数值,是由内环在轴上和外环在孔中的配合以及在运行状态下内环和外环所产生的温差所决定的。因此,轴承中初始间隙的选择对控制轴承的噪声具有重要意义。


7、(判断题)工艺准备是为了实现产品设计,确定制造方法和技术准备的一系列准备工作。工艺准备是企业生产技术准备工作的重要内容之一,它与产品设计有着紧密的联系。

正确答案:正确


8、(判断题)液压传动系统中采用密封装置的主要目的是为了防止灰尘的进入。

正确答案:错误


9、(多选题)数控机床的电气故障分强电故障和弱电故障,弱电故障主要是指()。


A   继电器

B   伺服单元

C   接触器

D   PLC控制器

E   CNC装置

正确答案:BDE


10、(判断题)对于万件以上大批量的注塑零件的生产可利用快速制造的原型,采用喷涂技术制造金属冷喷模。

正确答案:错误


11、(多选题)几何形状精度和相互位置精度达不到要求的主要表现形式有()。


A   发生椭圆度

B   产生母线直线度误差

C   产生锥度误差

D   引起径向跳动

E   运动速度下降

正确答案:ABCD


12、(单选题)霉雨天气停置不用的机床,一开机易发生故障,主要是由于()作用,导致器件损坏。


A   物理或化学

B   光合

C   老化

D   机械

正确答案:A


13、(主观题)珠光体灰铸铁的性能特点与用途有哪些?


正确答案:强度低,塑性、韧性差,但具有良好的铸造性、切削性和加工性,较高的耐磨性、减振性及较低的缺口敏感性。主要用于制造承受较大载荷和要求一定的气密性或耐蚀性等较重要的零件,如齿轮、机座、飞轮、活塞、汽缸体、液压缸、阀门等。


14、(判断题)当两金属表面的硬度相等时,其磨粒磨损将很小。

正确答案:正确


15、(多选题)测量车床尾座移动对溜板移动的平行度的步骤是()。


A   两次测量分别计算

B   测头顶在尾座顶尖套的上母线,移动溜板并推动尾座一起移动

C   在溜板全行程上检验。同样的方法在尾座顶尖套的侧母线上测量

D   把千分尺固定在溜板上

E   千分表在每米和全部行程上的最大读数差为平行度误差

正确答案:ABCDE


16、(主观题)设备改造(精化)的目的和原因。


正确答案:1、设备改造(精化)的目的是:|(1)提高设备可靠性和工序能力。|(2)提高劳动生产率。|(3)减轻操作劳动强度、提高设备自动化程度。|2、设备改造(精化)的原因是:|(1)工件结构特点的需要。如工件刚性差、易变形或形状独特等。|(2)工件技术要求的需要。如有些工件在应用的设备上加工达不到工件的技术要求、尺寸精度、表面粗糙度、位置精度等。|(3)工件加工批量的需要。改进设备的工序能力可以提高工件加工的生产率。


17、(主观题)某旋转件的质量m=20kg,工作转速n=2900r/min,平衡精度等级为G6.3。试求平衡后允许的偏心距e和剩余不平衡力矩M(取重力加速度g≈10m/s2)。


正确答案:旋转件的角速度 ω=2πn/60=2π×2900/60=303.67 rad/s,由于平衡精度等级为G6.3,所以旋转件的偏心速度 ve=6.3 mm /s允许的偏心距 e=1000 ve/ω=1000×6.3/303.67=20.75μm剩余不平衡力矩 M=We=mge=20×10×20.75=4150 N·μm =4.15 N·mm。平衡后允许的偏心距e为20.75μm,剩余不平衡力矩M为4.15 N·mm。


18、(多选题)数控机床螺距误差补偿量的设定,与下列()因素有关。


A   参考点和补偿点的位置

B   机械移动方向

C   补偿间隔是正值时,用此值进行补偿

D   补偿间隔是零时,此轴不进行补偿

E   设定了螺距误差补偿量后,要重新返回参考点

正确答案:ABCDE


19、(判断题)单缸互锁回路使用两个常闭两位两通电磁阀,只有两个电磁阀同时启动活塞动作的回路。

正确答案:正确


20、(主观题)工序质量控制计划的作用和主要内容。


正确答案:1、工序质量控制计划的作用是按照产品图样、技术文件和质量特征重要性分级的要求,进一步明确关键工序中应做的工作,确定在什么时间、由哪些部门和哪些负责人做好这些工作。其中包括关键质量控制的准备和质量活动。|2、工序质量控制计划的主要内容有:|(1)工序质量控制点明细表。|(2)工序质量分析表。|(3)工序质量控制点应用的文件以及控制文件的目录。|(4)为使工序质量控制点有效,应制定的管理办法和实施要求。


21、(单选题)凡在坠落高度()m,有可能坠落的高处进行作业,均称为高处作业。


A   ≥1

B   ≥2

C   ≥2.5

D   ≥3

正确答案:B


22、(判断题)为减小工件变形,薄壁工件应尽可能不用径向加紧的方法,而采用轴向失紧的方法。

正确答案:正确


23、(多选题)某配套SIEMENS3M的立式加工中心,在使用过程中经常无规律地出现“死机”、系统无法正常起动等故障。机床故障后,进行重新开机,有时即可以正常起动,有时需要等待较长的时间才能起动机床;机床在正常起动后,又可以恢复正常工作。由于该机床只要在正常起动后,即可以正常工作;且正常工作的时间不定,有时可以连续进行数天,甚至数周的正常加工;有时却只能工作数小时,甚至几十分钟,故障随机性大,无任何规律可寻,此类故障属于比较典型的“软故障”。发生这种故障的原因主要是()。


A   数控系统的硬件有故障

B   数控系统的软件有故障

C   数控系统的接地系统不良

D   数控系统的电缆屏蔽连接不正确

E   来自系统外部的电磁干扰和电源干扰

正确答案:CDE


24、(单选题)在夹具中用较长的V形槽来作工件圆柱表面的定位元件时,它可以限制工件的()自由度。


A   两个

B   三个

C   四个

D   五个

正确答案:C


25、(单选题)CNCTranmissionbelt的中文意思是()。


A   数控机床用传送带

B   数控机床用主轴

C   数控机床用皮带

D   数控机床用电机

正确答案:A


26、(判断题)主轴定向准停的控制,当采用位置编码器作为位置检测器件时,为了控制主轴位置,主轴与编码器之间必须是1∶1传动或将编码器直接安装在主轴轴端。当采用磁性传感器作为位置检测器件时,磁性器件应直接安装在主轴上,而磁性传感头则应固定在主轴箱体上。

正确答案:正确


27、(主观题)中碳钢的性能特点与用途有哪些?


正确答案:具有较高的强度和硬度,其塑性和韧性随含碳量的增加而逐步降低,切削性能良好。经调质后,能获得较好的综合力学性能。主要用来制作受力较大的机械零件,如连杆、曲轴、齿轮和联轴器等。


28、(单选题)继电器是通过()对电路实行控制的。


A   闸刀开关

B   空气开关

C   接触器

D   接触开关

正确答案:C


29、(单选题)封闭环的公差等于()。


A   增环公差之和

B   减环公差之和

C   组成环公差之和

D   增环公差与减环公差之差

正确答案:C


30、(单选题)大型工件划线时,应选定划线面积较大的位置()(划线位置,这是因为在校正工件时,较大面比较小面准确度高。


A   粗

B   精

C   初始

D   第一

正确答案:D
