电工入门第二节

第二节电工识图

一、电气常用文字符号及图形符号

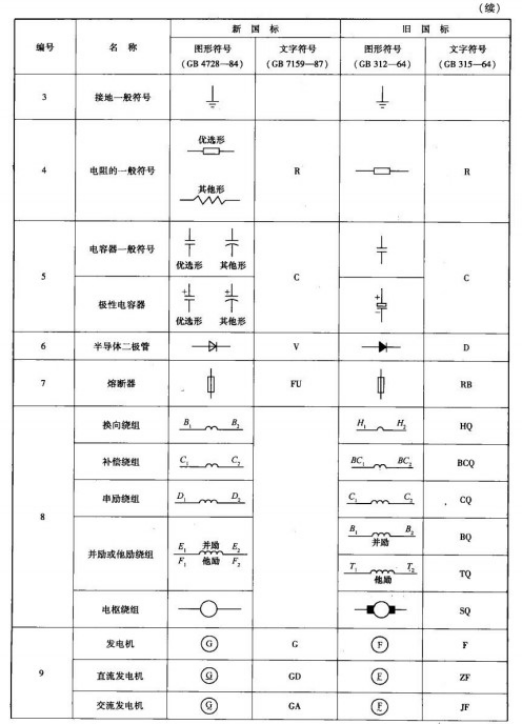

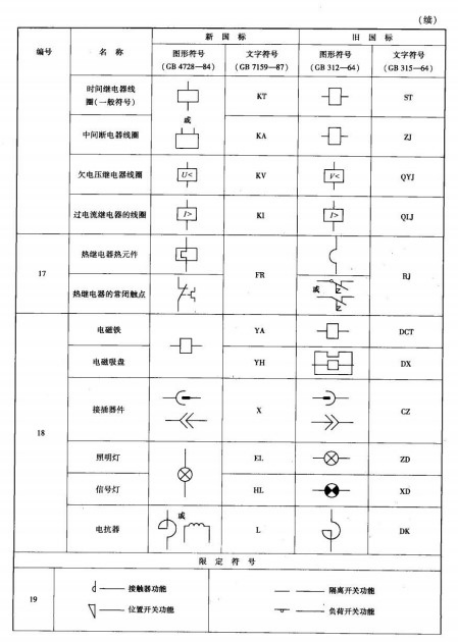

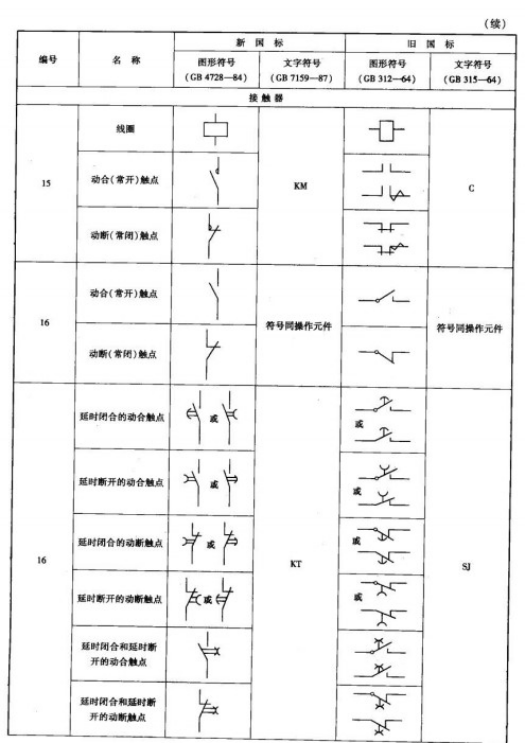

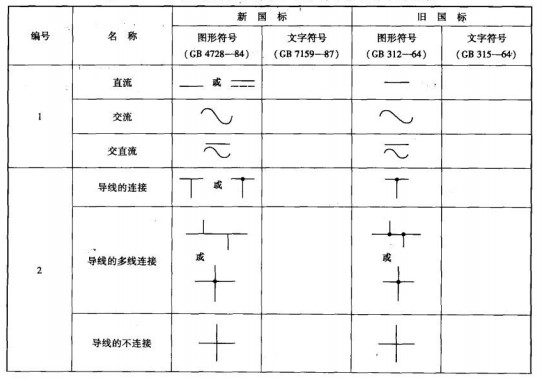

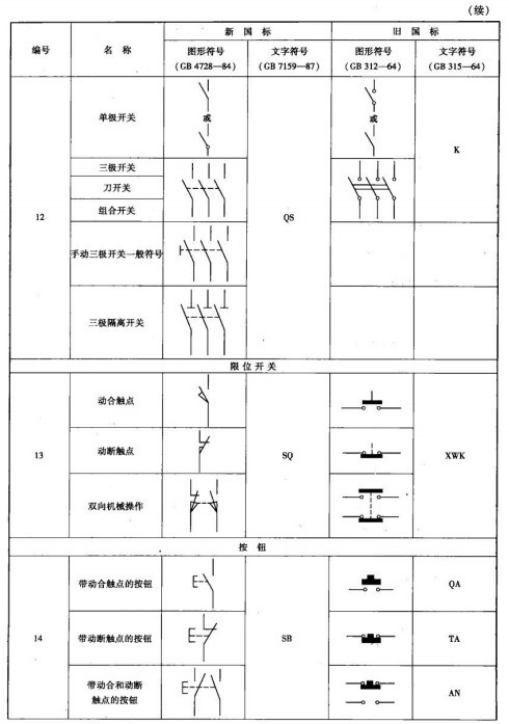

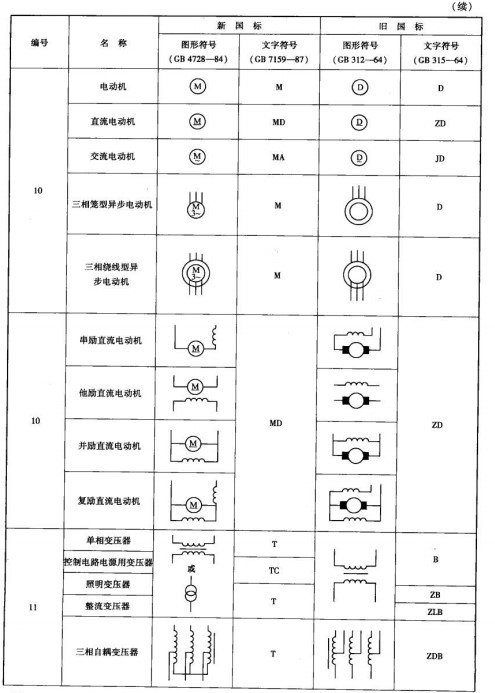

电气常用文字符号及图形符号新旧标准对照见表1 -2。

表1-2电气图常用文字符号和图形符号新旧标准对照表

二、电气制图的组成

电气图一般由电路、技术说明和标题栏3部分组成。

1. 电路

电路是电流的通路,是为了某种需要由某些电气设备或电器元件按一定方式组合起来的。 将这种电路画在图纸上，就是电路图。

电路的结构形式和所能完成的任务是多种多样的，就构成电路的目的来说一般有两个，一 是进行电能的传输、分配与转换;二是进行信息的传递和处理。

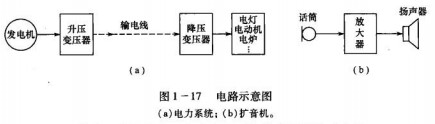

如图丨-17（a）所示，电力系统的作用是实现电能的传输、分配和转换，其中包括电源、负 载和中间环节。

发电机是电源，是供应电能的设备。在发电厂内把其能量转换为电能。

电灯、电动机、电磁炉等都是负载，是使用电能的设备，它们分别把电能转换为光能、机械 能、热能等。

变压器和电线是中间环节，起传输和分配电能的作用。图1 -17（b）所示为扩音机电路示 意图,是进行信号传递和处理的一个实例。在这个电路中，先由麦克风（话筒）把语音或音乐 （通常称为信息）转换为相应的电信号，而后通过电路传递到喇叭（扬声器），把电信号还原为 语音或音乐。由于麦克风输出的电信号比较微弱，不足以推动喇叭发音，因此中间还要用放大 器将电信号放大,这个过程称为信号的处理。

在图1-17（b）中,麦克风是输出电信号的设备，称为信号源，相当于电源，但与上述的发 电机、电池这种电源不同，信号源输出的电信号（电压和电流）的变化规律取决于所加的信息。 _叭是接收和转换电信号的设备，也就是负载。

电路是电气图的主要构成部分。由于电器元件的外形和结构有很多种，因此必须使用国标的图形符号和文字符号来表示电器元件的不同种类、规格以及安装方式。此外，根据电气图 的不同用途，要绘制成不同形式的图，以便了解电路的工作过程及特点。对于比较复杂的电 路，还要绘制安装接线阁，必要时，还要绘制分开表示的接线图(俗称展开接线图)、平面布置 图等,以供生产部门和用户使用。

2. 技术说明

电气图中的文字说明和元件明细表等我们称为技术说明，文字说明目的是为了注明电路 的某些要点及安装要求，一般写在电路图的右上方，元件明细表主要用来列出电路中元件的名 称、符号、规格和数量等。元件明细表一般以表格形式写在标题栏的上方，其中的序号自下而 上编排。

3. 标题栏

标题栏画在电路图的右下角，主要注有工程名称、图名，设计人、制图人、审核人、批准人的 签名。标题栏是电气图的重要技术档案,栏目中签名人对阁中的技术内容是负有责任的。

三、电气图的基本表示方法

1.电器元件表示方法

1) 电器元件的表示方法

同一个电气设备及元件在不同的电气图中往往采用不同的图形符号来表示。例如，对概 略图、位置图，往往用方框符号或简单的一般符号来表示;对电路图和部分接线图，常采用一般 图形符号来表示，对于驱动和被驱动部分间具有机械连接关系的电器元件,如继电器、接触器 的线圈和触点，以及同一个设备的多个电器元件，可采用集中布置、半集中布置、分开布置法来 表示。

集中布置法是把电器元件、设备或成套装置中一个项目各组成部分的图形符号在电气图 上集中绘制在一起的方法，各组成部分用机械连接线(虚线)连接，连接线必须是一条直线。

一般为了使电路布局清晰,便于识别，通常将一个项目的某些部分的图形符号分开布置， 并用机械连接符号表示它们之间关系，这种方法称为半集中布置法。

有时为了使设备和装置的电路布局更清晰，便于识别,把一个项目图形符号的各部分分开 布置，并采用项目代号表示它们之间关系，这种方法称为分开布置法。

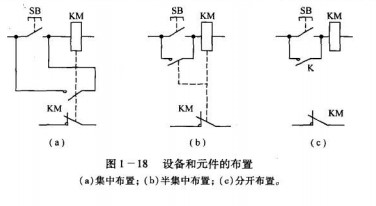

图1 -18是这三种布置方法的示例，其中接触器KM的线圈和触点分别集中布置，如 图1 -18(a)所示，半集中布置如图1 -18(b)所示,分开布置如图1 - 18(c)所示。采用分开 布置法的图与采用集中或半集中布置法的图给出的元件内容要相等，这是最基本原则。

凶为采用分开布置法的电气图省去了项目各组成部分的机械连接线，所以造成査找某个 元件的相关部分比较困难。而为识别元件各组成部分或寻找它们在图中的位置，除了要重复 标注项目代号外，还需要采用引人插图或表格等方法来表示电器元件各部分的位置。

2) 电器元件工作状态的表示方法

在图中我们均需按自然状态表示。所谓“自然状态”，是指电器元件或设备的可动部分处 于未得电、未受外力或不工作的状态或位置。例如：

(1) 接触器和电磁铁的线圈未得电时，铁芯未被吸合，因而其触点处于尚未动作的位置。

(2) 断路器和隔离开关处在断开位置。

(3) 零位操作的手动控制开关在零位状态，不带零位的手动控制开关在图中规定的位置。

(4) 机械操作开关、按钮处在非工作状态或不受力状态时的位置。

(5) 保护用电器处在设备正常工作状态时的位置，如热继电器处在双金属片未受热而未 脱扣时的位置。

3) 电器元件触点位置的表示方法

(1) 对于继电器、接触器、开关、按钮等元件的触点，其触点符号通常规定为“左开右闭、下 开上闭”，即当触点符号垂直布置时，动触点在静触点左侧为动合(常开)触点，而在右侧为动 断(常闭)触点；当触点符号水平布置时,动触点在静触点下侧为动合(常开)触点，而在上侧为 动断(常闭)触点。

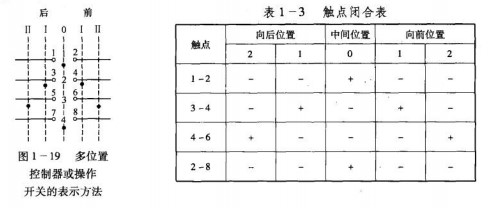

(2) 万能转换开关、控制器等人工操作的触点符号一般用图形、操作符号以及触点闭合表 来表示。例如，5个位置的控制器或操作开关可用图1 _ 19所示的图形表示。以“0”代表操作 手柄在中间位置，两侧的罗马数字表示操作位置数,在该数字上方可标注文字符号来表示向 前、向后、自动、手动等操作，短划表示手柄操作触点开闭位置线，有“ • ”处表示手柄转向此位 置时触点接通，无“ • ”处表示触点不接通。复杂开关需另用触点闭合表来表示。多于一个以 上的触点分别接于各电路中，可以在触点符号上加注触点的电路号或触点号，一个开关的各触 点允许不画在一起。可用表1-3所示的触点闭合表来表示。

4) 电器元件技术数据及标志的表示方法

(1) 电器元件技术数据的表示方法。电器元件的技术数据一般标在其图形符号附近。当 连接线为水平布置时，尽可能标注图形符号的下方，如图1 -20(a)所示;垂直布置时，标注在 项H代号右方，

如图1 -20(b)所示。技术数据也可以标注在电机、仪表、集成电路等的方框符 号或简化外形符号内，如图1 -20(c)所示。

(2)标志的表示方法。当电器元件的某些内容不便于用图示形式表达清楚时，可采用标 志方法放在需要说明的对象旁边。

2.连接线的一般表示方法

电气图上各种图形符号之间的相互连线，我们称为连接线。

1) 导线的一般表示方法

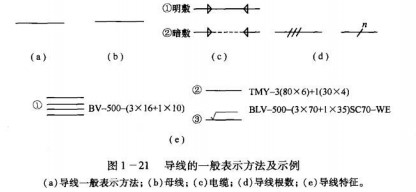

(1) 导线的一般表示符号如1 -21 (a)所示,可用于表示单根导线、导线组，也可以根据情 况通过图线粗细、图形符号及文字、数字来区分各种不同的导线，如图1 -21(b)所示的母线及 如图1-21( c)所示的电缆等。

(2) 导线的根数表示方法如图1 -21(d)所示，根数较少时，用斜线(45°)数量代表导线根 数;根数较多时，用--根小短斜线旁加注数表示。

(3) 导线特征的标注方法如图1 -21(e)所示，导线特征通常采用字母、数字符号标注。

2) 图线和粗细

主电路图、主接线图等采用粗实线;辅助电路图、二次结电路图等则采用细实线，而母线通 常要比粗实线宽2倍~3倍。

3) 导线连接点的表示

“T”形连接点可加实心圆点“ • ”，也可不加实心圆点，如图1 -22(a)所示。对“ +”形接 点，则必须加实心圆点，如图1 -22(b)所示。

4) 连接线的连续表示法和中断表示法

(1) 连接线的连续表示法。它是将表示导线的连接线用同一根图线首尾连通的方法。连 续线一般用多线表示。当图线太多时，为便于识图，对于多条去向相同的连接线用单线法表示。

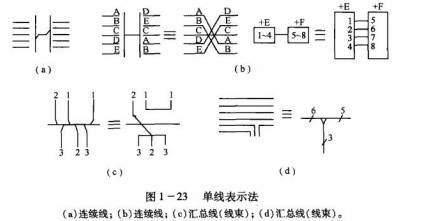

当多条线的连接顺序不必明确表示时，可采用图1 -23(a)的单线表示法，但单线的两端 仍用多线表示;导线组的两端位置不同时，应标注相对应的文字符号，如图1 - 23 ( b)所示。

当导线汇人用单线表示的一组平行连接线时，汇接处用斜线表示，其方向应易于识别连接 线进人或离开汇总线的方向，如图1 -23(c)所示；当需要表示导线的根数时,可按图1 -23 (d)所示来表示。

(2)连接线的中断表示法。去向相同的导线组，在中断处的两端标以相应的文字符号或 数字编号，如图1-24(a)所示。

两设备或电器元件之间的连接线，如图］-24(b)所示,用文字行号及数字编号表示中断。 连接线穿越图线较多的区域时,将连接线中断，在中断处加相应的标记，如图1 -24(c) 所示。

5）连接线的多线、单线和混合表示法

按照电路图中图线的表达根数不同,连接线可分为多线、单线和混合表示法。

每根连接线各用一条图线表示的方法，叫做多线表示法，其中大多数是三线;两根或两根 以上（大多数是表示三相系统的3根线）连接线用一条图线表示的方法，叫做单线表示法；在 同一图中，单线和多线同时使用的方法，叫做混合表示法。

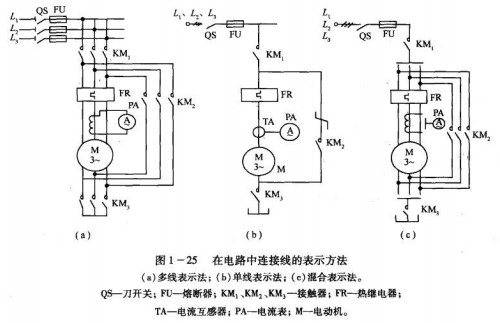

图1 -25所示为三相笼形感应电动机Y - △减压启动电路的多线、单线、混合线表示法的 电气控制电路图。图1 -25（a）所示为多线表示法，描述电路工作原理比较清楚，但图线太多 显得乱些;图1 - 25 （b）为单线表示法，图面简单,缺点是对某些部分（如A连接）描述不够详 细；图1 -25（c）为混合表示，兼有二者的优点,在复杂图形情况下被采用。

四、看电气图的基本要求和步骤

1. 看图的基本要求

1 ）从简单到复杂，循序渐进地看图

初学者要本着从易到难、从简单到复杂的原则看图。一般来讲,照明电路比机床控制电路 要简单，电动机主电路比控制电路简单。复杂的电路都是简单电路的组合，从看简单的电路图 开始,搞清每一电气符号的含义，明确每一电器元件的作用，理解电路的工作原理，为看复杂电 气图打下基础。

2）要学好电工学、电工技术的基础知识

电工学讲的主要就是电路和电器。电路又可分为主电路、主接线电路以及辅助电 路、二次接线电路。主电路是电源向负载输送电能的电路。主电路一般包括发电机、开 关、熔断器、接触器主触点、电力电子器件和负载（如电动机、电灯等）。辅助电路是对主 电路进行控制、保护以及指示的电路。辅助电路一般包括继电器、指示灯、控制开关和接 触器辅助触点等。

电器是电路不可缺少的组成部分。在供电电路中，最常用到隔离开关、断路器、负荷开关、 熔断器等，在机床等机械设备的电气控制电路中,常用到继电器、接触器和控制开关等。读者 应了解这些电器元件的性能，结构、原理、相互控制关系以及在整个电路中的地位和作用。

在实际生产中，所有电路如输变配电、机床电路、照明、电子电路等，都是建立在电工、电子 技术理论基础之上的。因此，要想准确、迅速地看懂电气图，必须具备一定的电工、电子技术基 础知识，进而分析电路，理解图纸所包含的内容。

3） 要熟i己图形符号和文字符号

图形符号和文字符号很多，要做到熟记会用，我们可先熟读会背各专业共用的图形符号， 然后逐步扩大，掌握更多的符号，就能读懂不同专业的电气图。

4） 掌握各类电气图的典型电路

典型电路一般是最常见、常用的基本电路。如异步电机中的制动、正反转控制电路，行程 限位控制电路，电子电路中的整流电路和放大电路，都是典型电路。

不管多么复杂的电路，都是由典型电路派生而来的，或者是由若干典型电路组合而成的， 掌握熟悉各种典型电路，有利于对复杂电路的理解,能较快地分清主次环节，抓住主要内容，从 而看慊较复杂的电气图。

5） 了解各类电气图的绘制特点

各类电气图都有各自的绘制方法和绘制特点。了解电气图的主要特点及绘制电气图的规 则，并利用其规律,就能提高看图效率。

6） 把电气图与主体工程图对应起来看

电气施工往往与主体工程配合进行。如电气设备的布置与土建平面布置、立面布置有关， 电路走向与建筑结构的梁、柱、门窗、楼板的位置、走向有关，还与管道的规格、用途、安装方法 等有关。特别是一些暗敷电路、电气设备基础及各种电气预埋件，更与土建工程密切相关。因 此，阅读某些电气图还要与有关的土建图、管路图及安装图对应起来看。

7） 了解涉及电气图的有关标准和规程

看图的主要目的是用来指导实际的工作。有些技术要求在有关的国家标准或技术规程、 技术规范中已作了明确的规定，因而在读电气图时，必须了解这些相关标准、规程、规范，才能 真正读慊图。 .

2. 看图的一般步骤

1） 看图纸说明

拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如技术说明、电器元件明细表、 施工说明书等，结合自己的电工知识，对该电气阁便有一个明确的认识，从而整体上理解图纸 的内容。

2） 看概略图和框图

由于概略图和框图只是概略表示系统的基本组成及其主要特征，所以概略图和框图多采 用单线图。

3） 看电路图是看图的重点和难点

电路图是电气图的核心,是最重要部分。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电 路和辅助电路;按照先看主电路,再看辅助电路的顺序进行。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件,依次往电源端 看;看辅助电路时，则自上而下、从左至右看，即先看主电源,再顺次看各条支路,分析各条支路 电器元件的工作情况及其对主电路的控制关系,注意电气与机械机构的连接关系。

通过看主电路，搞清负载是如何取得电源的，电源线经过哪些元件到达负载和为什么要通 过这些元件;通过看辅助电路，应搞清辅助电路的构成，各电器元件之间的相互联系和控制关 系及其动作情况等。同时,要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的 工作原理。

4) 电路图与接线图对照起来看

接线图和电路图互相对照,方便搞清楚接线图。读接线图时,要根据端子标志和回路标号 从电源端顺次査下去，搞清楚电路走向和电路的连接方法，以及各电器元件如何连接。

配电盘内、外电路相互连接必须通过接线端子板。因此，看接线图时，必须搞清楚端子板 的接线情况。
