一、低压配电屏的用途

低压配电屏又叫开关屏或配电柜,它是将低压电路所需的开关设备、测量仪表、保护装置和辅助设备等,按一定的接线方案安装在金属柜内构成的一种组合式电器设备,用以进行控制、保护、计量、分配和监视等。适用于额定工作电压不超过380V低压配电系统中的动力、配电、照明配电之用。

二、低压配电屏的结构特点

我国生产的低压配电屏有固定式和手车式两大类,基本结构方式可分为焊接式和积木组合式两种。常用的低压配电屏有PGL型交流低压配电屏、BFC系列抽屉式低压配电屏、GCL型低压配电屏、GGL系列动力中心和GCK系列电动机控制中心。

现将以上几种低压配电屏分别介绍如下。

1.PGL型低压配电屏P——配电屏C——固定式L——动力用

最常使用的有PGL1型和PGL2型低压配电屏,其中PGL1型分断能力为15kAPGL2型分断能力为30kA主要用于户内安装的低压配电屏,其结构特点如下:

1采用薄钢板焊接结构可前后开启,双面进行维护。配电屏前有门上方是仪表板,装设指示仪表。

2组合屏的屏间全部加有钢制的隔板,可把事故降低。

3主母线的电流有1000A和1500A两种规格,主母线安装于屏后柜体架上方,设有母线防护罩以防止坠落物件而造成主母线短路事故。

4屏内外均涂有防护漆层,始端屏、终端屏装有防护侧板。

5中性母线9零线装置于屏的下方绝缘子上。

6主接地点焊接在后下方的框架上,仪表门焊有接地点与壳体相连,可构成了完整的接地保护电路。

2.BFC型低压配电屏B——低压配电柜(F——防护型C——抽屉式

BFC低压配电屏的主要特点为各单元的所有电器设备均安装在抽屉中或手车中,当某一回路单元发生故障时可以换用备用手车,以便迅速恢复供电。而且,由于每个单元为抽屉式,密封性好不会扩大事故,便于维护提高了运行可靠性。BFC型低压配电屏的主电器在抽屉或手车上均为插入式结构,抽屉或手车上均设有连锁装置以防止误操作。

3.GGL型低压配电屏G——柜式结构,G——固定式L——动力用

GGL型低压配电屏为积木组装式结构全封闭型式,防护等级为IP30内部选用新型的电器元件,内部母线按三相五线装置。此种配电屏具有分断能力强、动稳定性好、维修方便等优点。

4.GCL系列动力中心G——柜式结构,C——抽屉式L——动力中心

GCL系列动力中心适用于大容量动力配电和照明配电,也可作为电动机的直接控制使用。其结构型式为组装封闭结构,防护等级为IP30每一功能单元回路均为抽屉式有隔板分开有防止事故扩大作用,主断路导轨与柜门有机械连锁,保证人身安全。

5.GCK系列电动机控制中心G—柜式结构,C——抽屉式,K——控制中心

GCK系列电动机控制中心,是一种作为企业动力配电、照明配电与电动机控制用的新型低压配电装置。根据功能特征分为JX进线型KD馈线型两类。

GCK系列电动机控制中心为全封闭功能单元独立式结构,防护等级为IP40级,这种控制中心保护设备完善,保护特性好,所有功能单元能通过接口与可编程序控制器或微处理机连接作为自动控制系统的执行单元。

6.GGD型交流低压配电柜G—交流低压配电柜,G—固定安装D—电力用柜

GGD型交流低压配电柜是新型低压配电柜。具有分断能力高,动热稳定性好,电器组合方便实用性强结构新颖防护等级高等特点,可作为低压成套开关设备的更新换代产品。

CGD型配电柜的构架采用钢材局部焊接并拼接而成,主母线在柜的上部后方,柜门采用整门或双门结构柜体后面均采用对称式双门结构,具有安装、拆卸方便等特点。柜门的安装件与构架间有完整的接地保护电路。防护等级为IP30。

三、低压配电屏安装及投入运行前的检查

安装时,配电屏相互间及其与墙体间的距离应符合要求,且应牢固、整齐美观要求接地良好。两侧和顶部隔板完整,门应开闭灵活,回路名称及部件标号齐全,内外清洁无杂物。

低压配电屏在安装或检修后,投运行前应进行下列各项检査试验:

1柜体与基础型钢固定无松动,安装平直。屏面油漆应完好,屏内应清洁,无污垢。

2检査各开关操作是否灵活,各触点接触是否良好。

3检査母线连接处接触是否良好。

4检査二次回路接线是否牢固,线端编号是否符合设计要求。

5检査接地是否良好。

6抽屉式配电屏应推抽灵活轻便,动、静触点应接触良好并有足够的接触能力。

7试验各表计量是否准确,继电器动作是否正常。

81000V兆欧表测置绝缘电阻,应不小于0.5MΩ,应进行交流耐压试验,一次回路的试验电压为lkV。

四、低压配电屏巡视检查

为了保证对用电场所的正常供电对配电屏上的仪表和电器要经常进行检査和维护,并做好记录,以便及时发现问题和消除隐患。

对运行中的低压配电屏,通常应检査以下内容:

1配电屏及电屏的电器元件的名称、标志、编号等是否模糊、错误,盘上所有的操作把手、按钮和按键等的位置与现场实际情况要相符固定不得松动,操作不得迟缓。

2检查配电屏上信号灯和其他信号指示是否正确。

3隔离开关、断路器、熔断器合互感器等的触点是否牢靠,有无过热、变色现象。

4二次回路导线的绝缘不得破损、老化,并要测其绝缘电阻。

5配电屏商标有操作模拟板时,模拟板与现场电器设备的运行状态是否对应。

6仪表或表盘玻璃不得松动,仪表指示不得错误经常清扫仪表和其他电器上的灰尘。

7配电室内的照明灯具要完好,照度要明亮均匀

8巡视检査中发现的问题应及时处理并记录存档。

五、低压配电装置运行维护

1对低压配电装置的有关设备,应定期清扫和摇测绝缘电阻,用500V兆欧表测量母线、断路器、接触器和互感器的绝缘电阻,以及二次回路的对地绝缘电阻等均应符合规定要求。

2低压断路器故障跳闸后,在没有査明并消除跳闸原因前,不得再次合闸运行。

3对频繁操作的交流接触器,每3个月进行检査。

4定期校验交流接触器的吸引线圈,在电路电压为额定值的85%~105%时,吸引线圈应可靠吸合而电压低于额定值的40%时则应可靠地释放。

5经常检査熔断器的熔体与实际负荷是否匹配,各连接点接触是否良好,有无烧损现象,并在检査时清除各部位的积灰。

6铁壳开关的机械闭锁不得异常速动弹簧不得锈蚀、变形。

7检査三相瓷底胶盖刀闸是否符合要求,在开关的出线侧是否加装了熔断器与之配合使用。

六、小型变电所的配电系统及配电电路连接方式

小型变电所的配电系统如图1-1所示,高压侧装有髙压隔离开关与熔断器。为了防止雷电波沿架空电路侵变电所,应安装避雷器F为了测量各相负荷电流与测量电能消耗,低压侧装设电流互感器。有的变电所在高压侧也装置电流互感器,可测包括变压器在内的有功与无功电能消耗。

工厂的变电所与配电所是全厂供电的枢纽,它的位置应尽量靠近厂内的负荷中心即用电最集中的地方,并应考虑到进线和出线方便。

配电电路连接方式如图1-2所示。

放射式连接方式是每一独立负载或一群集中负载均由单独的配电线供电。这种配电电路的优点是供电可靠性强、维护方便,某一配电电路发生故障不会影响其他电路的运行,缺点是导线消耗量大、配电设备多、费用较大。

干线式如图1-3所示。这种方式是每一独立负载或一群负载按其所在位置次接到某一配电干线上。这种电路所用导线和电器均较放射式少,因此比较经济,缺点是当干线发生故障时接在它上面的所有设备均将停电。

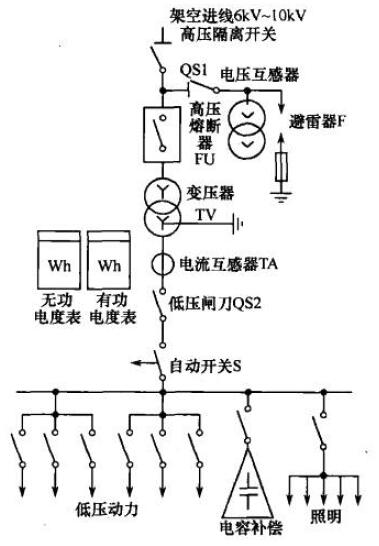

1-1 小型变电所的配电系统

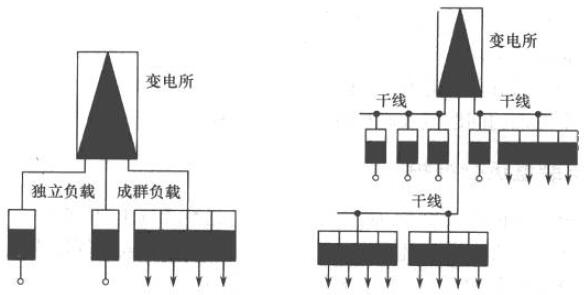

1-2 放射式连接      1-3干线式连接
