一、主电路分析

主电路共有4台电动机见图1-2。其中M1为液压泵电动机,起到实现工作台的往复运动作用,由接触器KM1的主触点控制,单向旋转M2为砂轮电动机,起到带动砂轮转动完成磨加工工作作用M3是冷却泵电动机,M2和M3同由接触器KM2的主触点控制,单向旋转,冷却泵电动机M3只有在砂轮电动机M2启动后才能运转。由于冷却泵电动机和机床床身是分开的,因此通过插头插座XS2和电源接通M4是砂轮升降电动机用于磨削过程中调整砂轮与工件之间的位置,由接触器KM3、KM4的主触点控制双向旋转。






M1M2、M3是长期工作,所以装有FR1FR2、FR3分别对其进行过载保护M4是短期工作的,可不设过载保护。4台电动机共用一组熔断器FU1作短路保护。

二、控制电路分析

1.液压泵电动机M1的控制见图1-2

合上总开关QS1,整流变压器T在图[16、17]区的副边绕组输出135V交流电压,经桥式整流器UR在图[16、17]区整流得到直流电压使电压继电器KUD在图[16、17]区得电吸合,其动合触点KUD9-2在图[7]区闭合,使液压泵电动机M1和砂轮电动机M2的控制电路具有得电的前提条件,为启动电动机做好准备,如果KUD不能可靠地动作则各电动机均无法运行。由于平面磨床的工件靠直流电磁吸盘的吸力将工件吸牢在工件台上,因此只有具备可靠的直流电压后,才允许启动砂轮和液压系统以保证安全。

当欠电压继电器KUD吸合后,其动合触点KUD9-2在图[7]区闭合,按下启动按钮SB2在图[6]区接触器KM1得电吸合并自锁,液压泵电动机M1启动运转指示灯HL2亮。若按下停止按钮SB1在图[6]区,则KM1失电释放,电动机M1失电停转。在运转过程中,若M1过载,则热继电器FR1的动断触点FR17-9断开,M1停转,起到过载保护作用。

2. 砂轮电动机M2和冷却泵电动机M3的控制见图1-3

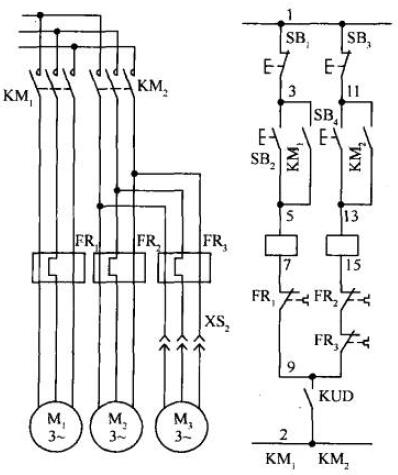

1-3 电动机M1~M3的控制电路

按下启动按钮SB4,接触器KM2得电吸合并自锁M2启动运转。由于冷却泵电动机M3通过连接器XS2与M2联动控制,因此M3与M2同时启动运转。按下停止按钮SB3KM2失电释放电动机M2与M3同时失电停转。

3. 砂轮升降电动机M4的控制见图1-4

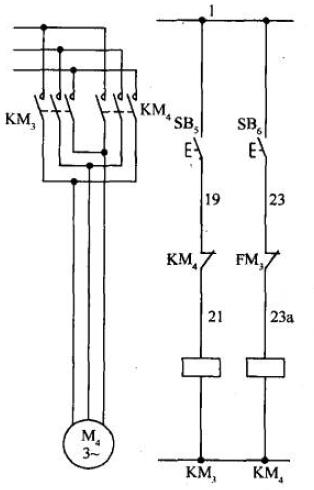

1-4 电动机M4的控制电路

砂轮升降电动机只有在调整工件和砂轮之间位置时才使用,常用点动控制。

当按下点动按钮SB5(或SB6)时接触器KM3(或KM4)得电吸合,电动机M4启动正转(或反转),砂轮上升(或下降)。砂轮达到所需位置时,松开SB5(或SB6)KM3(或KM4失电释放,M4停转砂轮停止上升(或下降)。

4. 电磁吸盘控制电路(见图1-5

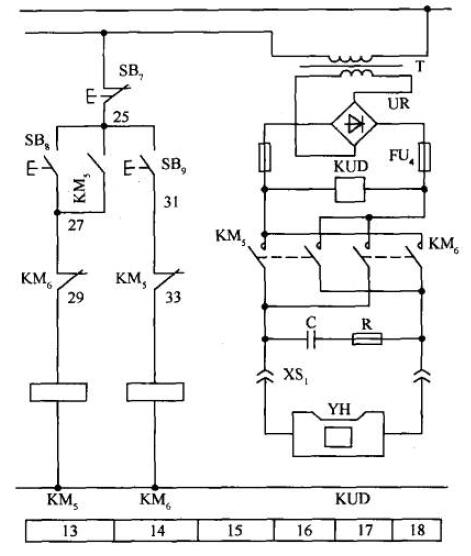

1-5电磁吸盘控制电路

电磁吸盘控制电路由整流、控制电路和保护电路等组成,整流电路由变压器T、桥式整流器UR组成,输出110V直流电源,控制电路由按钮SB7、SB8、SB9和接触器KM5、KM6组成。

1)充磁过程

按下充磁按钮SB8,KM5得电吸合并自锁其主触点在图[15、16]区闭合,电磁吸盘YH线圈得电,工作台充磁吸住工件,同时KM5辅助动断触点KM5(31-33)断开,使KM6不能得电,实现互锁。磨削加工完毕,在取下加工好的工件时,先按下SB7,切断电磁吸盘YH上的直流电源。由于吸盘和工件都有剩磁,这时需对吸盘和工件进行去磁。

2)去磁过程

操作者按下点动按钮SB9,接触器KM6线圈得电吸合,其两副主触点在图[17、18]区闭合,电磁吸盘通人反向直流电,使工作台和工件去磁。去磁时,为防止因时间过长而使工作台反向磁化,再次吸住件,因而接触器KM6采用点动控制。

保护装置由放电电阻R和C以及欠压继电器KUD组成。电阻R和电容C的作用是,因为在充磁吸工件时,吸盘存储了大量磁场能量。在断开电源的一瞬间,吸盘YH的两端产生较大的自感电动势使线圈和其他电气元件损坏,所以用电阻和电容组成放电回路,它是利用电容C两端的电压不能突变的特点,使电磁吸盘线圈两端电压变化趋于缓慢,利用电阻消耗电磁能量。R-L-C电路可以组成一个衰减振荡电路有利于去磁。欠压继电器KUD的作用是在加工过程中,若电源电压低,则电磁吸盘将不能吸牢工件,从而导致工件被砂轮打出,造成严重事故。因此在电路中设置了欠压继电器KUD将其线圈并联在直流电源上,其动合触点在图[7]区串联在液压泵电动机和砂轮电动机的控触电路中若电磁吸盘不能吸牢工件KUD就会释放,使液压泵电动机和砂轮电动机停转,以保证安全。

5.照明和指示灯电路

EL为照明灯其工作电压为24V由变压器TC供电。QS2为照明负荷隔离开关。

HL1~HL5为指示灯工作电压均为6V也由变压器TC供给。其中,HL1为控制电路指示灯,HL2M1运转指示灯HL3为M3及M2运转指示灯,HL4为M4工作指示灯HL5为电磁吸盘工作(充磁或去磁)指示灯。

三、故障分析

1.砂轮升降电动机正反向均不能启动

故障原因一般是主电路熔断器FU1熔断,按钮SB5、SB6触点接触不良老化是另外一个原因,可用万用表测量其常开点。

2.电磁吸盘没吸力

首先检査FU4保险是否熔断,其次检査YH吸盘两个出线头是否脱落,并用万用表测量吸盘XS1两端电压判断吸盘是否有短路或断路性故障。因为切削液容易造成吸盘绝缘损坏。
