万用表的分类和构成

电工作业 • 2017-07-07 • 800+ 浏览

  万用表是万用电表的简称,万用表因具有多项测量功能,操作简单且携带方便,成为最常用、最基础的电工电子测量仪表之一。对于广大电工、家电维修、通信设备维修等从业人员,尤其是电工、电子技术初学者和无线电爱好者来说,掌握万用表的使用方法和技巧是快速判断元器件好坏、检测电器设备线路(或电路)是否正常的基础。因此,不仅要了解如何选用万用表,而且还要掌握万用表的基础原理、使用方法和注意事项。

一、万用表的分类

1、按表头的构成分类

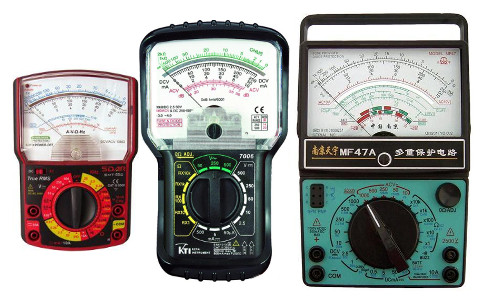

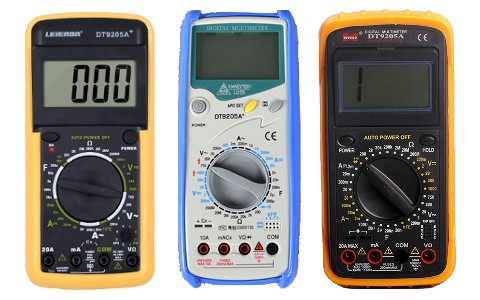

按工作表头的构成万用表可分为机械行(指针行)万用表和数字显示型(简称数字型)万用表两类。目前,常见的指针型万用表有MF47MF500等,常见的数字型万用表有DT809、DT9205等。常见的指针型万用表和数字型万用表如下图所示



2、按功能操作按钮分类

按功能操作旋钮万用表可分为单旋钮型万用表和双旋钮型万用表两类。常见的单旋钮型万用表有MF47DT9205等,而常见的双旋型为MF500

3、按测量功能分类

按测量功能万用表可分为普通型万用表和多功能型万用表两类。普通型万用表只能测量电阻、电压、电流,所以也叫三用表,并且测量的电流容量较小,如常见的MF500就属于此类万用表。二早期的多功能型万用表仅增加了三极管放大倍数测量功能、大电流测量功能,如MF30和部分MF47型万用表;后期生产的多功能型万用表还增加了短路(通路)测量功能、电容测量功能,甚至有的万用表还增加了欠电压(电池电量不足)提示功能、自动延迟关机功能以及音频电平、温度、电感量、频率测量和遥控器信号检测等功能,并且多功能型万用表的保护功能也越来越完善。


二、万用表的构成

1、指针型万用表的构成

指针型万用表由磁电式表头、功能旋转、调零旋钮、插孔、表笔、外壳等构成。

1)表头

表头由磁铁、线圈、游丝、表针(指针)构成。当有微弱电流通过线圈时,它就会产生磁场,驱动表针从左侧向右侧偏转。电流越大,偏转角度也越大。因为线圈采用线径较细的漆包线绕制,所以需要通过电阻降压限流为它供电,这样才能获得较大的量程范围和较多的测量项目。

2)表盘

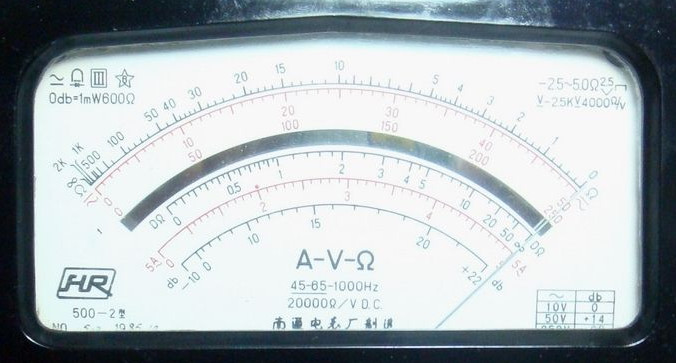

表盘上有大量的图形、符号,并且还有多条刻度线。


第1条刻度线是电阻档的读书,它的右端为“0”左端为无穷大(,所以读数要从右向左读,也就是说表针越靠近右端,数值越小。

第2条刻度线是交流、直流电压以及直流电流的读数,它的左端为“0”右端为最大值,所以读数要从左向右读,也就是说表针越靠近右端,数值越大。如果量程开关的位置不同,即使表针在同一位置,数值也是不同的。

第3条刻度线是为了提高0~10V交流电压的读数精度而设置的,它的左端为“0”,右端为“10V”,所以读数要从左向右读,也就是说表针越靠近右端,数值越大。

第4条刻度线是分贝的读数,它的左端为“-10dB”右端为“+22dB”,所以读数要从左向右读,也就是说表针越靠近右端,数值越大。

2、数字型万用表的构成

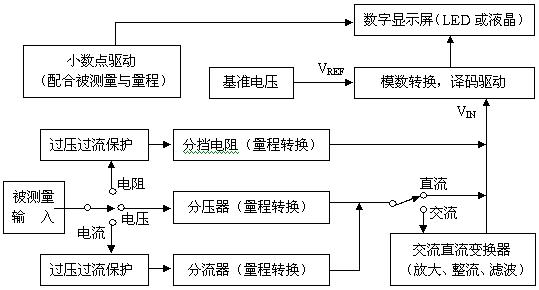

数字型万用表主要有两大部分构成:第一部分是输入与变换部分,其主要作用是通过电流/电压转换器(I/U转换器)、交流/直流转换器(AC/DC转换器)、电阻/电压转换器(R/U转换器)将各被测量转换成直流电压量,再通过量程旋转,经放大和衰减电路送入模/数转换器(A/D转换器)进行转换处理;第二部分是A/D转换电路、译码电路与显示部分,其构成和作用与直流数字电压表的电路相同。因此,数字型万用表是以直流数字电压表作基础表,配接与之成线性关系的直流电压、交流电压、电流、电阻变换器,即能将各自对应的电参量准确地用数字显示出来。
